5Y^RQe9^TecdbYU @33" !"
/&'LVSOD\ ZHFKVHOQ
QXU YRP JOHLFKHQ 7\S
Sollte Ihr LC-Display defekt sein, so können Sie es selbst gegen ein neues vom
gleichen Typ austauschen. Die Umrüstung von Monochrom- auf Farbdisplays
oder von Dual-Scan auf TFT ist für den Anwender jedoch nicht möglich. Bitte
schicken Sie das Gerät gegebenfalls ein.
*HKlXVH |IIQHQ
&KDVVLV KRFKNODSSHQ
$QVFKOX‰VWHFNHU DE]LHKHQ
 0XWWHUQ O|VHQ
+LQWHUODVVHQ 6LH NHLQH
)LQJHUDEGUFNH
- Öffnen Sie das Gehäuse, wie oben beschrieben, und lösen Sie die 4
Schrauben, mit denen das Chassis am Frottableau befestigt ist. Nachdem
Sie das Flachbandkabel des LC-Displays am Mainboard gelöst haben, kön-
nen Sie das Chassis so weit herumklappen, daß Sie an das LC-Display ge-
langen. Wenn Sie mehr Platz benötigen, können Sie noch weitere Kabel
lösen.
- Ziehen Sie die Anschlußstecker heraus.

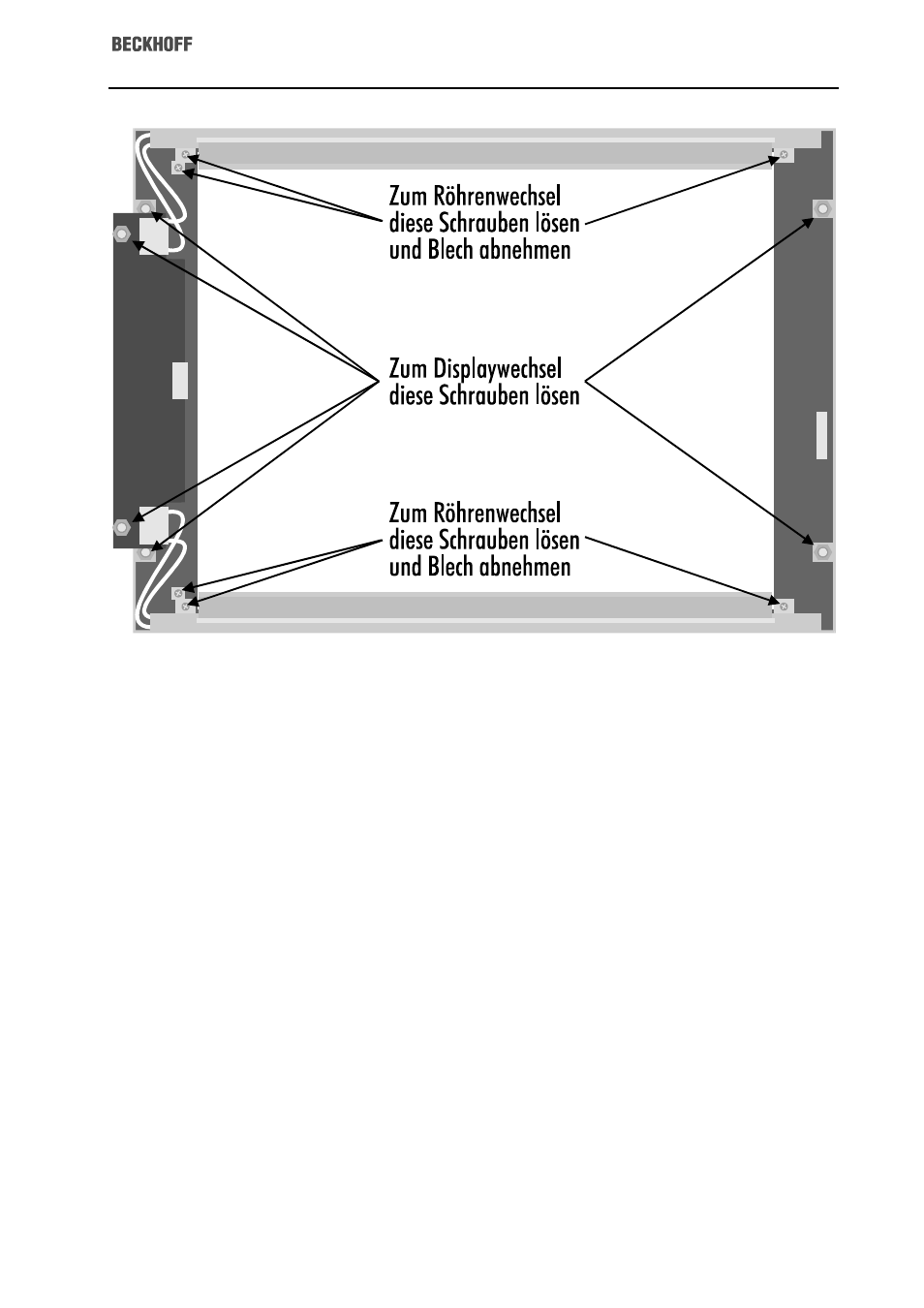

- Lösen Sie zuerst die Platine auf der linken Seite. Sie ist mit 2 Muttern am
Fronttableau befestigt. Diese 2 Muttern und die 4, mit denen das LC-
Display an der Frontplatte angeschraubt ist, sind in der Zeichnung oben
mit Pfeilen gekennzeichnet.
- Berühren Sie weder die Display-Oberfläche noch die Innenseite des Front-
glases..
'LH 0XOWLIXQNWLRQVSODWLQH
8QWHUEUHFKXQJVIUHLH 6WURP
YHUVRUJXQJ Der Industrie-PC C2012 kann auf Wunsch mit einer Unterbrechungsfreien
Stromversorgung ausgerüstet werden, die nach Ausfall der Versorgungsspan-
nung den Betrieb des Rechners für ca. 15 Minuten über einen externen NiCad-
Akku aufrecht erhält. Die Steuerung übernimmt die Multifunktionsplatine
C2000BAT. Zum nachträglichen Einbau muß das Gerät eingeschickt werden.
