Konfiguration des Buskopplers
BK5000
3
Konfiguration des Buskopplers

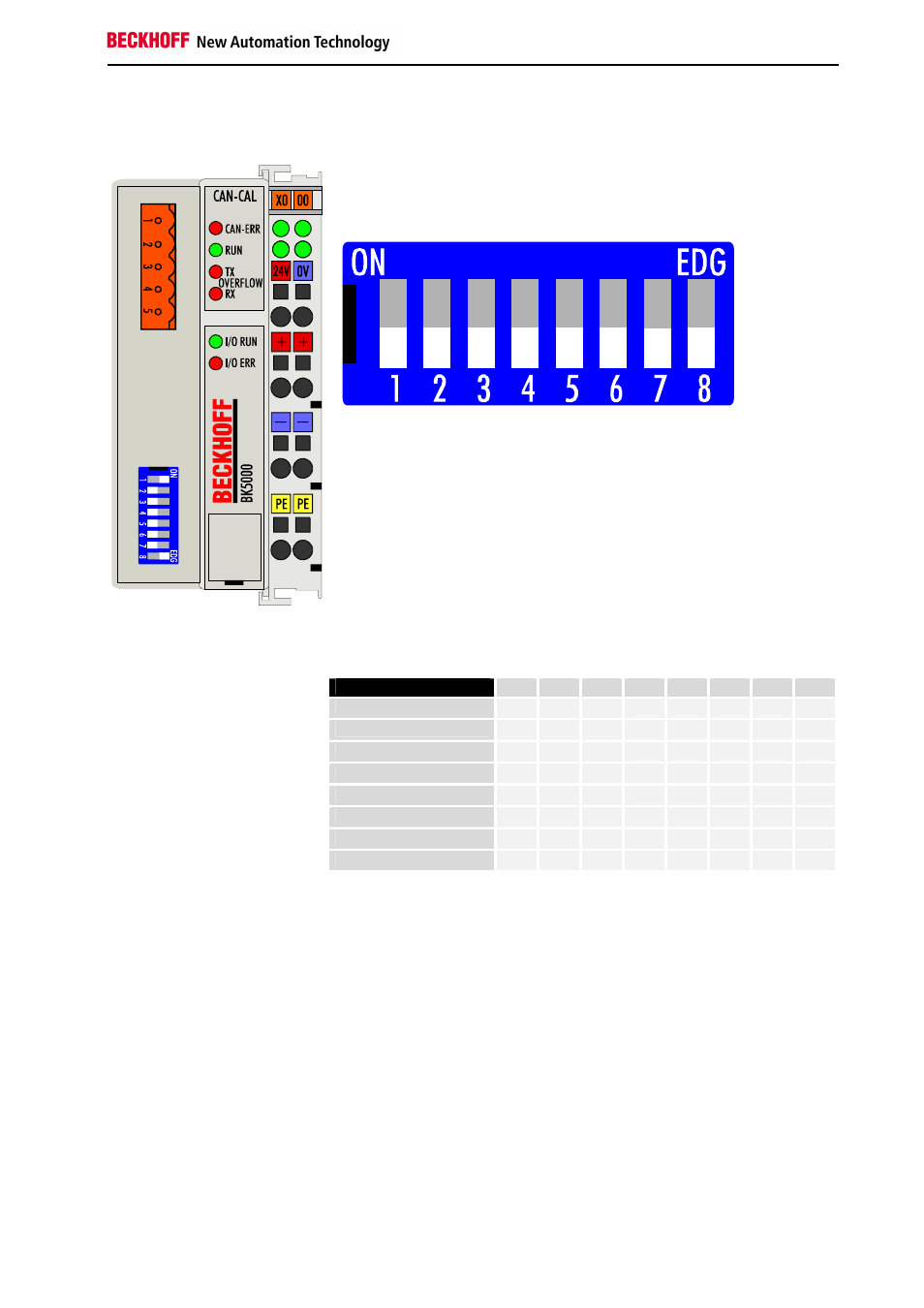

Alle DIP-Schalter auf off
Buskoppler einschalten
Stellen Sie alle DIP-Schalter auf off, und schalten Sie den Buskoppler ein.
Die vier oberen Status LEDs blinken. Über die DIP-Schalter 1 bis 3 stellen
Sie die Baudrate ein, wie die Tabelle unten zeigt.
Baudrate einstellen
Baudraten Einstellung
1
2
3
4
5
6
7
8
1 MBit
off
off
off
500 kBit
on
off
off
250 kBit
off
on
off
125 kBit
on
on
off
100 kBit
off
off
on
50 kBit
on
off
on
20 kBit
off
on
on
10 kBit
on
on
on
Knotenklasse einstellen
Die Knotenklasse wird über den DIP-Schalter 5 eingestellt. Steht der
Schalter auf off, wird die Knotenklasse 0 eingestellt (ohne Master).
Schalter 5 auf on bedeutet Knotenklasse 2 (mit DBT/NMT Master).
Einstellung speichern
Die Konfiguration der DIP-Schalter 1, 2, 3 und 5 wird vom Buskoppler
übernommen, sobald Schalter 8 auf on gestellt wird. Danach leuchten
die LEDs konstant.
Buskoppler ausschalten
Knoten ID einstellen
Buskoppler einschalten
Schalten Sie den Buskoppler jetzt aus und stellen Sie die gewünschte
Knoten ID binär auf den DIP-Schaltern ein. Schalter 1 ist dabei das
niederwertigste Bit 20 und Schalter 8 das höchstwertigste Bit 27. In
Schalterstellung ON ist das Bit gesetzt. Bei Knotenklasse 1 kann eine
ID zwischen 1 und 255 gewählt werden. Bei Knotenklasse 0 sind nur
IDs zwischen 1 und 65 zulässig. Der Buskoppler ist betriebsbereit,
sobald Sie ihn wieder einschalten.
