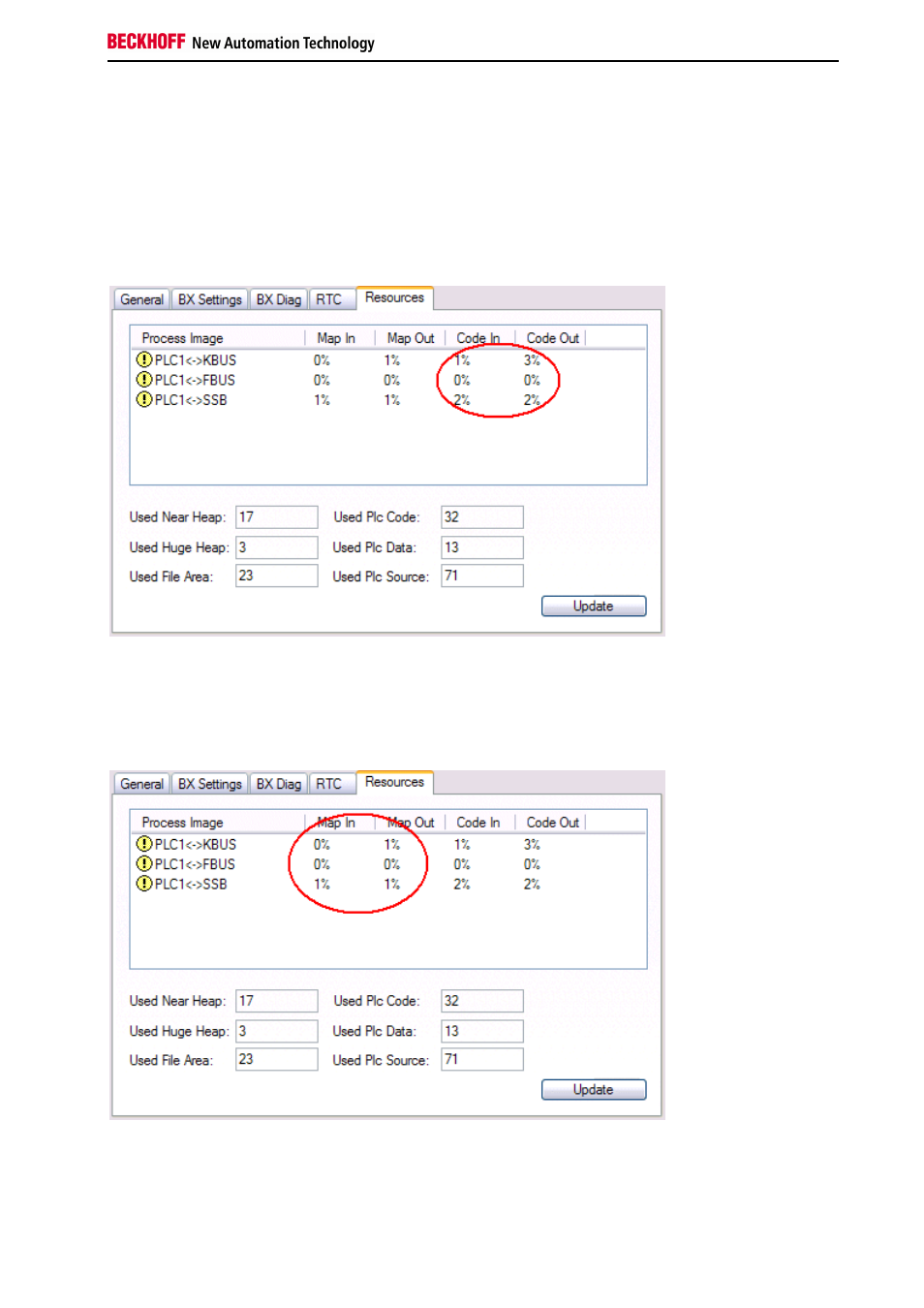

Ressourcen im Busklemmen-Controller
Die im Busklemmen-Controller belegten Speicher-Ressourcen zeigt der System Manager auf dem Karteireiter
Resources des Busklemmen-Controller an.
Mapping Code
Der Mapping Code wird für die Berechnung der TwinCAT Konfiguration benötigt (siehe Abb. 1). Die Prozentzahlen
werden hier zusammen addiert, in dem Beispiel aus Abb1. sind 8% des Speichers für die Mapping-Berechnung
belegt.
Abb. 1 Speicher für das Code Mapping
Daten Speicher Mapping
Daten Speicher für die Mappings. Die Werte sind einzeln zu betrachten, das bedeutet jeder der Werte bis zu 100%
betragen kann.
Abb. 2 Daten Speicher Mapping
