Sicherheitshinweise
44
Feldbuskomponenten
BC3150 an Fremdsteuerung
SIEMENS S7
Konfiguration - Siemens S7-Steuerung

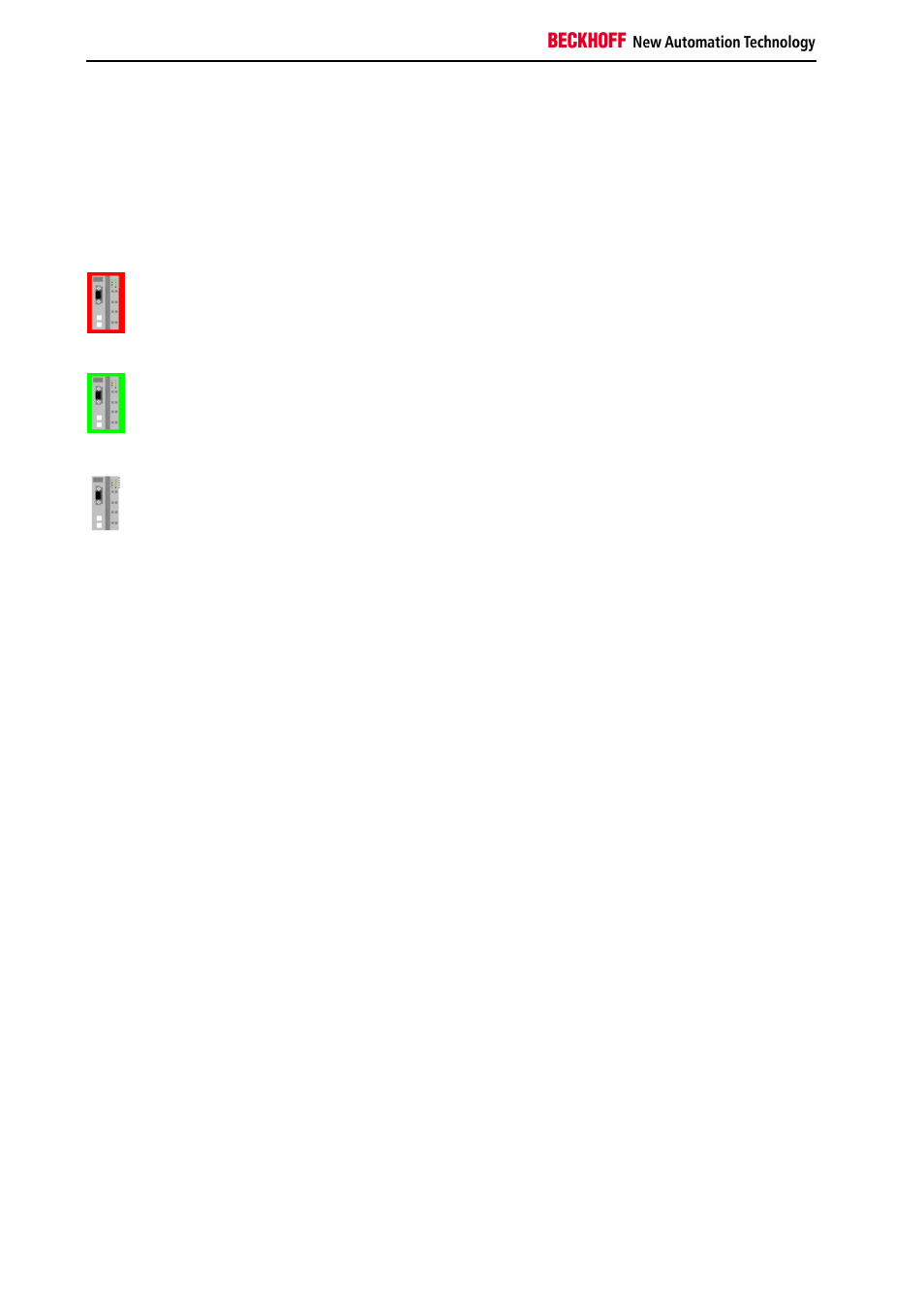

Einfügen der Bilder
Um in der Siemens-Software den Geräten ein Bild zuzuweisen müssen die folgenden Grafiken in in das Verzeichnis
Step7\S7Data\ncbmp kopiert werden.
BC3150d.DIB
BC3150n.DIB
BC3150s.DIB
Einfügen der GSD-Dateien
•
Gehen sie in den Hardwarekatalog ihrer Step7 unter Extras\Neue GSD installieren.
•
Wählen sie das Verzeichnis aus, in dem sich die BECKHOFF GSD befinden und importieren Sie die Datei-
en.
•
Sie finden diese dann im Hardware Katalog unter Profibus-DP\Weiter Feldgeräte\I/O.
