Topologie
•
Ein Bussegment darf aus maximal 32 Teilnehmern bestehen (einschließlich den Repeatern).
•
Die maximale Leitungslänge eines Segmentes ist abhängig von der verwendeten Übertragungsgeschwin-
digkeit und der Qualität der verwendeten Busleitung.
•
Zwischen zwei Teilnehmer dürfen maximal 9 Repeater installiert werden.
•
Stichleitungen sind zu vermeiden und ab 1,5 MBaud nicht zulässig.
•
Maximale Anzahl an Teilnehmern 127
•
Unterbrechung der Versorgungsspannung von Leitungsabschlüssen durch abschalten des Repeaters/Slave
oder abziehen des Steckers ist nicht zulässig.

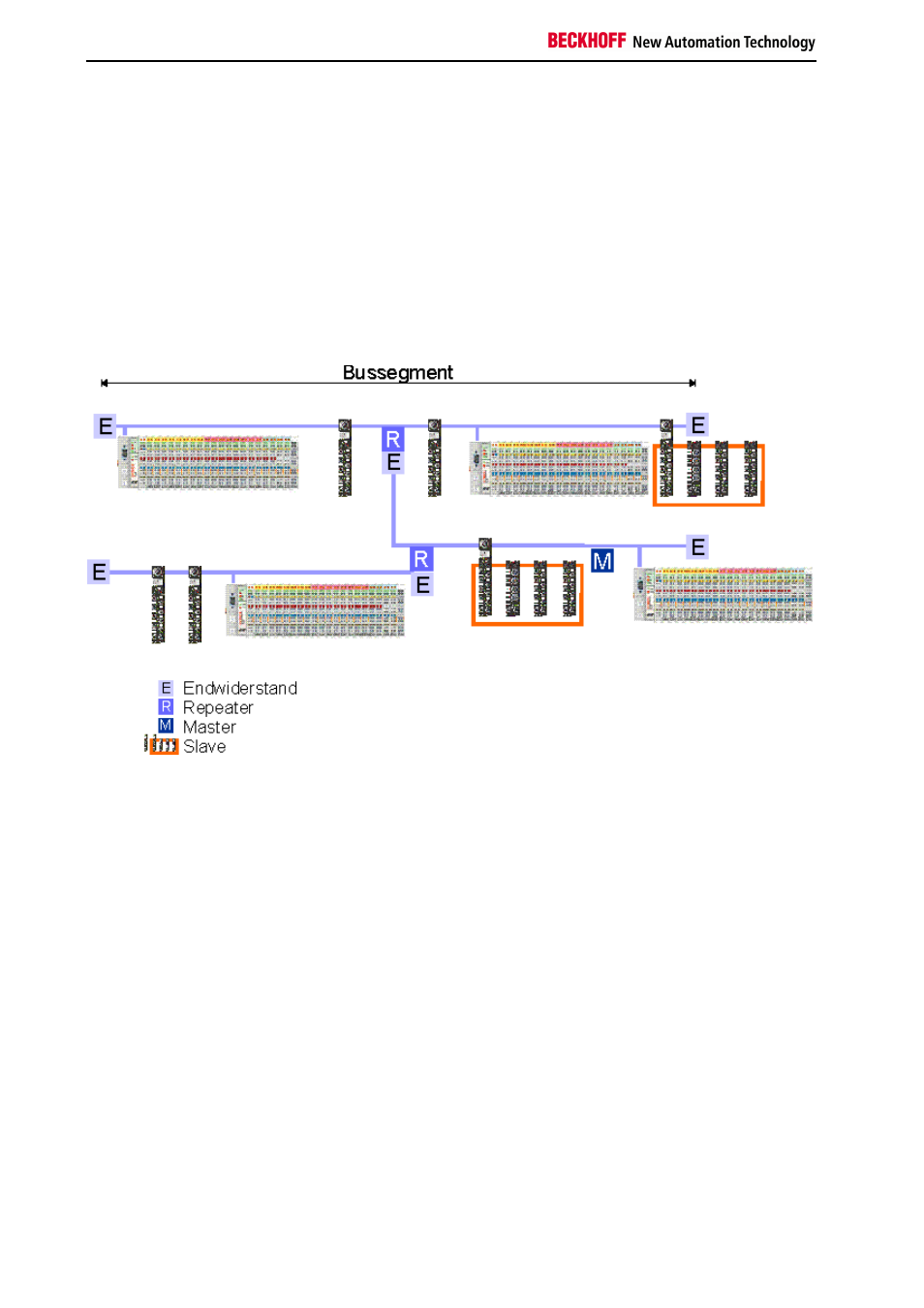

Abb. 1: RS485-Topologie mit 3 Segmenten und 2 Repeatern.
