Klemmenkonfiguration
KL3102 7

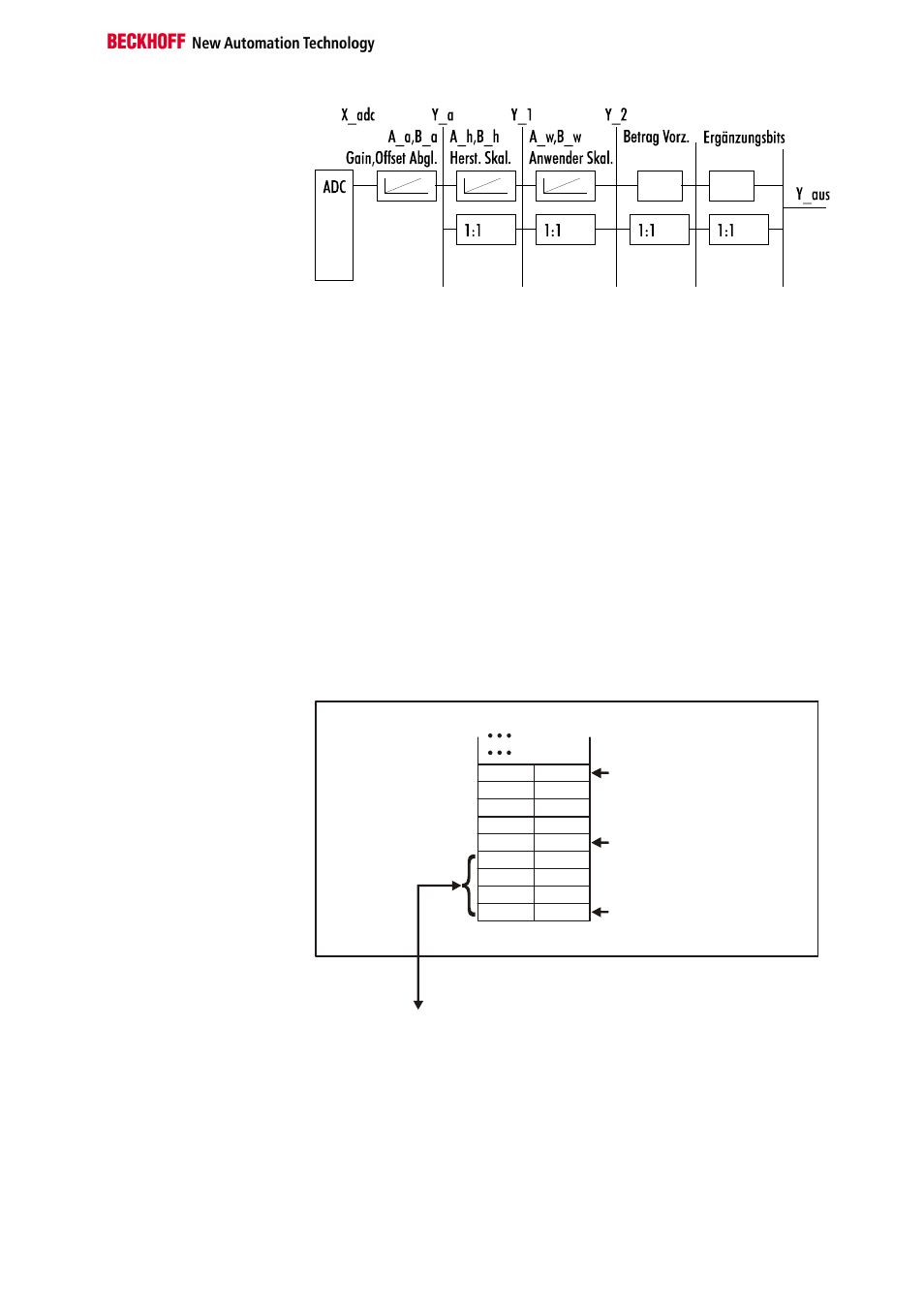

Klemmenkonfiguration
Die Klemme kann über die interne Registerstruktur konfiguriert und
parametriert werden.
Jeder Klemmenkanal wird im Buskoppler gemappt. In Abhängigkeit vom
Typ des Buskopplers und von der eingestellten Mapping-Konfiguration
(z.B. Motorola/Intel Format, Wordalignment,...) werden die Daten der
Klemme unterschiedlich im Speicher des Buskopplers abgebildet.
Zur Parametrierung einer Klemme ist es erforderlich, das Control-
/Statusbyte mit abzubilden.
Beckhoff-Lightbus
Koppler BK2000 Beim Beckhoff-Lightbus Koppler BK2000 wird neben den Datenbytes auch
immer das Control-/Statusbyte gemappt. Dieses liegt stets im Low-Byte auf
der Offsetadresse des Klemmenkanals.
0 Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
KL3102
Offset Klemme 2 Kanal 2 = 8
Nutzdatenzuordnung je
nach Mapingkonfiguration
K-Bus
Beckhoff-Lightbus
Buskoppler
BK2000
Zur Busklemme
L H
C/S - 0
D0 - 0
D0 - 1
D1 - 0
D1 - 1
C/S - 1
C/S
C/S
Nutz L Nutz H
Nutz H Nutz L
C/S
Die Klemme wird
im Buskoppler
gemappt.
Profibus-Koppler BK3000 Beim Profibus-Koppler BK3000 muß in der Masterkonfiguration festgelegt
werden für welche Klemmenkanäle das Control-/Statusbyte mit
eingeblendet werden soll. Wird das Control/Statusbyte nicht ausgewertet,
belegt die
KL3102 4 Byte Eingangsdaten (2 Byte pro Kanal).
