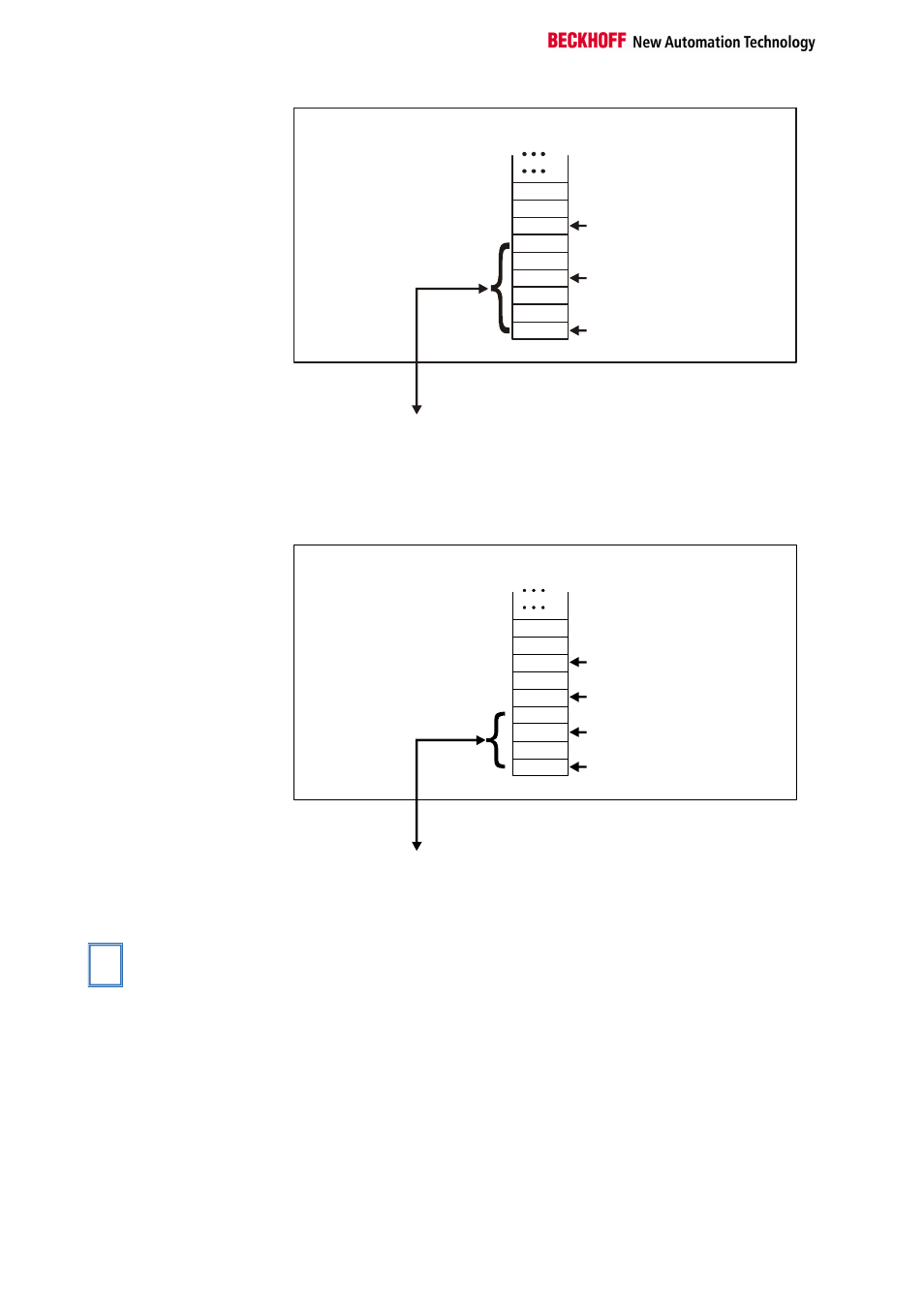

Klemmenkonfiguration
8 KL3102
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
Offset Klemme 2 Kanal 1 = 6
KL3102 Kanal 1
KL3102 Kanal 2
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
Nutz H
Nutz L
D1 - 0
D0 - 0
D0 - 1
D1 - 1
C/S - 0
C/S
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
Interbus Koppler BK4000 Der Interbus Koppler BK4000 mappt die KL3102 standardmäßig mit 4 Byte
Eingangsdaten (2 Byte pro Kanal). Eine Parametrierung über den Feldbus
ist nicht möglich. Soll das Control/Statusbyte verwendet werden, wird die
Software KS2000 zur Konfiguration benötigt.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
Offset Klemme 1 Kanal 2 = 2
Offset Klemme 2 Kanal 1 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden (KS2000).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
D0 - 1
D0 - 0
Nutz H
Nutz H
Nutz H
D1 - 0
D1 - 1
Nutz L
Nutz L
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben Nähere Angaben zur Mappingkonfiguration von Buskopplern finden Sie im
jeweiligen Buskoppler-Handbuch im Anhang unter "Konfiguration der
Master".
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen
Mappingkonfigurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit
der Software KS2000 Die Parametrierungen können unabhängig vom Feldbussystem mit der
Beckhoff Konfigurations-Software KS2000 über die serielle Konfigurations-
Schnittstelle im Buskoppler durchgeführt werden.
