BECKHOFF KL3201 Benutzerhandbuch
Seite 10
Funktionsbeschreibung
8
KL3201, KL3202 und KL3204
Prozessdaten
Die Prozessdaten, die zum Klemmenbus übertragen werden, berechnen
sich aus folgenden Gleichungen:
X_RL:
ADC-Wert der Zuleitung
X_RTD:
ADC-Wert des Temperatursensors inklusive einer Zuleitung
X_R:
ADC-Wert des Temperatursensors
A_a, B_a:
Hersteller-Gain und Offsetabgleich (R17, R18)
A_h, B_h:
Hersteller-Skalierung
A_w, B_w:
Anwender-Skalierung
Y_R:
Widerstandswert des Temperatursensors
Y_T:
gemessene Temperatur in 1/16 °C
Y_THS:
Temperatur nach Herstellerskalierung (1/10 °C)
Y_TAS:
Temperatur nach Anwenderskalierung
Y_AUS:
Prozessdaten zur SPS
a) Berechnung des Widerstandswertes:
X_R
=
X_RTD-X_RL
(1.0)
Y_R = A_a * (X_R - B_a)
(1.1)
b) Linearisierung der Kennlinie:
Y_T = a
1
* Y_R
2
+ b
1
* Y_R + c
1
(1.2)
oder
Y_T = Y_R wenn Ausgabe in Ω (1.3)
c) weder Anwender noch Herstellerskalierung aktiv:
Y_AUS
=
Y_T
(1.4)
d) Herstellerskalierung aktiv (Werkseinstellung):
Y_THS = A_h * Y_T + B_h
(1.5)
Y_AUS = Y_THS
e) Anwenderskalierung aktiv:
Y_TAS = A_w * Y_T + B_w
(1.6)
Y_AUS = Y_TAS
f) Hersteller- und Anwenderskalierung aktiv:
(1.7)
Y_1 = A_h * Y_T + B_h
Y_2 = A_w * Y_1 + B_w
Y_AUS = Y_2

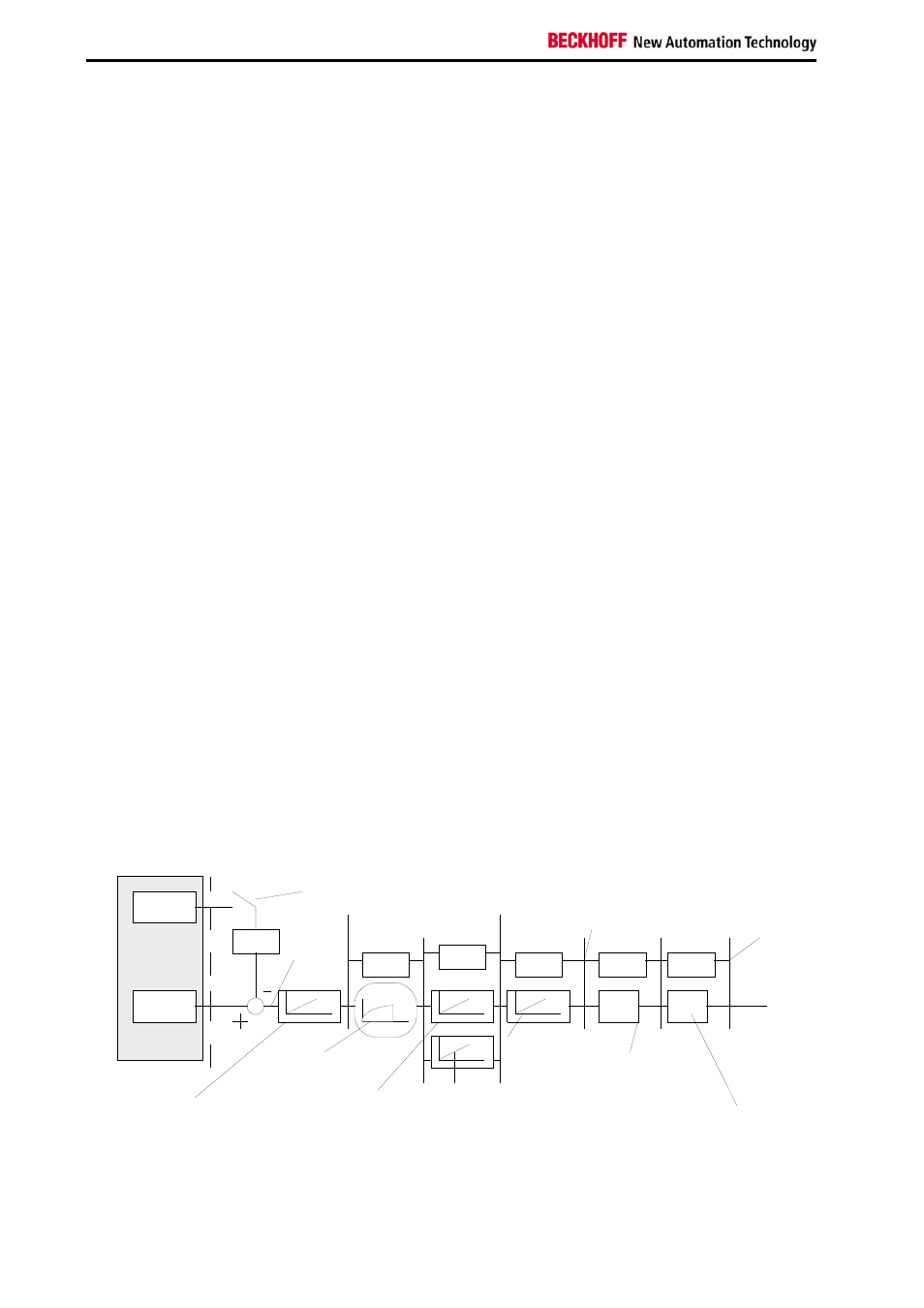

RL
RTD
RL
1sec
X_R
Y_R
Y_T
1:1
1:1
1:1
Y_THS
Y_TAS
1:1
1:1
Vorzeichen-Betrag
Darstellung aktiv
Bei aktiviertem Siemensformat
Werden Ergänzungsbits eingeblendet
Y_AUS
(Bit0-Bit3)
A_w,B_w
A_h,B_h
Siemens Ausgabef.
Linearisierung
a1,b1,c1
A_a,B_a
AD-Wandler
Offset,Gain-Parameter
Hersteller Skalierung
Anwender Skal.
