Betrieb
EL6930 17
4.1.3 Mechanische Installation
GEFAHR
Akute Verletzungsgefahr!
Setzen Sie das Bus-System in einen sicheren, spannungslosen Zustand, bevor Sie mit
der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
4.1.3.1 Schaltschrank
Die TwinSAFE-Klemmen müssen zum Betrieb in einen Schaltschrank oder Klemmenkasten montiert
werden, der mindestens der Schutzart IP54 nach IEC 60529 entspricht.
4.1.3.2 Einbaulage

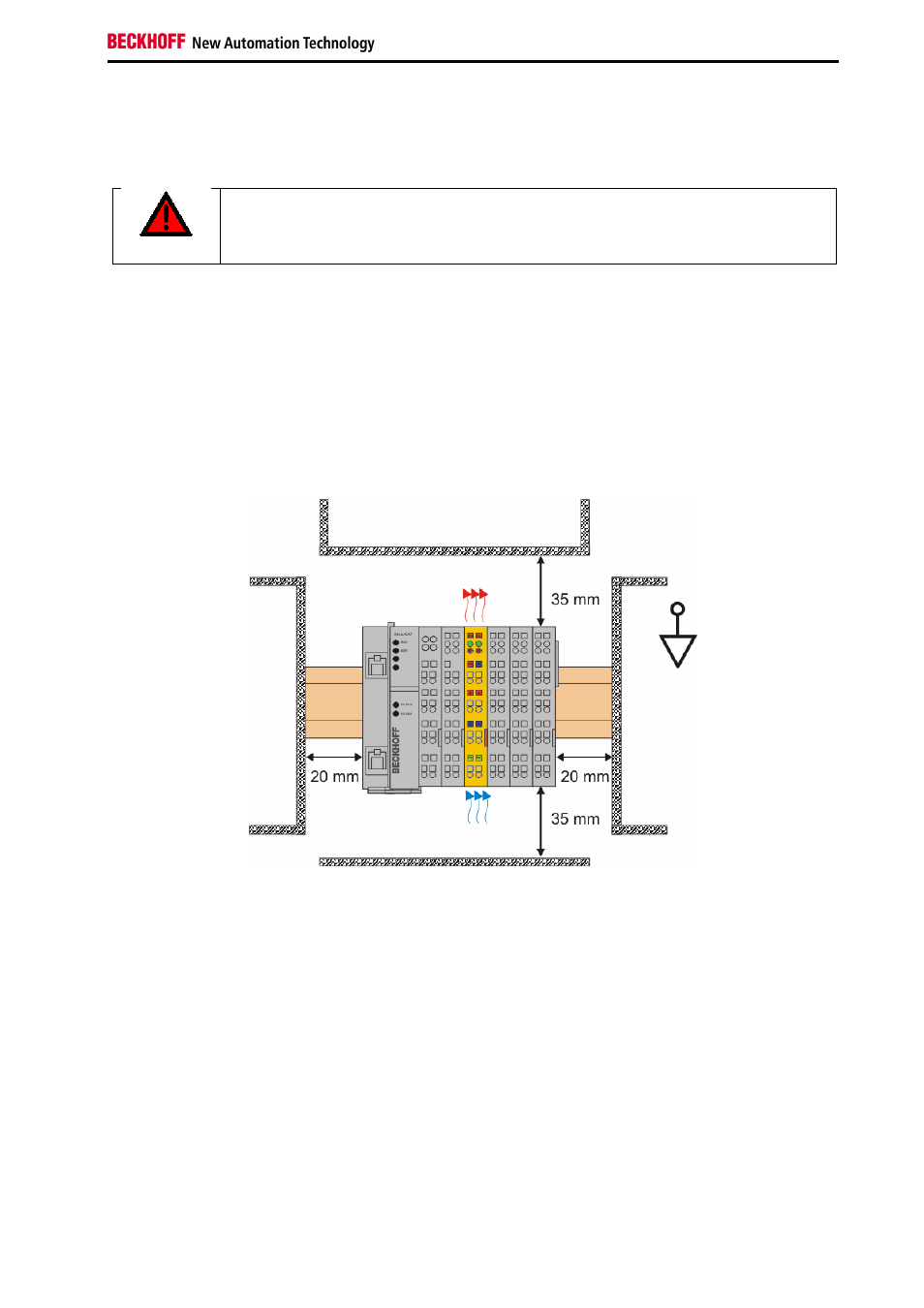

Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der EL/KL-Klemmen weisen nach vorne (siehe Abbildung unten). Die Klemmen werden dabei von unten
nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch Konvektionslüftung ermöglicht.
Bezugsrichtung "unten" ist hier die Erdbeschleunigung.
