Betrieb
EL6930 51
4.4 Diagnose

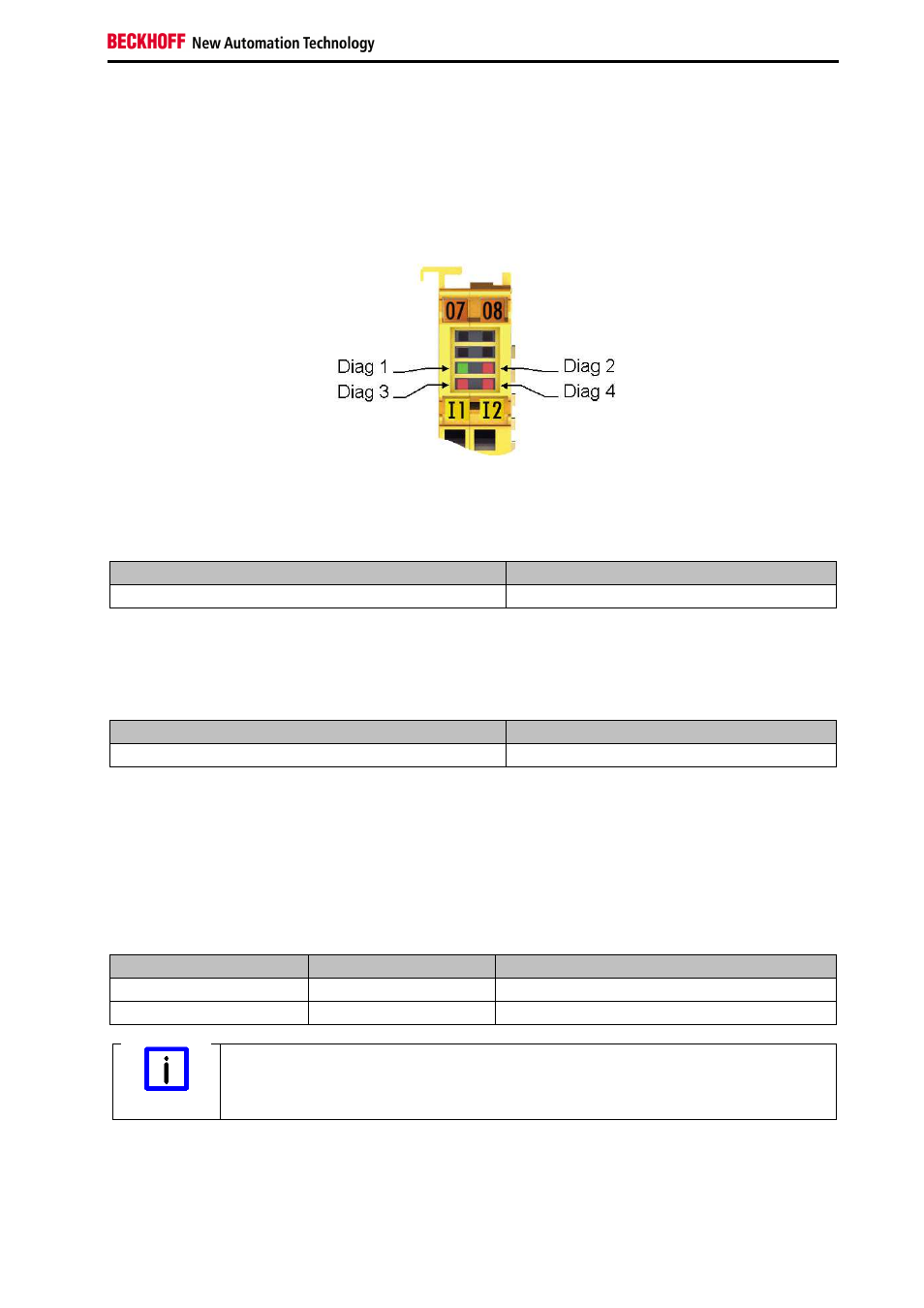

4.4.1 Diagnose-LEDs
Die LEDs Diag 1 bis Diag 4 zeigen Diagnoseinformationen zur EL6930 an.
4.4.1.1 LED Diag 1 (grün)
Die LED Diag 1 ist derzeit immer eingeschaltet, sobald ein Projekt auf die Klemme geladen ist.
Anzeige Bedeutung
leuchtet Es ist ein Projekt auf der Klemme gespeichert.
4.4.1.2 LED Diag 2 (rot)
Die LED Diag 2 zeigt Fehler interner Umgebungsvariablen an (in Vorbereitung).
Anzeige Bedeutung
in Vorbereitung
4.4.1.3 LED Diag 3 (rot)
Die LED Diag 3 spezifiziert die Bedeutung der LED Diag 4 genauer (siehe unten).
4.4.1.4 LED Diag 4 (rot), wenn LED Diag 3 (rot) leuchtet
Wenn die LED Diag 3 leuchtet, zeigt die LED Diag 4 interne Klemmenfehler an.
LED Diag 3 LED Diag 4 Fehlerquelle
leuchtet blinkt µC1
leuchtet aus µC2
Hinweis
Klemme einschicken
Diese Fehler führen zum Stillsetzen der Klemme (Global Fault). Die Klemme muss
durch die Beckhoff Automation GmbH & Co. KG überprüft werden.
4.4.1.5 LED Diag 4 (rot), wenn LED Diag 3 (rot) nicht leuchtet.
Wenn die LED Diag 3 nicht leuchtet, zeigt die LED Diag 4 den Zustand der TwinSAFE-Klemme an.
