Seite 13
BECKHOFF
INSTALLATION DER IRONLESS LINEARMOTOREN
1. Montieren der Magnetjoche an den Tragrahmen der Maschine.
2. Montieren der Spuleneinheit an den Schlitten (und die beteiligten
Maschineteile).
3. Anschließen der Leitungen an der Spuleneinheit.
Hinweis: Zwischen Spuleneinheit und Magneten gibt es keine
Anziehungskräfte.
Die richtige Abbaureihenfolge ist wie folgt:
1. Trennen der Leitungen von der Spuleneinheit.
2. Abmontieren der Spuleneinheit von dem Schlitten (und den
beteiligten Maschineteile).
3. Abmontieren der Magnetjoche von dem Tragrahmen der Maschine.
3.2. Ansprüche
an
die Befestigungsflächen
A
0.1
0.05 A (paperplane only)

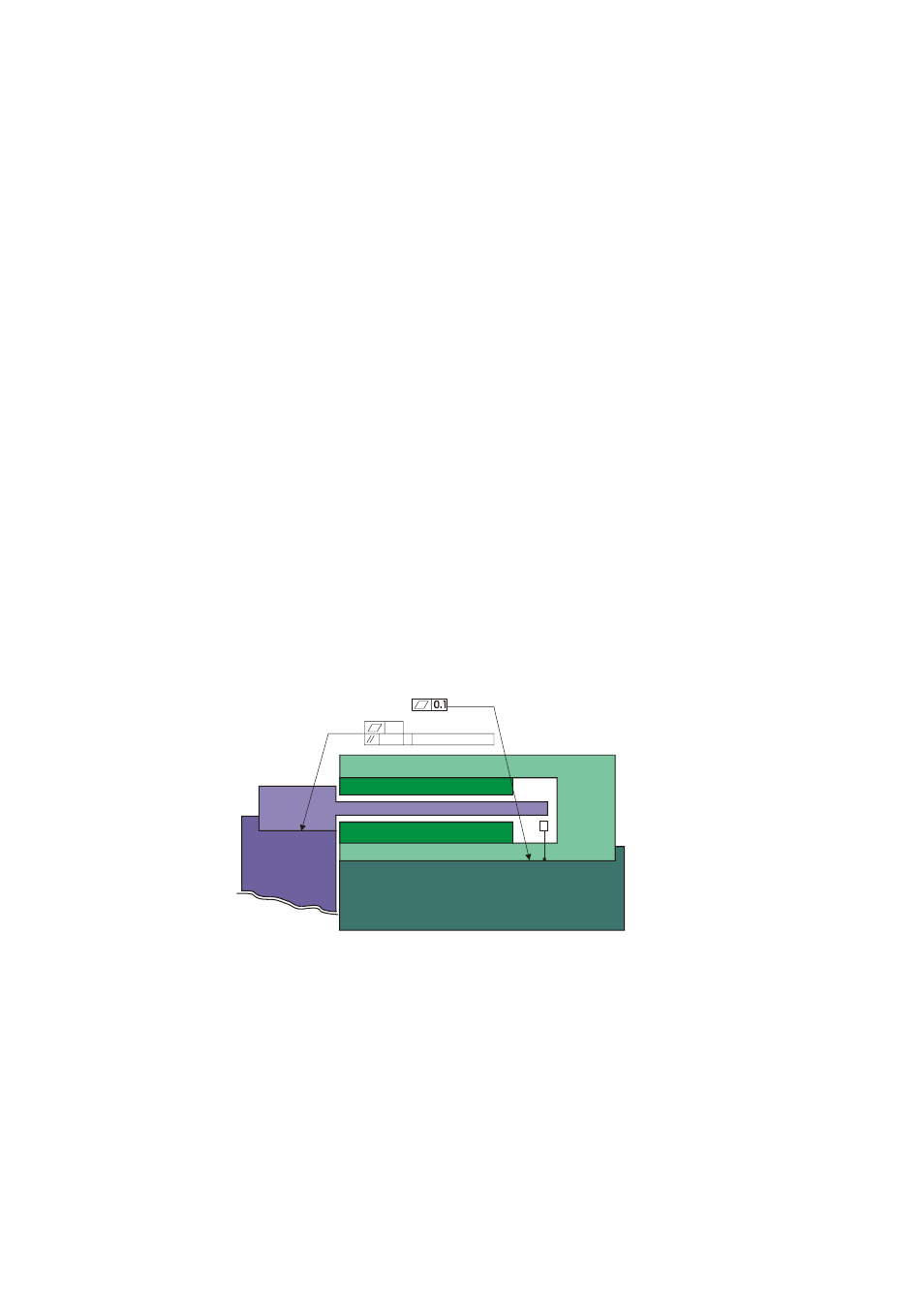

Abbildung 7: Befestigungsflächen, schematisch
Die Befestigungsflächen für die Magnetjoche sowie auch für die
Spuleneinheit müssen in hohem Maße eben sein, damit Biegekräften
vorgebeugt wird.
Spezifizierung:
INSTALLATION
13
