INSTALLATION DER IRONLESS LINEARMOTOREN
Ebenheit der Befestigungsfläche für die Spuleneinheit: besser als
0,1mm.
Ebenheit der Befestigungsfläche für die Magnetjoche: besser als
0,1mm.
Die Wegstrecke der Magnetjoche – kurz gesagt die Magnetstrecke –
und die Spuleneinheit müssen beiderseitig ausgerichtet sein. Die
Ausrichtung wird vor allem durch den richtigen Zusammenbau erlangt.
Um einen kontaklosen Lauf zu erreichen, sollten die
Befestigungsflächen der Spuleneinheit und der Magnetstrecke parallel
verlaufen.
Parallelismus beider Befestigungsflächen: besser als 0,05 mm
(senkrecht auf der Bewegungsrichtung).
Die Achsenrichtung beider Komponenten muss parallel sein, damit
Störkräfte eliminiert werden. Dies wird durch Axialreferenzen für die
Magnetstrecke und für die Spuleneinheit ermöglicht.
Die Achsenreferenz für die Magnetstrecke und die Spuleneinheit
braucht einen Parallelismus besser als 0,2 mm.
A1
MR
CR
A2

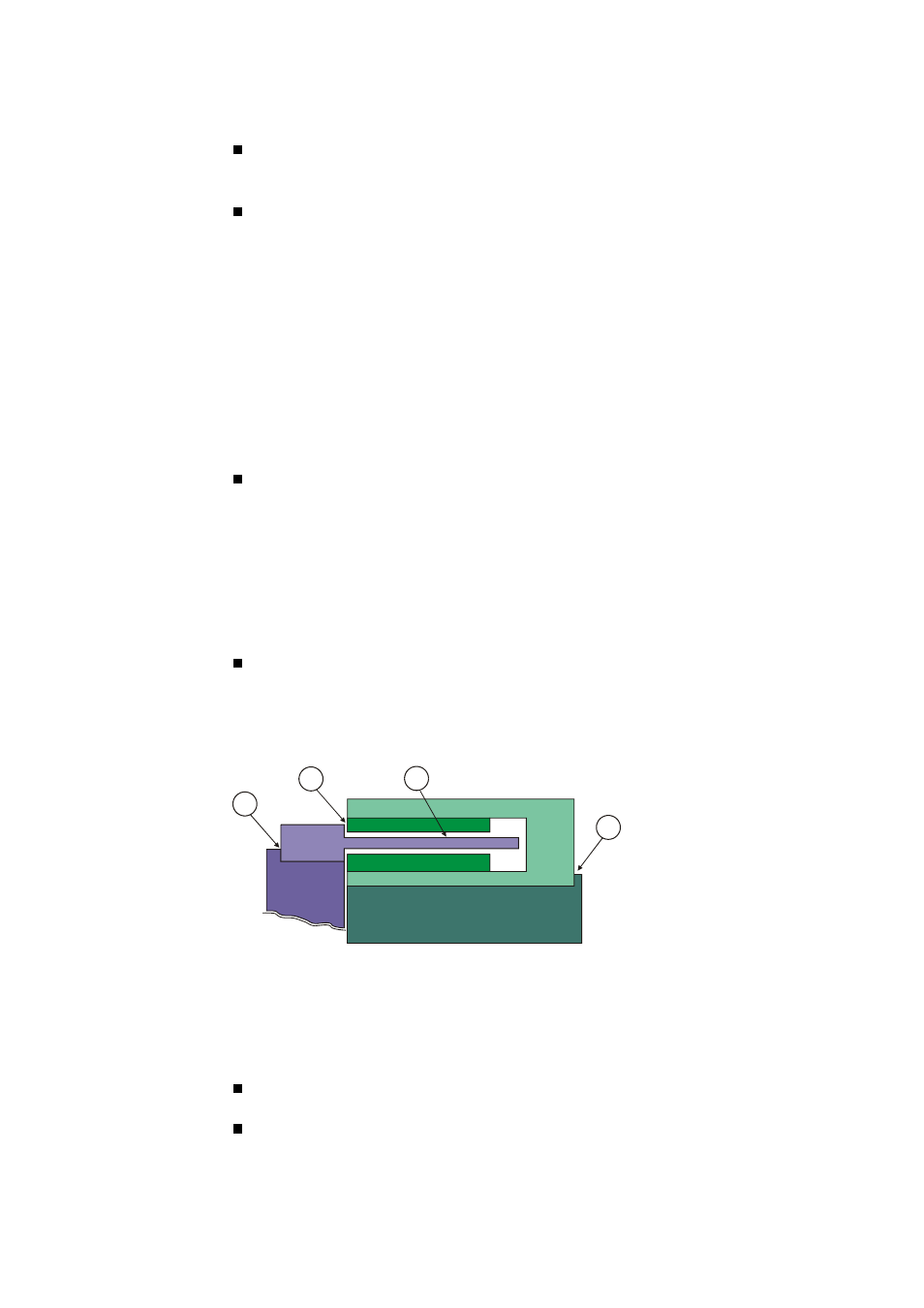

Abbildung 8: Luftspalten und Axialreferenze, schematisch
Eine Achsenreferenz für die Magnetjoche (MR, siehe Abbildung 8) wird
mittels folgender Komponenten erreicht:
Passstifte in das Mitteljoch (bei einer kurzen Strecke)
Passstifte entlang der ganzen Wegstrecke (bei einer längeren
Strecke)
