INSTALLATION DER IRONLESS LINEARMOTOREN

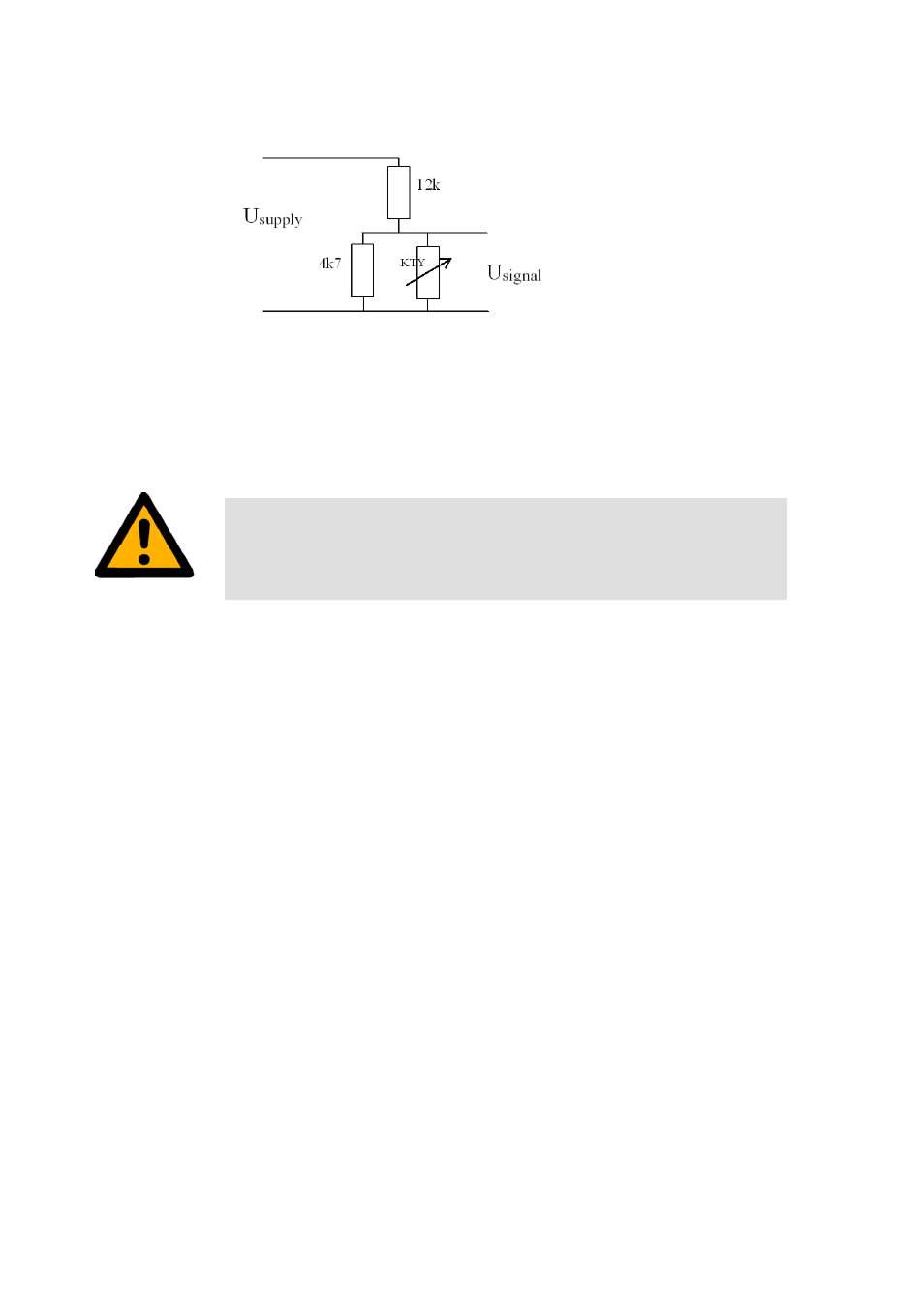

Abbildung 13: Schaltung für ein lineares KTY-Spannungssignal
3.5.7. Polungstest
Stellen Sie vor der Überprüfung sicher, dass der elektrische
und mechanische Schutz des Linearmotorsystems
ordentlich konfiguriert ist.
Um die Polung zu überprüfen haben die meisten Servoverstärker die
Möglichkeit die Überprüfung der Drehrichtung mittels des sogenannten
’in moment service’ Modus durchzuführen. Hierbei wird ein externer
Resolver von Hand verschoben. Es kann nun festgestellt werden, ob
die Bewegungsrichtung des Motors der Zählrichtung des Resolvers
entspricht. Ist dies nicht der Fall müssen zwei Phasen (1 und 3) der
Motorleitung getauscht werden.
Alle Ironless Linearmotoren von Beckhoff sind intern gleich verdrahtet
und angeschlossen, so dass ein Test ausreicht um die Polung einer
Motor-Messstab-Kombination herauszufinden. Wenn mehrere Achsen
auf ähnliche Weise konstruiert sind, wird die Polung die Gleiche sein.
Falls Sie weitere Information benötigen wenden Sie sich bitte an
Beckhoff.
