BECKHOFF INSTALLATION DER IRONLESS LINEARMOTOREN
unverzüglich trennen, wenn dieser Widerstand überschritten wird. Auf
diesem Weg werden Überhitzungen und damit verbundene
Motorschäden verhindert.
Temperatur Widerstand
Bis zu 20°C unterhalb der kritischem Temperatur < 250 Ω
Bis zu 5°C unterhalb der kritischem Temperatur < 550 Ω
Schaltwiderstand 1000 Ω
Über der kritischen Temperatur > 1330 Ω
3.5.6. KTY-Spezifikation
Der KTY 21-6 Fühler hat einen stabil und linear verlaufenen
Temperaturkoeffizienten. Der KTY hat die Fähigkeit auch
Temperaturen oberhalb von 100°C korrekt zu erfassen. Um eine
zuverlässige Temperaturerfassung zu erreichen ist es allerdings
notwendig entsprechende Elektronik einzusetzen.

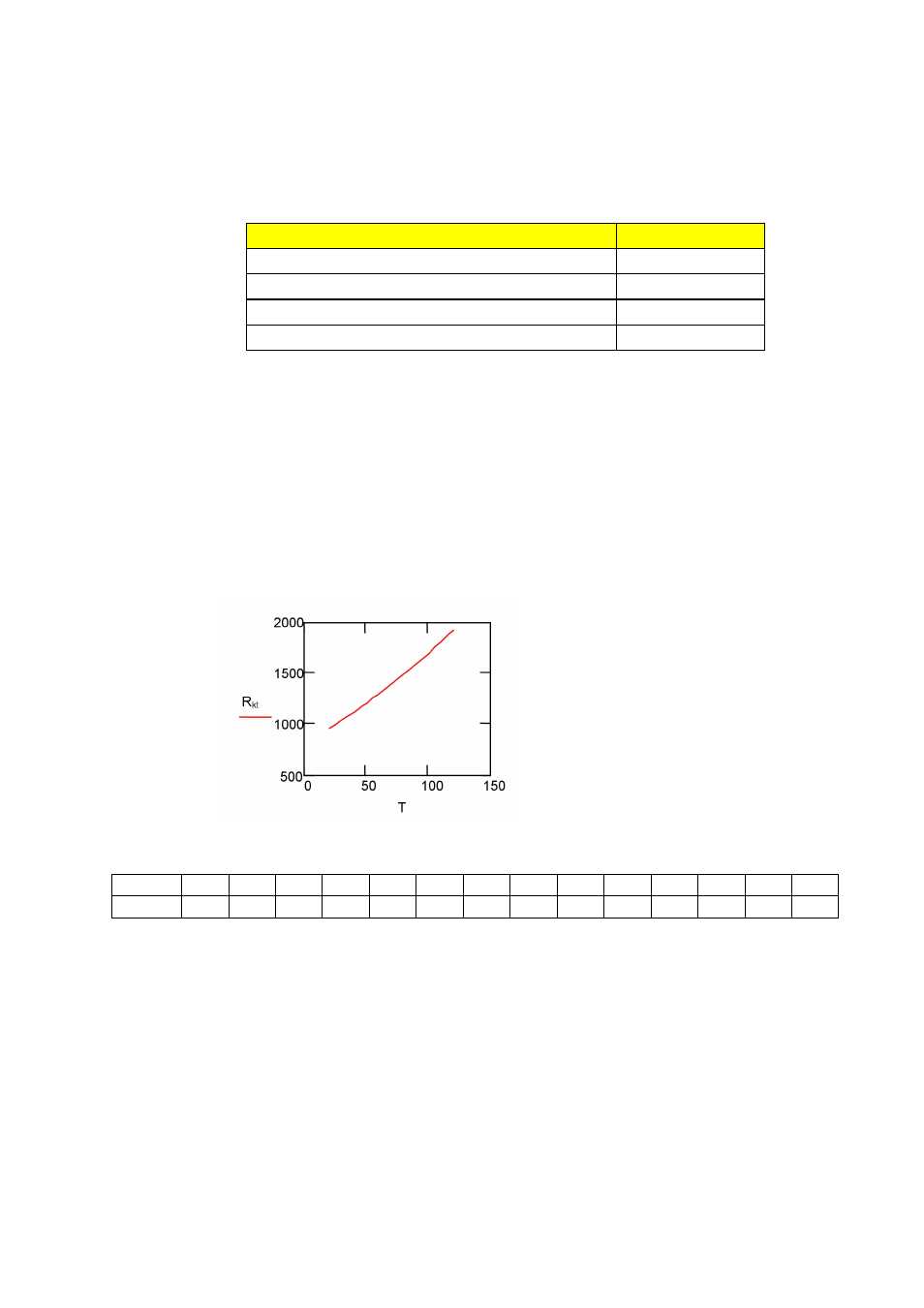

Abbildung 12: Die Temperaturabhängigkeit des KTY-Fühler
T (ºC) 0 10 20 30 40 50 60 70 80 90 100 110 120 130
R
KTY
(Ω) 815 886 961 1040 1123 1209 1300 1394 1492 1594 1700 1810 1923 2041
Der Fühler benötigt einen Dauerstrom von 0-2mA. Der Widerstand
verhält sich nicht linear mit der Temperatur. Ein lineares Strom-
Temperaturverhältnis bekommt man aber mit einer
Widerstandschaltung wie sie in Abbildung 13 dargestellt ist. Die
Genauigkeit wird mit Messwiderständen bei etwa ±5ºC liegen. Ist es
notwendig Genauigkeiten von ±1ºC zu erreichen muss die
Widerstandsschaltung mit ein oder zwei relevanten Temperaturen
kalibriert werden. Falls Sie weitere Information benötigen wenden Sie
sich bitte an Beckhoff.
