4.2 Stromversorgung

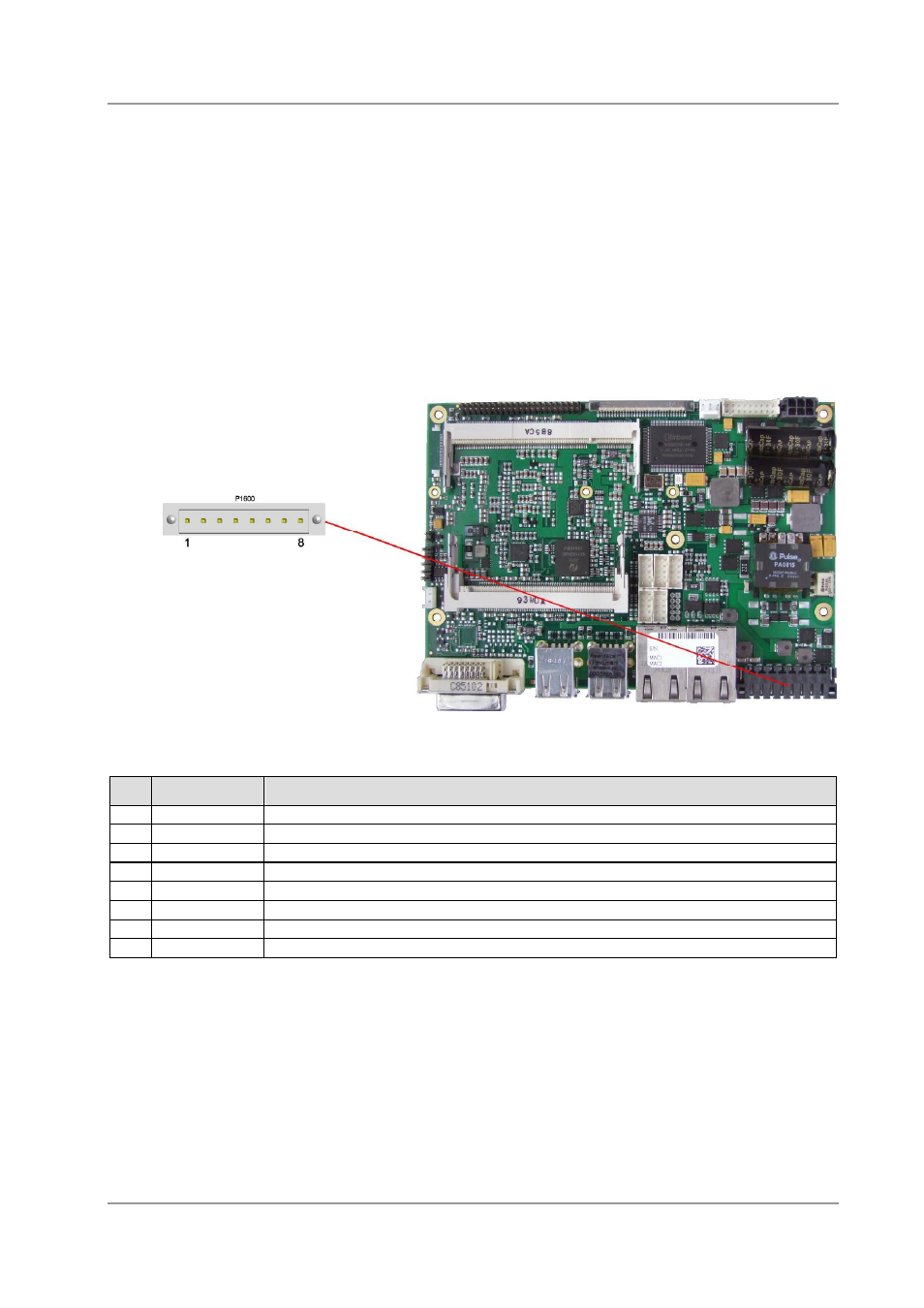

Der Anschluss für die Stromversorgung ist als 8-poliger Gehäusestecker (Weidmüller 180537-0000)
realisiert. An den Pins 5 und 6 liegt die Hauptspannungsversorgung (24V) der Baugruppe an. Ein
externer Bleiakku kann als USV an den Pins 1 und 2 angeschlossen werden. Ihr Distributor informiert Sie
gerne über die in Frage kommenden Akkus.
Pin 3 (UPS_OUT) ist ein 24V-Output (max. 2A), der auch nach Aktivierung der USV (Bleiakku oder
kapazitiv) weiterversorgt wird (z.B. für ein Display, auf dem der Stromausfall angezeigt werden kann).
Wenn man das Board abschalten möchte, ohne die USV zu aktivieren, dann kann hierzu Pin 7 (PC_ON)
genutzt werden. Legt man dort 24V an, dann fährt die Baugruppe ordnungsgemäß herunter, ohne die
Akkus der USV zu belasten. Pin 8 (Power Status) wird nach Abschluss dieses Vorgangs von 24V auf 0V
gelegt. Das Gleiche gilt für UPS_OUT, sodass Geräte, die dort angeschlossen sind, ebenfalls
abgeschaltet werden und die Akkus nicht belasten.
Pinbelegung Stromstecker:
Pin
Name
Beschreibung
1
BATT24V#
Bleiakku 24V -
2
BATT24V
Bleiakku 24V +
3
UPS_OUT
USV Ausgangsspannung 24V
4
GND
Masse
5
24V#
Versorgungsspannung 24V -
6
24V
Versorgungsspannung 24V +
7
PC_ON#
Power On
8
PWRSTAT
Power Status
