4.3 Stromausgang

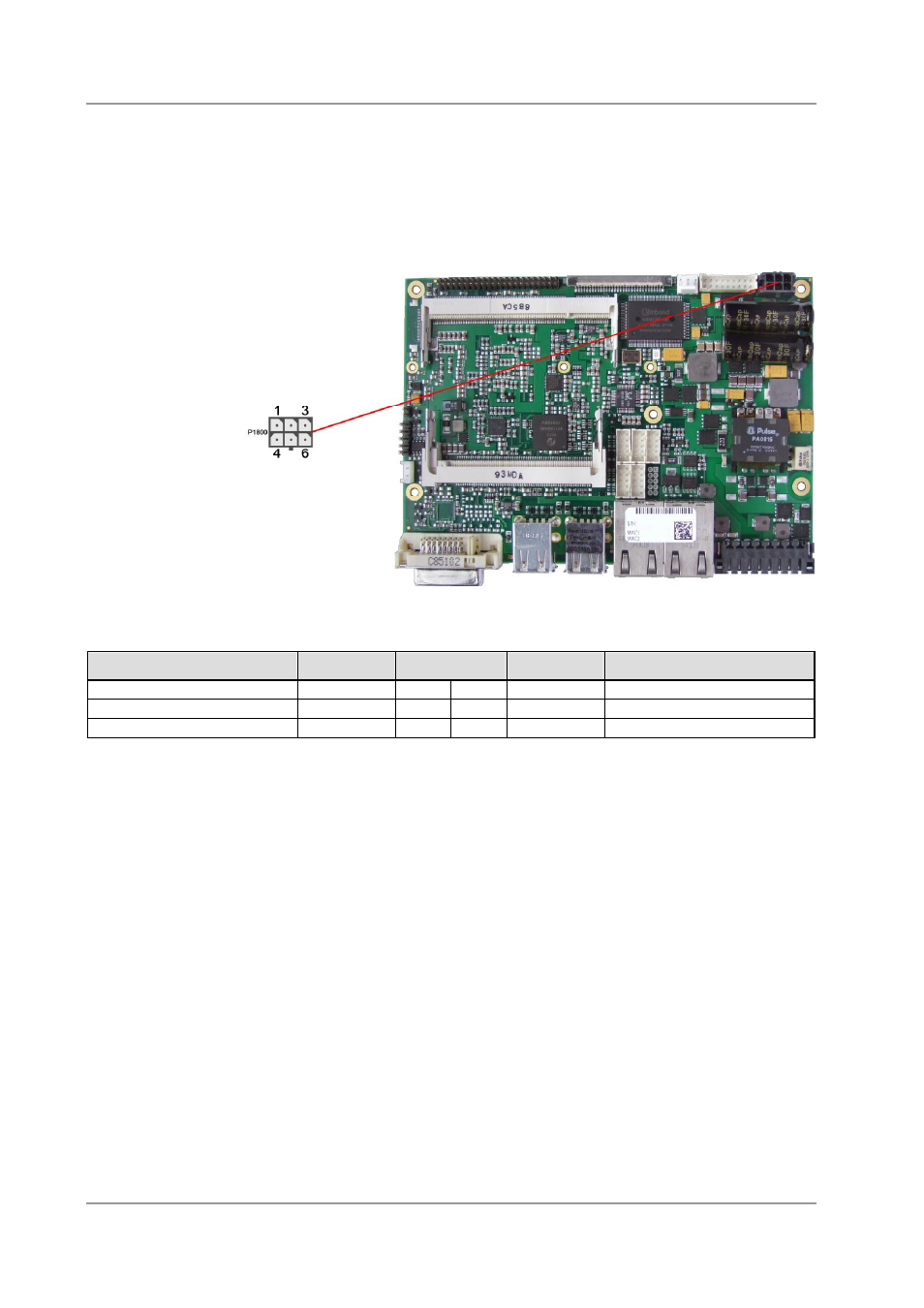

Zur Stromversorgung externer Geräte dient ein 2x3poliger Molex-Stecker. Der über VCC/SVCC
entnommene Strom darf in der Summe 2A nicht übersteigen, für 12V ist der maximale Strom ebenfalls
2A. Im Falle eines Stromausfalls werden die hier zur Verfügung gestellten Spannungen nur dann aufrecht
erhalten, wenn eine Bleiakku-USV angeschlossen ist.
Pinbelegung Stromstecker Molex 2x3:
Beschreibung Name Pin Name Beschreibung
Masse GND 1 4 VCC Versorgungsspannung 5V
Reserviert RES 2 5 SVCC Standby-Versorgung 5V
Reserviert RES 3 6 12V Versorgungsspannung 12V
