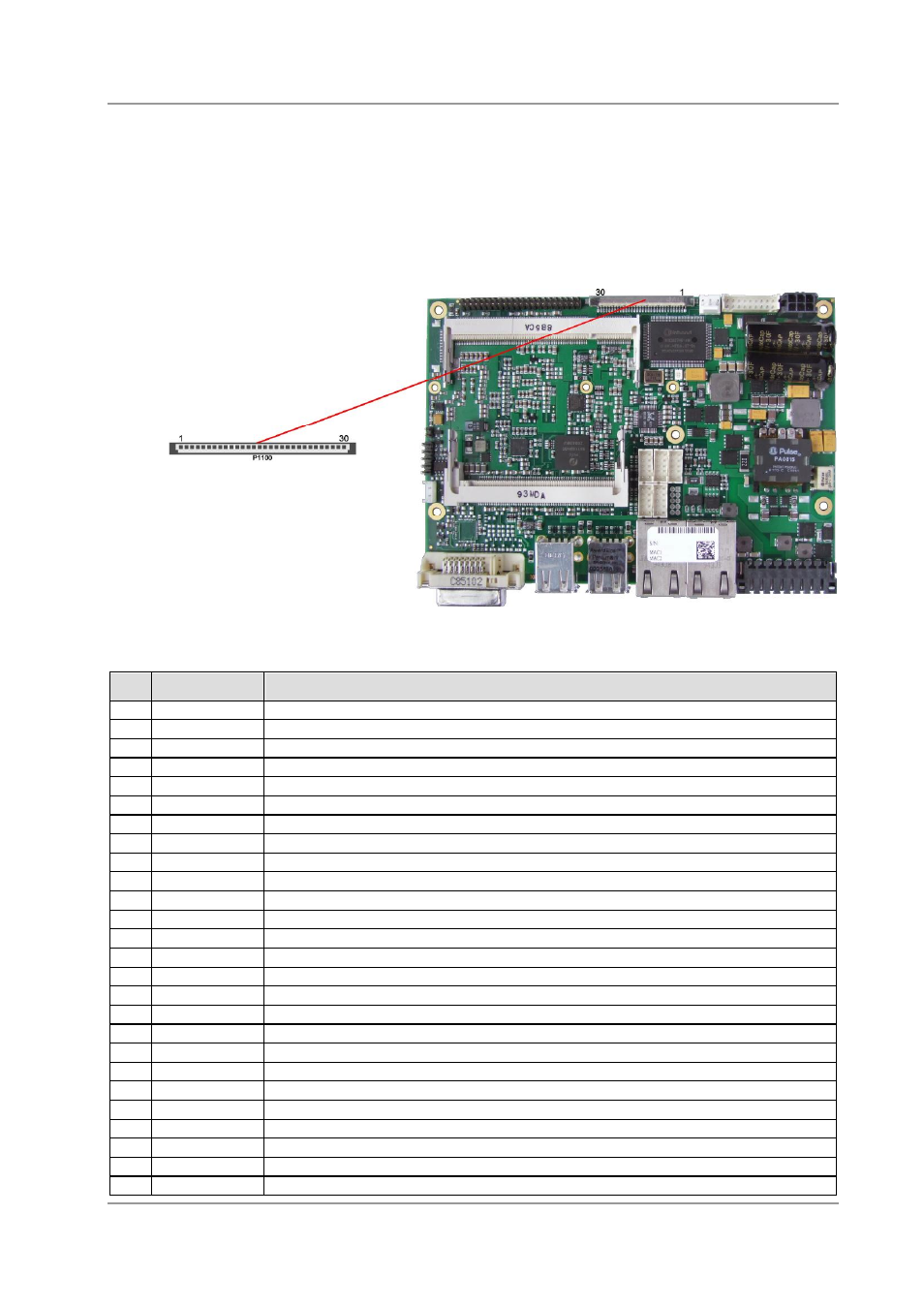

4.8 LVDS
Das Board verfügt über einen 30poligen Flachsteckeranschluss (JAE FI-X30S-HF-NPB, passender
Gegenstecker: FI-X30C(2)-NPB), an dem LVDS-fähige Displays betrieben werden können. Es dürfen nur
geschirmte und verdrillte Anschlusskabel benutzt werden. Der verwendete Display-Typ wird über das
BIOS-Setup eingetragen. Neben den 30 Anschlusspolen verfügt der Stecker noch über zwei
Shield-Kontakte S1 und S2, die in der untenstehenden Pin-Tabelle ausgespart worden sind.
Pinbelegung des 30-poligen LVDS-Steckers:
Pin
Name
Beschreibung
1
TXO00#
LVDS even Data 0 -
2
TXO00
LVDS even Data 0 +
3
TXO01#
LVDS even Data 1 -
4
TXO01
LVDS even Data 1 +
5
TXO02#
LVDS even Data 2 -
6
TXO02
LVDS even Data 2 +
7
GND
Masse
8
TXO0C#
LVDS even Clock -
9
TXO0C
LVDS even Clock +
10
TXO03#
LVDS even Data 3 -
11
TXO03
LVDS even Data 3 +
12
N/C
Reserviert
13
N/C
Reserviert
14
GND
Masse
15
N/C
Reserviert
16
N/C
Reserviert
17
GND
Masse
18
N/C
Reserviert
19
N/C
Reserviert
20
N/C
Reserviert
21
N/C
Reserviert
22
N/C
Reserviert
23
N/C
Reserviert
24
GND
Masse
25
3,3V
Versorgungsspannung 3,3V
26
DDC_CLK
EDID Clock für LCD
