Serielle Schnittstellen COM1 und COM2
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3053
Seite 33

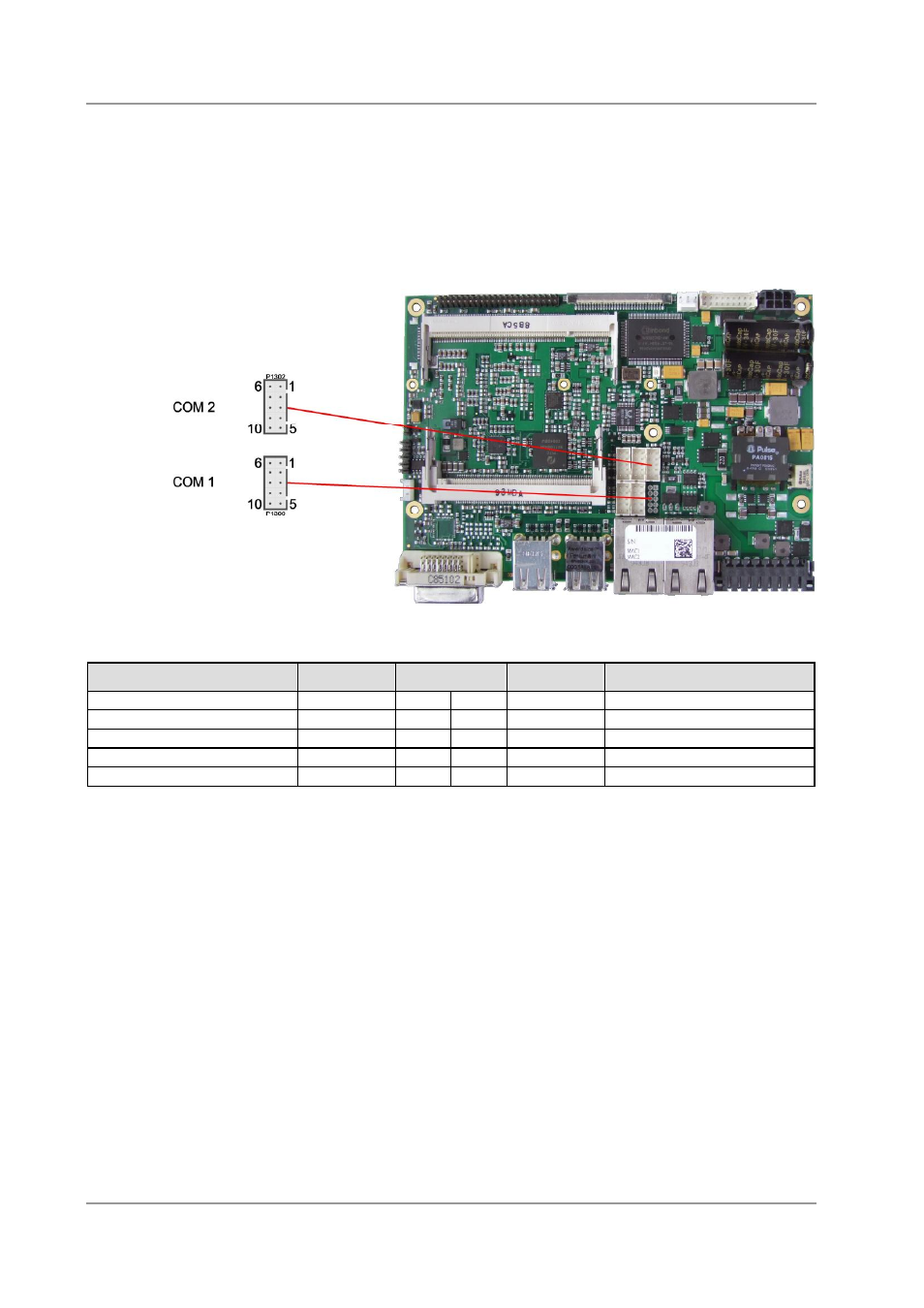

4.15 Serielle Schnittstellen COM1 und COM2
Das CB3053 bietet zwei serielle Schnittstellen COM1 und COM2, die jeweils in Form eines 2x5poligen
Wannensteckers herausgeführt sind (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS).
Bei einigen Boardvarianten wird COM1 intern verwendet, so dass nur COM2 extern verfügbar ist. Der
Signalpegel entspricht bei beiden Schnittstellen der RS232-Norm.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
10
VCC
Versorgungsspannung 5V
