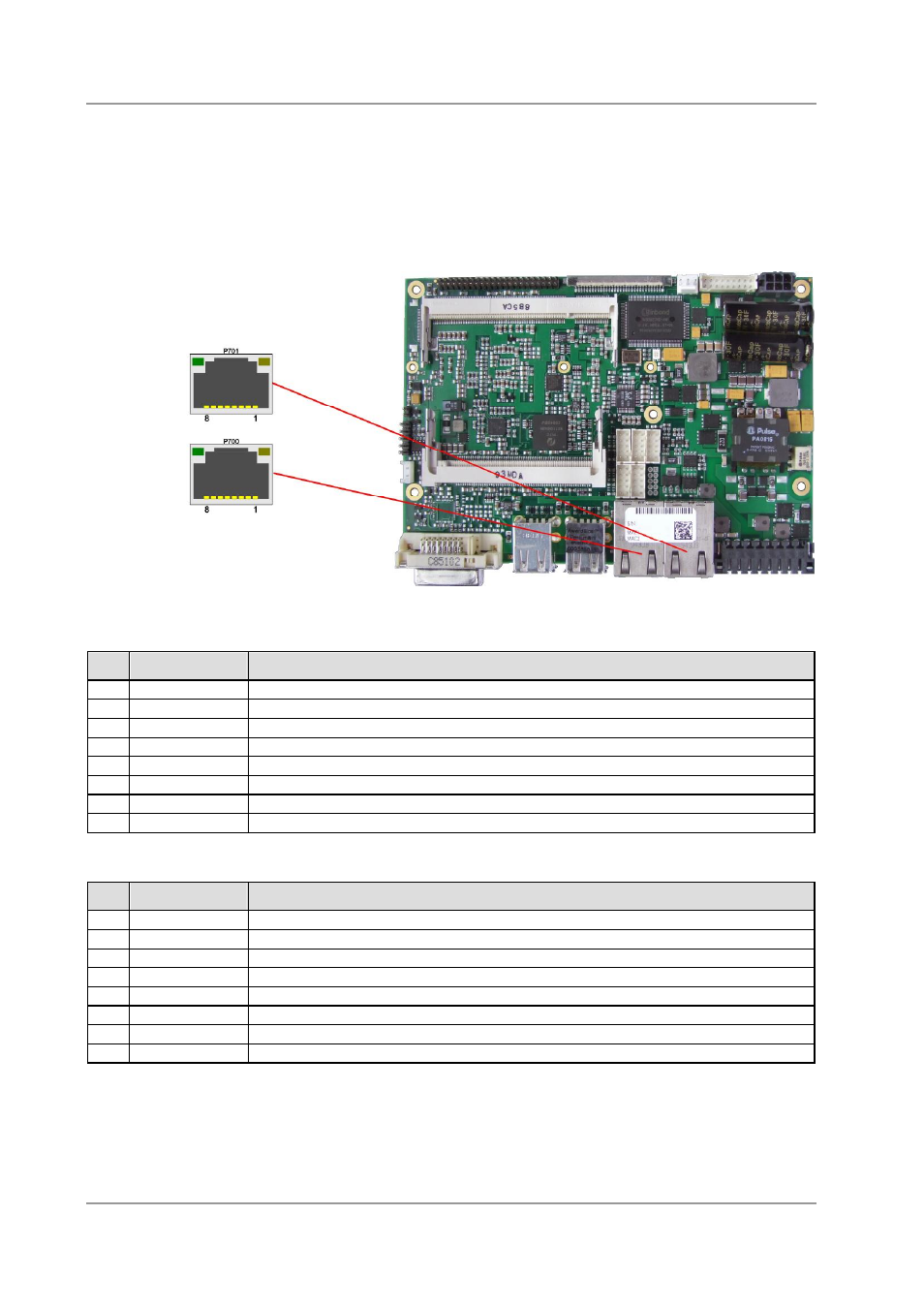

4.12 LAN
Das Board verfügt über zwei Gigabit-LAN-Anschlüsse. An beiden können 10BaseT-, 100BaseT- und
1000BaseT-kompatible Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit
wird automatisch gewählt. Auto-Cross und Auto-Negotiate stehen ebenso zur Verfügung wie PXE- und
RPL-Funktionalität. Als Controller-Chip ist Intel®s 82575E(B) im Einsatz.
Pinbelegung LAN1 10/100/1000:
Pin
Name
Beschreibung
1
LAN1-0
LAN1 Leitung 0 Plus
2
LAN1-0#
LAN1 Leitung 0 Minus
3
LAN1-1
LAN1 Leitung 1 Plus
4
LAN1-1#
LAN1 Leitung 1 Minus
5
LAN1-2
LAN1 Leitung 2 Plus
6
LAN1-2#
LAN1 Leitung 2 Minus
7
LAN1-3
LAN1 Leitung 3 Plus
8
LAN1-3#
LAN1 Leitung 3 Minus
Pinbelegung LAN 10/100/1000:
Pin
Name
Beschreibung
1
LAN2-0
LAN2 Leitung 0 Plus
2
LAN2-0#
LAN2 Leitung 0 Minus
3
LAN2-1
LAN2 Leitung 1 Plus
4
LAN2-1#
LAN2 Leitung 1 Minus
5
LAN2-2
LAN2 Leitung 2 Plus
6
LAN2-2#
LAN2 Leitung 2 Minus
7
LAN2-3
LAN2 Leitung 3 Plus
8
LAN2-3#
LAN2 Leitung 3 Minus
