Lüfteranschluss
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3053
Seite 37

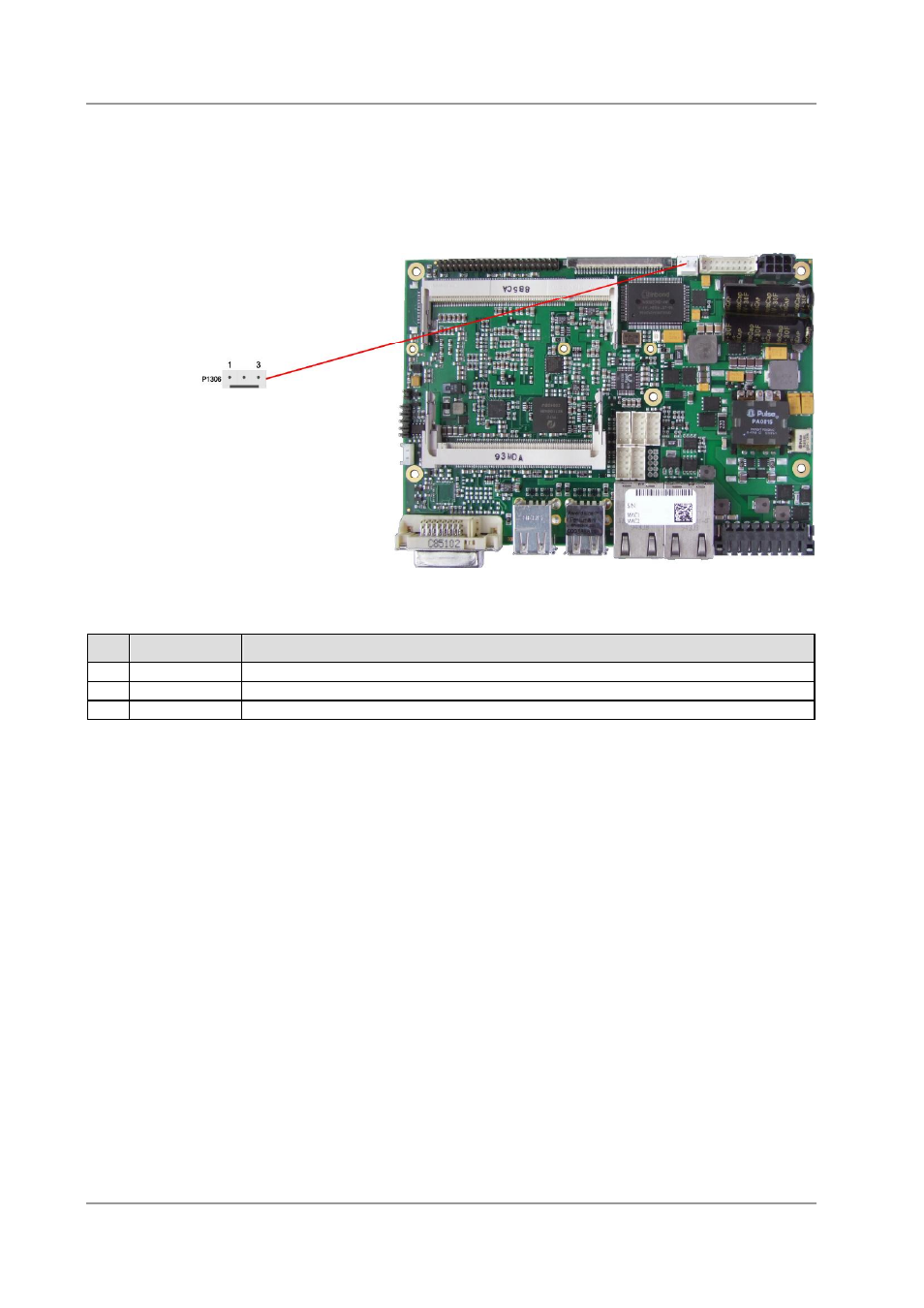

4.18 Lüfteranschluss
Die Baugruppe verfügt über einen 3poligen Lüfteranschluss. Dieser ermöglichen es, Lüfter mit einer
Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die
Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden.
Pinbelegung Lüfterstecker:
Pin
Name
Beschreibung
1
GND
Masse
2
12V
Versorgungsspannung 12V geregelt
3
TACHO
Überwachungssignal Lüfter
