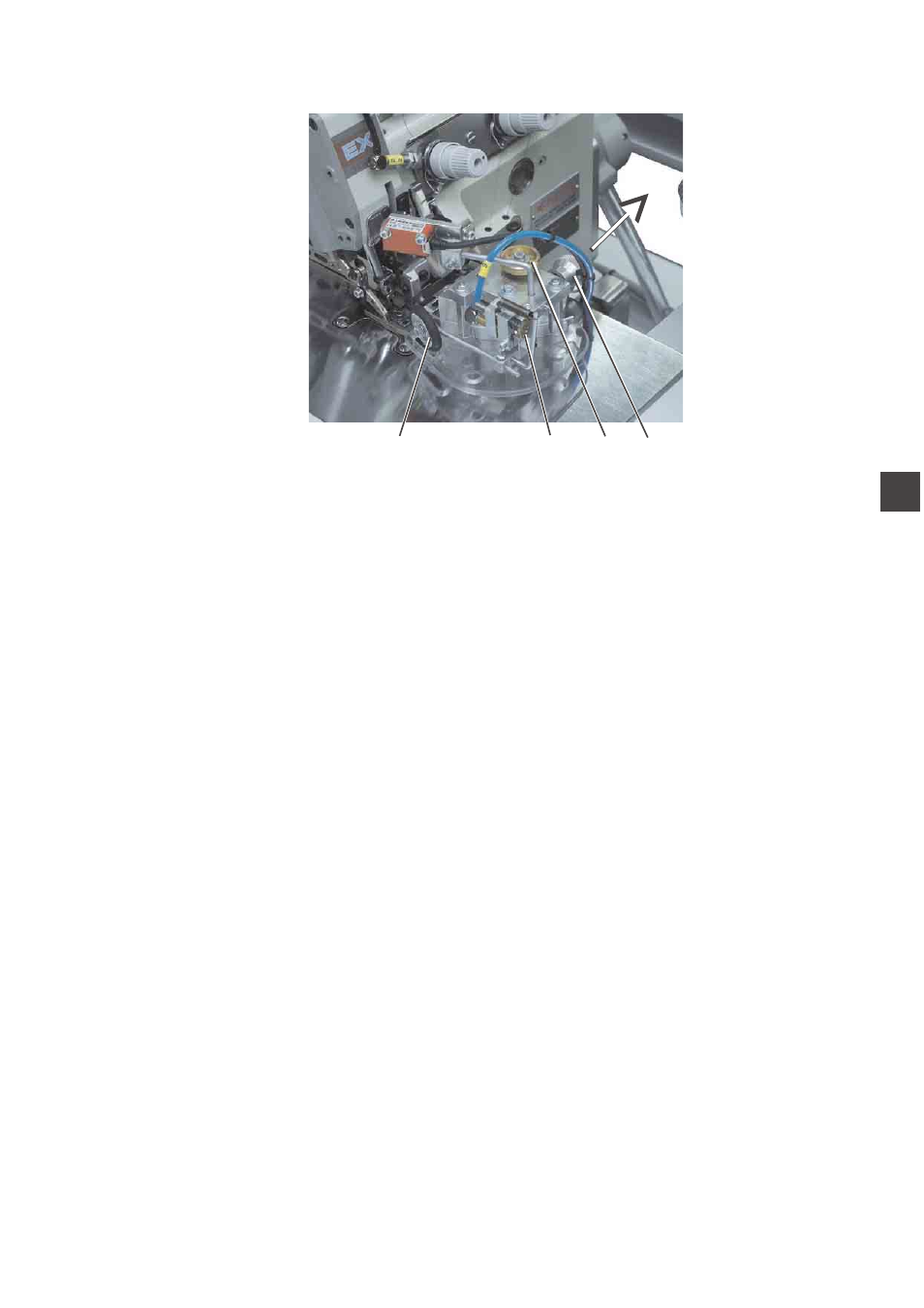

5.2 Kantenführung einstellen
Die höhenverstellbare Kantenführung sorgt für ein gleichmäßiges
Anlegen des Hosenteils vor dem Nähkopf. In Abhängigkeit von der
Stärke des zu verarbeitenden Nähgutes kann die Kantenführung in
ihrer Höhe verstellt werden.
Die Anpressrolle 3 gewährleistet eine genaue Führung des Nähteiles
unter den Nähfuß.
Höhe der Kantenführung einstellen
–
Stellrad 1 in Pfeilrichtung ziehen.
– Stellrad 1 auf eine der vier Rastpositionen drehen.
Stellung 1 = geringste Höhe
Stellung 4 = größte Höhe
Feineinstellung der Höhe der Kantenführung einstellen
–
Stellrad 2 entsprechend verdrehen.
Anpressdruck der Rolle 4 einstellen
–
Stellrad 3 im Uhrzeigersinn drehen
der Anpressdruck der Rolle wird stärker
– Stellrad 3 gegen den Uhrzeigersinn drehen
der Anpressdruck der Rolle wird geringer
1
11
4 3 2 1
