2.6.2

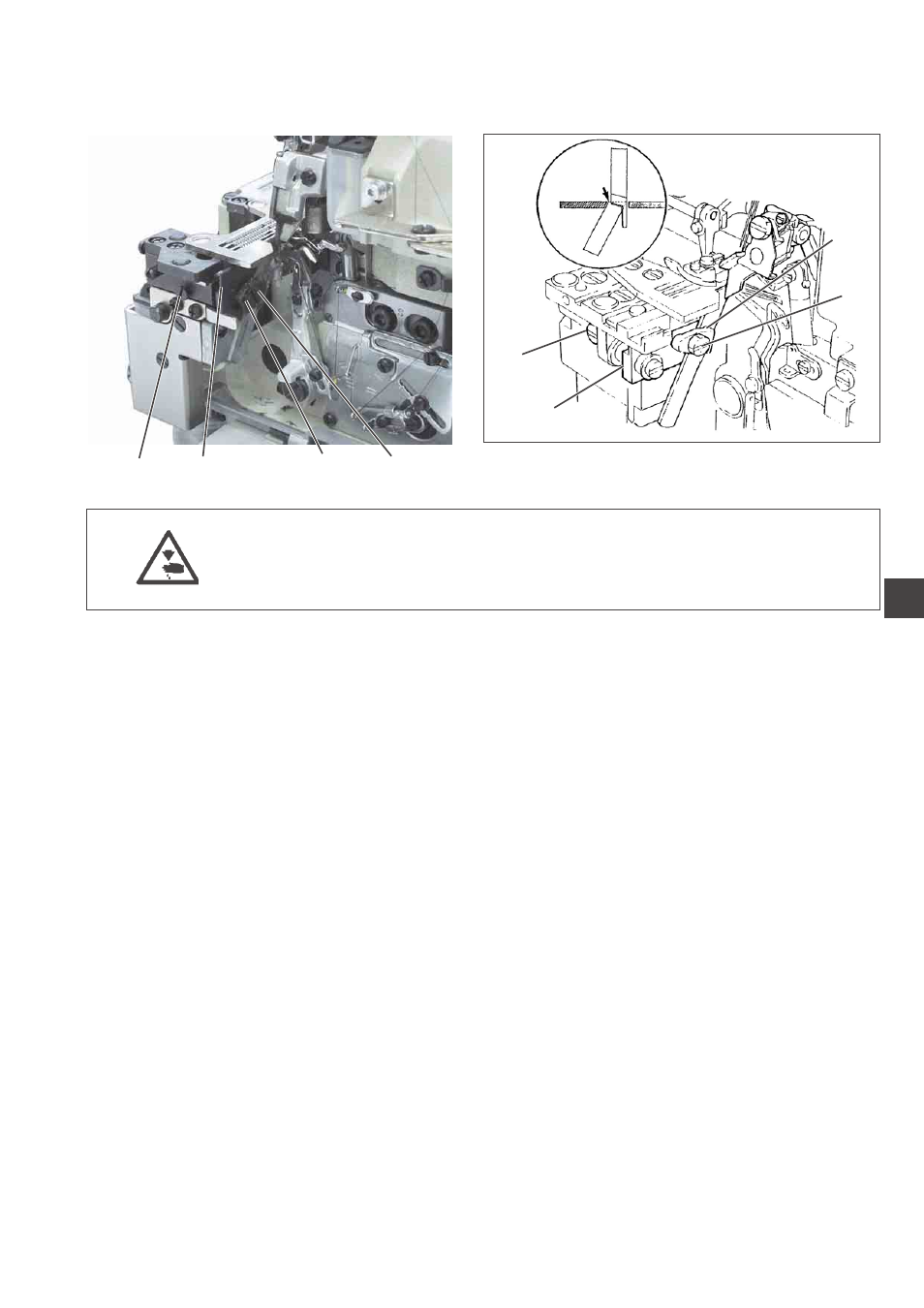

Untermesser wechseln einstellen
Oberteil EX 5205-22/233-6KS
Oberteil S52 134B
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Untermesser nur bei ausgeschalteter Nähanlage wechseln und
einstellen.
Regel
Die Schneide des Untermessers soll mit der Oberkante der Stichplatte
bündig stehen.
Korrektur
–
Stoffgleitblech abnehmen.
–
Nähfuß ausschwenken.
–
Schraube 4 lösen.
–
Untermesserhalter 3 nach links bis zum Anschlag ziehen und
Schraube 4 wieder leicht festdrehen.
–
Schraube 2 lösen und altes Messer abnehmen.
–
Ein neues, scharfes Messer in die Führung 1 so einsetzen, dass
die Schneide mit der Oberkante der Stichplatte bündig steht.
–
Schraube 2 festdrehen.
–
Handrad drehen, bis dass Obermesser in seiner höchsten Stellung
steht.
–
Schraube 4 lösen und Untermesserhalter 3 an das Obermesser
federn lassen.
–
Schraube 4 festdrehen.
