3.
Nähanlage einstellen
3.1
Lichtschranke einstellen
Vorsicht Verletzungsgefahr !
Die Einstellung der Lichtschranke erfolgt bei eingeschalteter
Nähanlage.
Einstellung und Funktionsprüfung nur unter größter Vorsicht
durchführen.

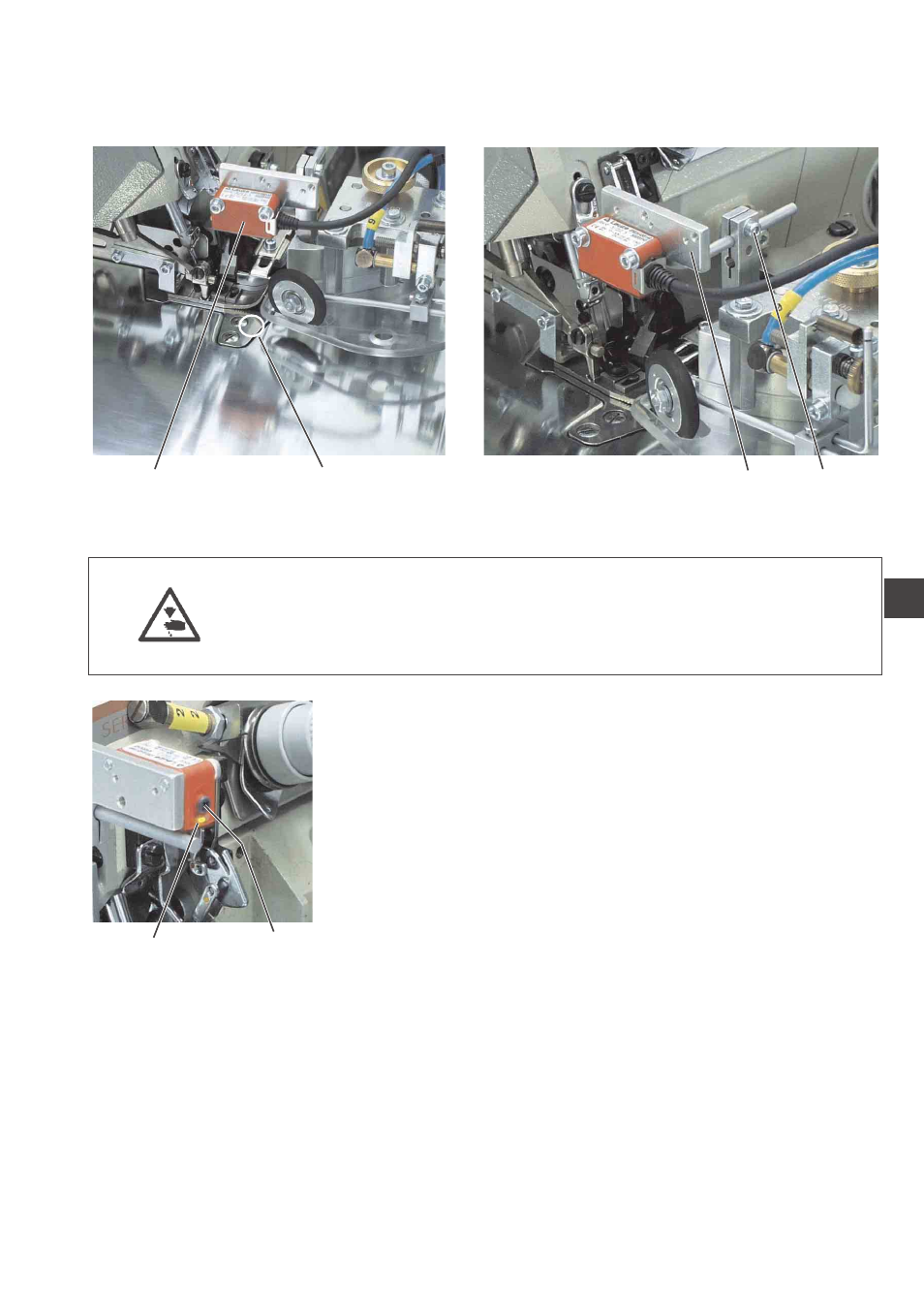

Lichtschranke ausrichten
Die Lichtschranke 2 soll auf den Bereich 1 am Oberteil ausgerichtet
sein.
–
Schraube 3 lösen.
–
Lichtschrankenhalter 4 entsprechend ausrichten.
–
Schraube 3 festdrehen.
Lichtschrankenintensität einstellen
–
Das Empfindlichkeitspotentiometer 5 auf der Stirnseite oberhalb
der Leuchtdiode 6 bis zum linken Anschlag einstellen (kleinste
Empfindlichkeit).
–
Potentiometer im Uhrzeigersinn drehen, bis die Leuchtdiode 6
einschaltet.
–
Für einen sicheren Lichtschrankenbetrieb das Potentiometer noch
eine Umdrehung im Uhrzeigersinn weiterdrehen.
Wenn die Leuchtdiaode nicht leuchtet, dann sollte die Lichtschranke
gereinigt, neu eingestellt oder ausgetauscht werden.
19
3
2
1
4
3
6
5
