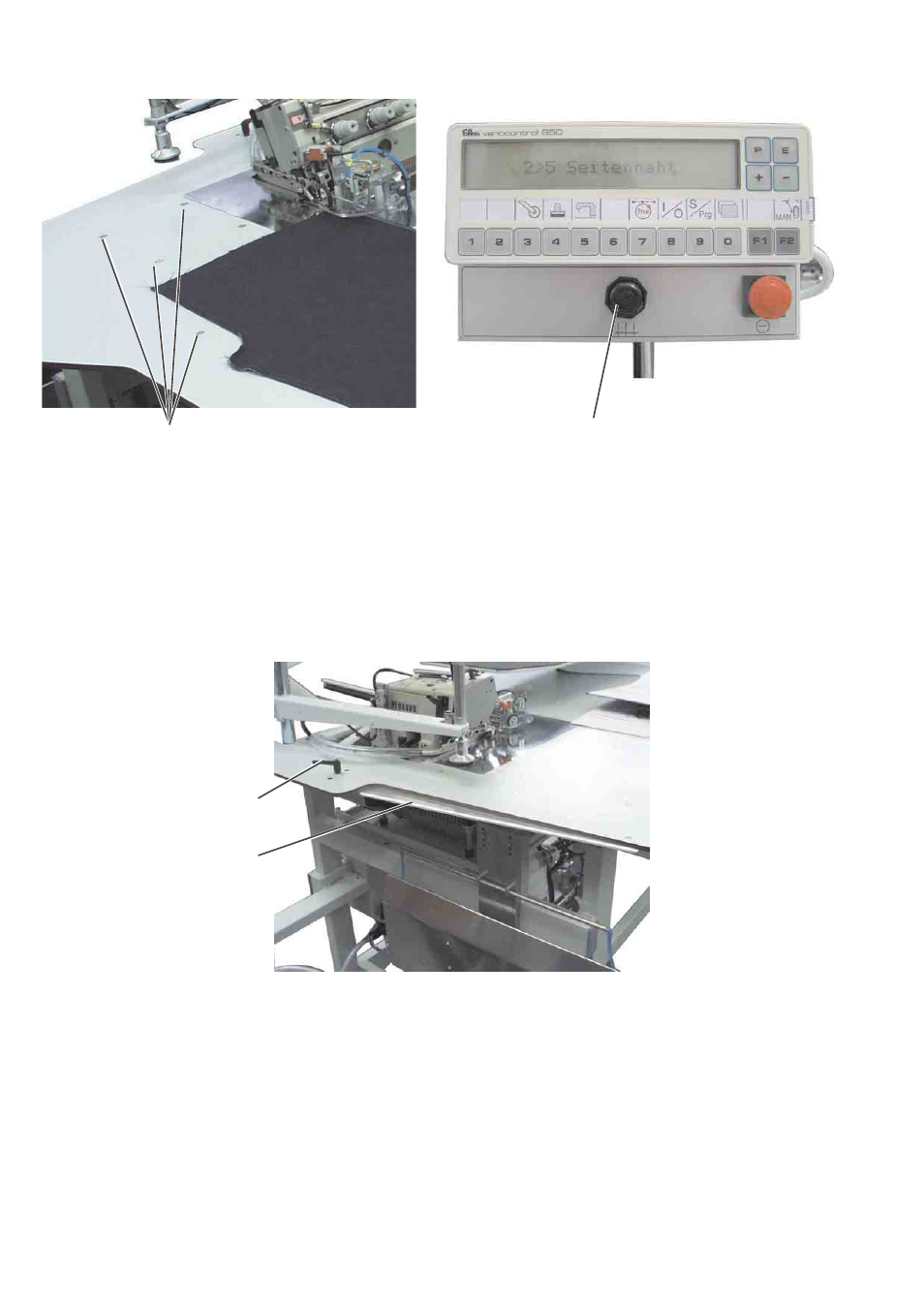

5.3 Blasluft für die Düsen in der Tischplatte einstellen
Die Blasdüsen 1 in der Tischplatte unterstützen das saubere Abstapeln
des Nähgutes.
–
Blasluftstärke mit dem Stellrad 2 am Bedienfeld einstellen.
Stellrad rechts herum = Blasluft stärker
Stellrad links herum
= Blasluft geringer
5.4 Führungsschwert einstellen
Mit dem Führungsschwert 1 kann der Lauf des Nähgutes beeinflusst
werden.
–
Hebel 2 lösen.
– Führungsschwert 1 herausziehen bzw. hereinschieben.
– Hebel 2 festdrehen.
12
2 1
2
1
