Beisler 1220-5 - Handbuch (Seite 62)

2.6 Ober- und Untermesser

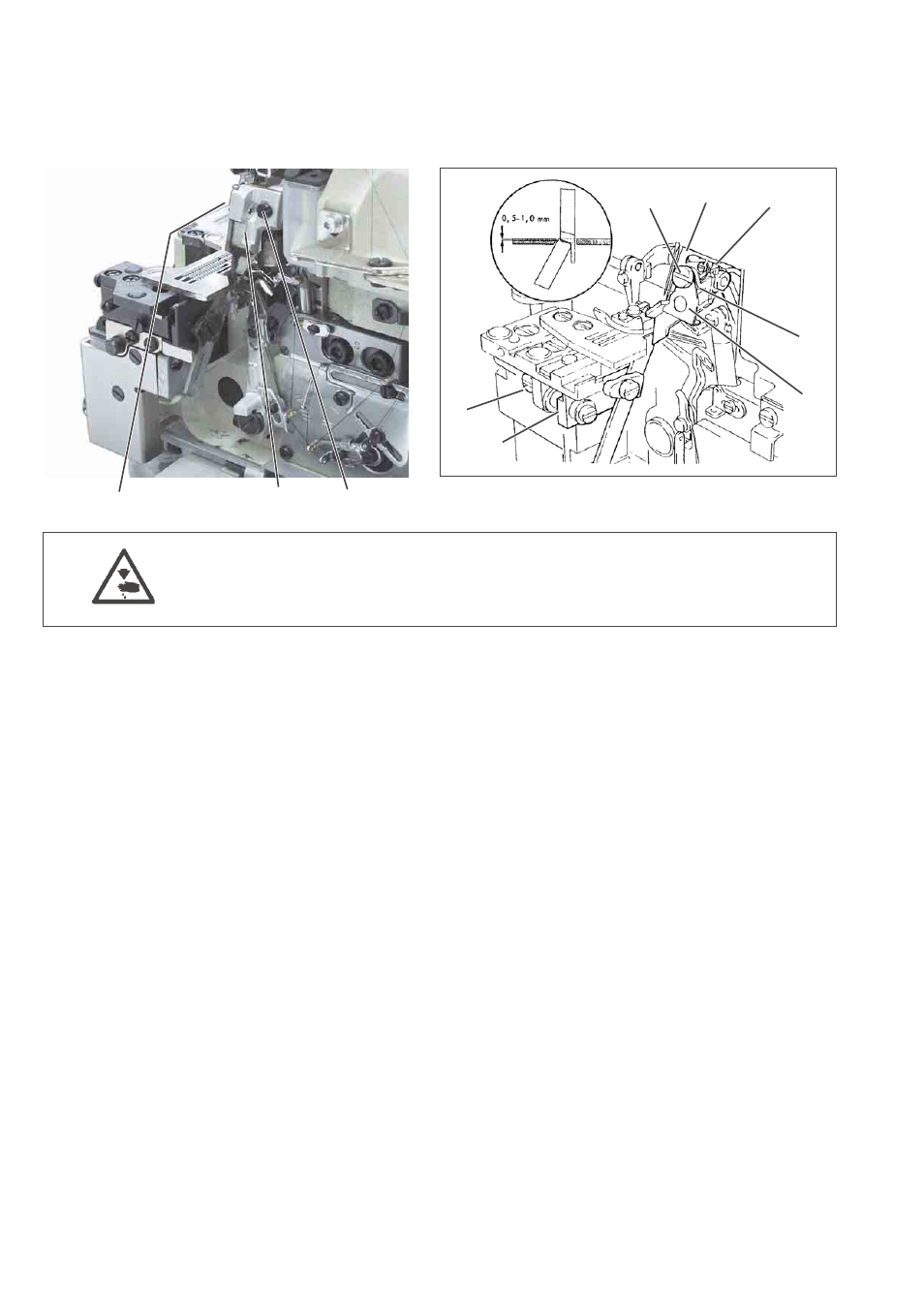

2.6.1 Obermesser wechseln und einstellen
Oberteil EX 5205-22/233-6KS Oberteil S52 134B
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obermesser nur bei ausgeschalteter Nähanlage wechseln und
einstellen.
Regel
In tiefster Stellung des Obermessers soll die Vorderkante der Schneide
0,5 bis 1,0 mm unter der Stichplattenoberkante stehen.
Korrektur
–
Handrad drehen, bis die Nadeln in ihrem oberen Umkehrpunkt
stehen und Nähfuß ausschwenken.
– Schraube 1 herausdrehen.
– Messerhalter 2 mit dem Messer abnehmen.
– Schraube 3 lösen und Messer abnehmen.
– Ein neues, scharfes Messer einsetzen und mit Schraube 3
festschrauben.
– Messerhalter 2 einsetzen und mit Schraube 1 leicht festdrehen.
– Handrad drehen, bis das Messer in seiner tiefsten Stellung steht.
– Messer so verschieben, dass es leicht am Untermesser anliegt und
die Vorderkante der Schneide ca 0,5 bis 1,0 mm unter der
Stichplattenoberkante steht.
Nur Oberteil Oberteil S52 134B
–
In dieser Stellung Anschlag 4 und 5 am Messer zur Anlage bringen
und Schrauben 1 und 3 festdrehen.
– Handrad drehen, bis das Messer in seiner höchsten Stellung steht.
– Schraube 6 lösen.
– Untermesser nach links schieben und gegen das Obermesser
federn lassen.
– Schraube 6 festdrehen.
16
7
6
1 2
3
4
5
3 2 1
