2.5.2 Presserfuß
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Presserfuß nur bei ausgeschalteter Nähanlage prüfen und einstellen.

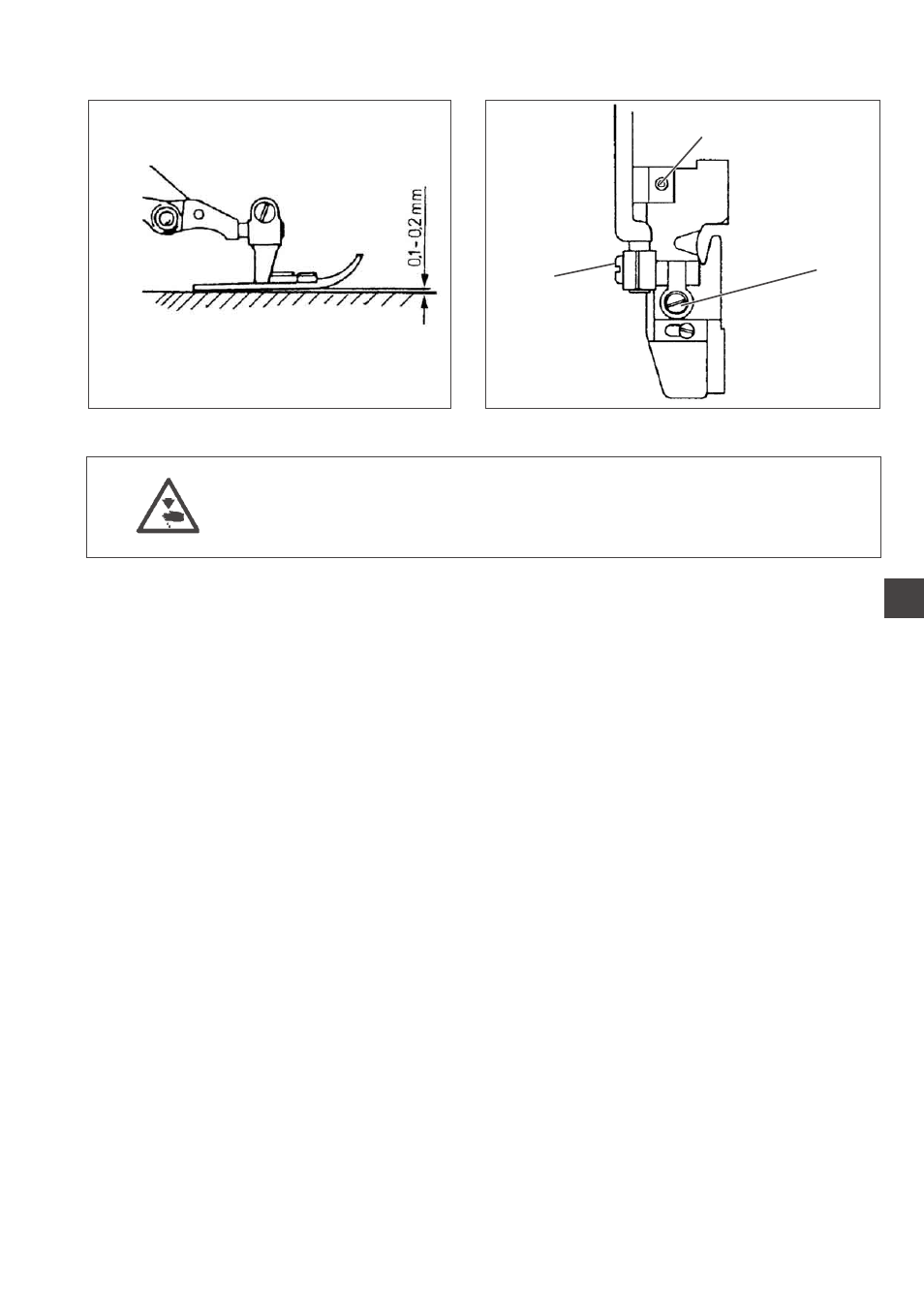

Regel und Kontrolle
Wenn die Transporteur in ihrer tiefsten Stellung stehen, soll die
Presserfußsohle vorne 0,1 bis 0,2 mm hochstehen.
Außerdem soll das Stichloch des Nähfußes mit dem der Stichplatte
fluchten.
–
Transporteure in Tiefstellung drehen.
– Presserfußstellung prüfen.
Korrektur
–
Schrauben 2 und 3 lösen.
– Presserfuß so verschieben, dass das Stichloch des Presserfußes
mit dem der Stichplatte fluchtet.
– Schrauben 2 und 3 festdrehen.
Darauf achten, dass die Sohle des Presserfußes parallel über der
Stichplatte steht.
– Schraube 1 so verdrehen, dass die Sohle des Presserfußes vorne
0,1 bis 0,2 mm hochsteht.
