2.3.2 Vorderer Nadelschutz
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelschutz nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle

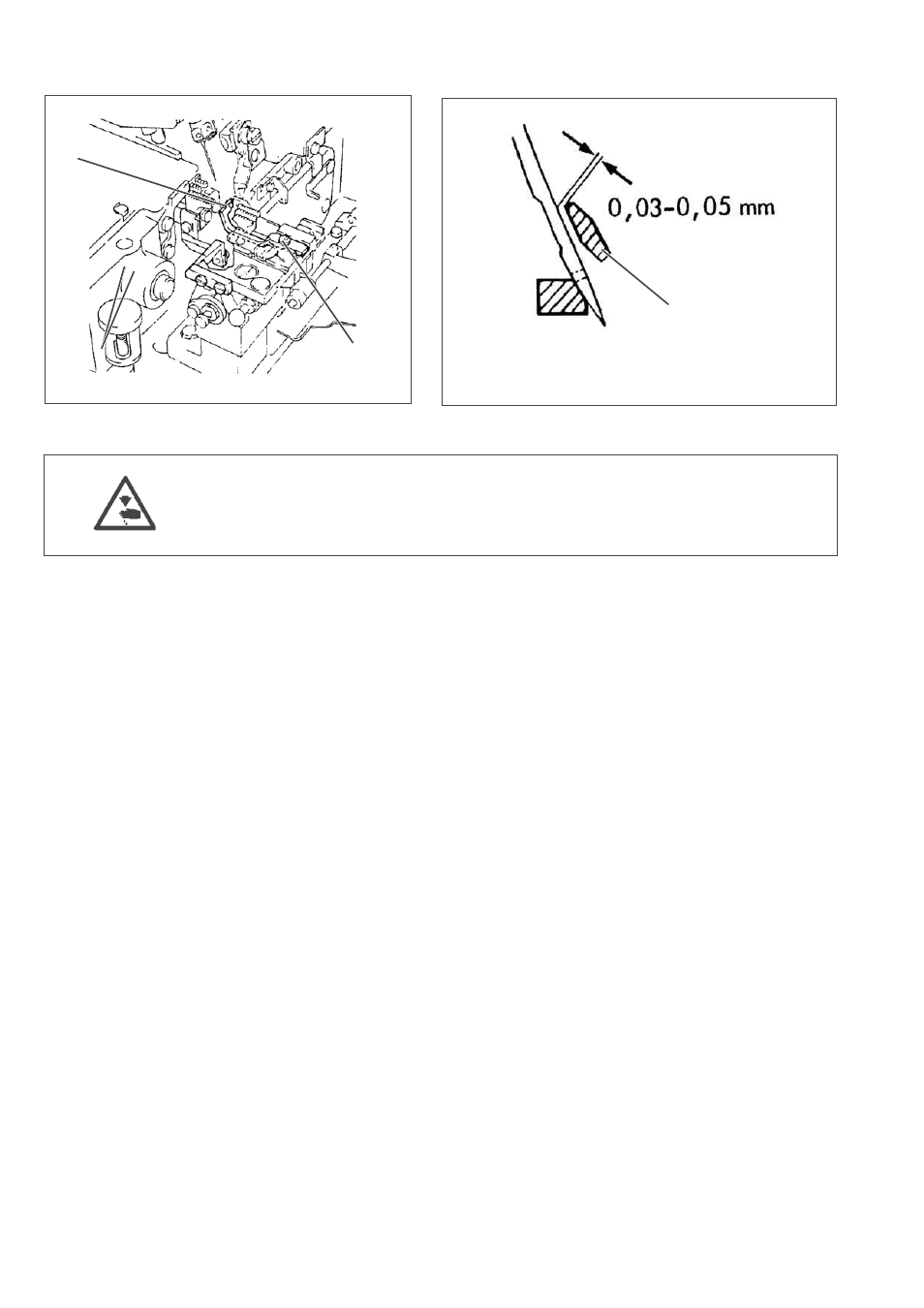

Im unteren Totpunkt der Nadel soll der Abstand zwischen Nadelschutz
1 und Nadel 0,03 bis 0,05 mm betragen.
–
Handrad in Drehrichtung drehen, bis die Nadel in ihrem unteren
Totpunkt steht.
– Stellung des vorderen Nadelschutzes prüfen.
Korrektur
–
Handrad in Drehrichtung drehen, bis die Nadel in ihrem unteren
Totpunkt steht.
– Schraube 2 lösen.
– Nadelschutz 1 so verschieben, dass zwischen Nadelschutz und
Nadel ein Abstand von 0,03 bis 0,05 mm beträgt.
– Schraube 2 festdrehen.
