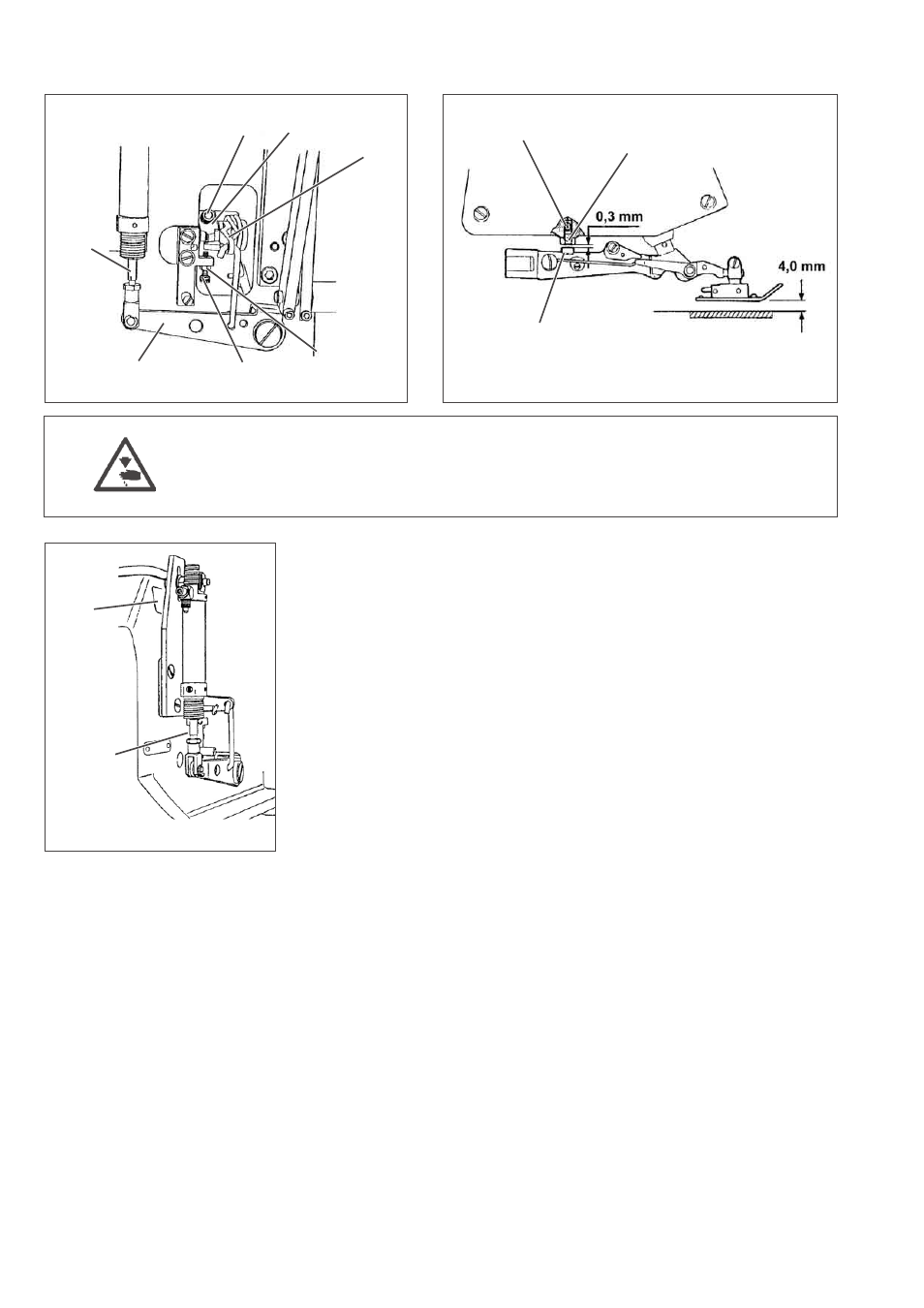

2.5.2 Presserfußhub Oberteil S52
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Presserfußhub nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel
Bei ausgefahrener Kolbenstange 1 soll der Hebel 4 an der Schraube 6
anliegen und der Durchgangsraum unter den Nähfüßen soll 5 mm
betragen.
Außerdem soll in dieser Stellung zwischen Anschlag 11 und Schraube
10 ein Abstand von 0,3 mm vorhanden sein.
Korrektur
–
Konterutter 5 lösen und Schraube 6 ganz nach unten drehen.
– Nähfuß einschwenken.
– Handrad in Drehrichtung drehen, bis die Zähne des Transporteurs
unterhalb der Stichplattenoberkante stehen.
– Schraube 2 lösen und Ring 3 bis zum Anschlag nach hinten
drücken.
– In dieser Stellung Schraube 2 festdrehen.
Darauf achten, dass Ring 3 und Hebel 4 kein axiales Spiel haben.
– Hebel 7 so weit nach unten drücken, bis zwischen Nähfuß und
Stichplatte ein Abstand von ca 5 mm besteht.
– In dieser Stellung Schraube 6 und Hebel 4 zur Anlage bringen und
kontern.
Hinweis
Falls Hebel 4 bei ausgefahrener Kolbenstange 1 des Zylinders nicht an
Schraube 6 anliegt, wie folgt vorgehen:
–
Mutter 8 lösen.
– Zylinder 1 entsprechend verschieben.
– Mutter 8 festdrehen.
– Schraube 9 lösen.
– Schraube 10 so verdrehen, dass zwischen Schraube 10 und
Anschlag 11 ein Abstand von ca 0,3 mm besteht.
Darauf achten, dass Hebel 7 bis zum Anschlag nach unten
gedrückt wird.
– Schraube 9 festdrehen.
14
6
11
9
5
1
2 3
4
7
1
8
10
