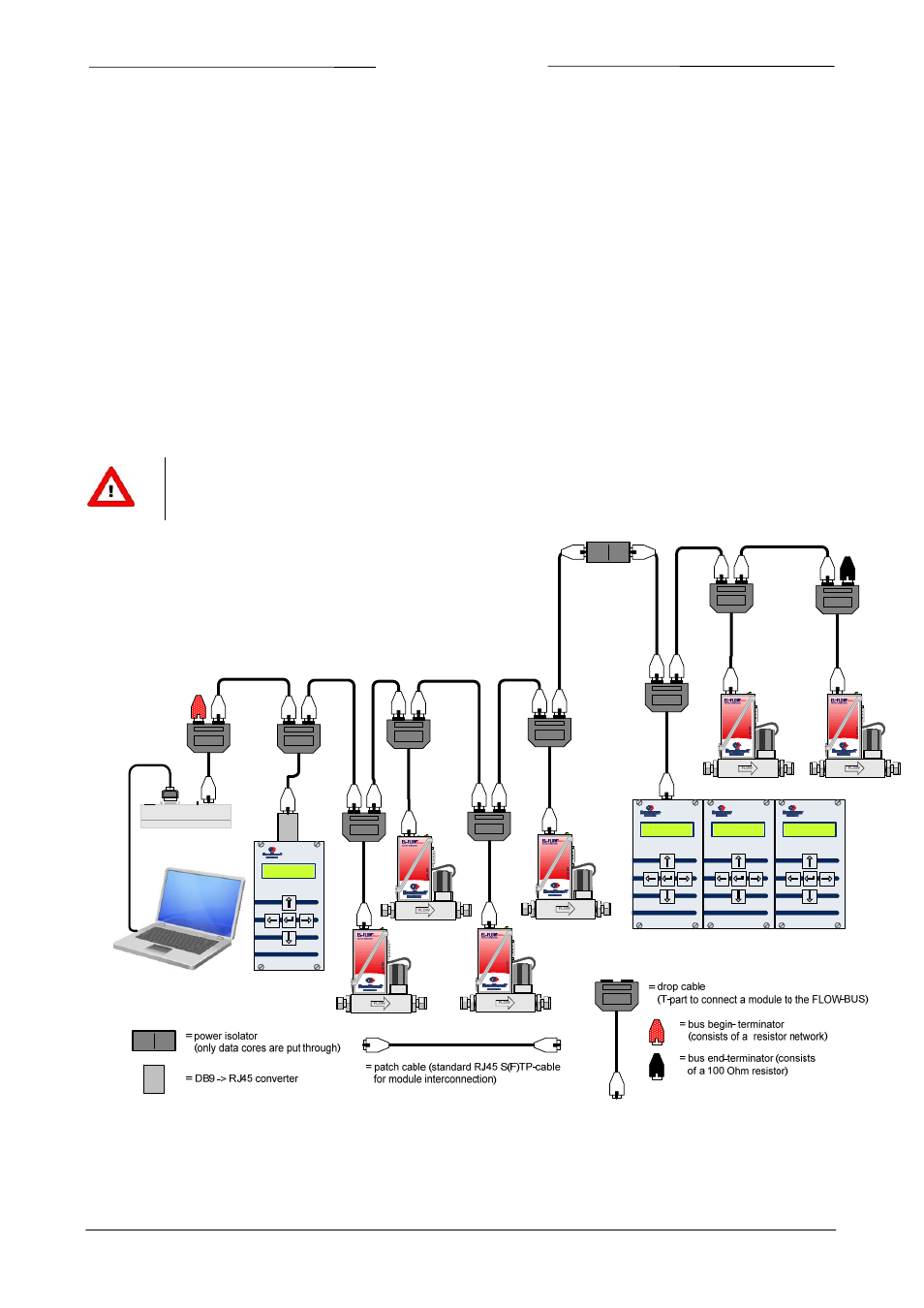

2 FELDBUSINSTALLATION
2.1 A LLGEMEINES
FLOW‐BUS ist ein Feldbus‐Kommunikationssystem über Dreidrahtleitungen auf Basis des RS485‐Standards für den
Austausch von Parameterwerten zwischen digitalen Produkten von Bronkhorst. In diesem System ist jedes
Instrument/Gerät für seine eigene jeweilige Aufgabe, aber auch für den Austausch von Parameterwertinformationen
mit anderen Instrumenten/Geräten, die am selben FLOW‐BUS‐System angeschlossen sind, mit einem Mikrocontroller
ausgerüstet.
FLOW‐BUS‐Systeme haben mindestens 2 und höchstens 126 Anschlüsse. Die maximale Länge für Datenleitungen
zwischen dem ersten und letzten Anschluss kann bis zu 600 m betragen. Größere Entfernungen sind nur in
Kombination mit speziellen Bus‐Repeater‐Modulen möglich. Jede T‐Verbindung zwischen einzelnen
Instrumenten/Geräten muss so kurz wie möglich sein (maximale Kabellänge 0,5 Meter).
Die Baudrate für die Übertragung von Mitteilungen beträgt 187500 Baud oder 400000* Baud.
FLOW‐BUS ist ein Multi‐Master‐Netzwerk mit Token‐Ring‐Architektur.
*Instrumente des Typs MBC3 verfügen über eine zusätzliche Baudrate von 400000 Baud.
