BRONKHORST
®

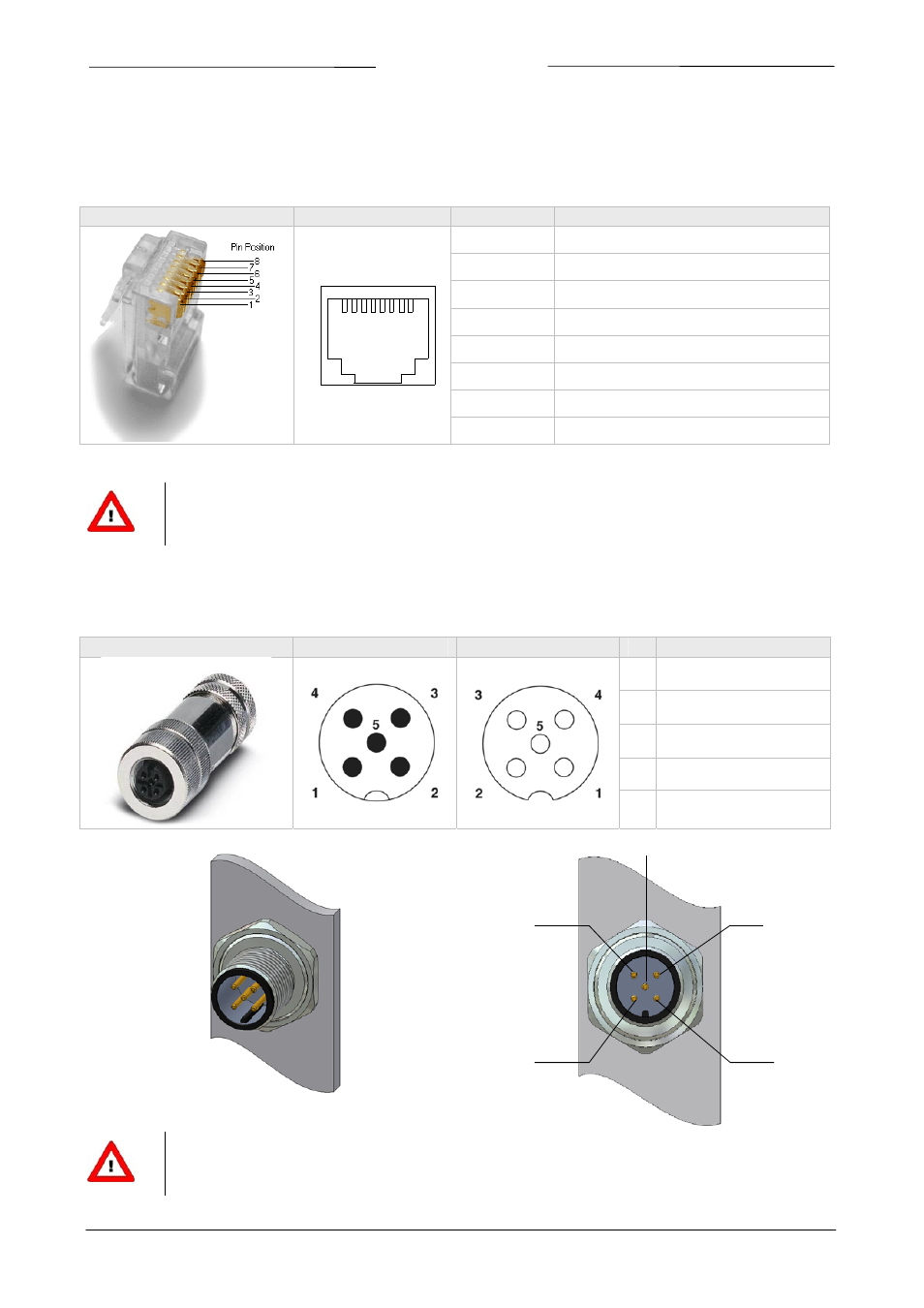

2.2 FLOW‐BUS‐S
TECKVERBINDER
2.2.1 Geschirmter modularer RJ45‐Westernsteckverbinder
Der geschirmte modulare RJ45‐Westernsteckverbinder (keine IP65‐Ausführung) hat folgende Pinbelegung:
1
8
RJ45‐Steckverbinder
Anschlussbuchse
Pinnummer
Beschreibung
1
+15…24 VDC Versorgung
2
0 V
3
Schirm
4
0 V
5
+15…24 VDC Versorgung
6
0 V
7
RS485 ‐ B
8
RS485 ‐ A
Seite 12
FLOW‐BUS interface
9.19.024
Die maximale Kontaktbelastung für RJ45‐Steckverbinder beträgt 1,5 A.
2.2.2 Geschirmter A‐kodierter M12‐Steckverbinder
Der runde M12‐Chassissteckverbinder (IP65‐Ausführung) hat folgende Pinbelegung:
M12‐Steckverbinder
Männlich
Weiblich
Nr.
Beschreibung
1
Schirm
2
+15…24 VDC Versorgung
3
0 V
4
RS485 ‐ A
5
RS485 ‐ B
4
2
3
5
1
A‐kodiert
Die maximale Kontaktbelastung für M12‐Steckverbinder beträgt 4 A.
