Gerät aus dem Karton heben und transportieren
1. Große Bolzen und Versandstützen entfernen. Verpackungsmaterial noch auf den
Gestängearmen angebracht lassen. Dadurch wird eine Beschädigung der Lackierung
bei der Montage vermieden.
2. Die einzelnen hinteren Stützstreben fest ergreifen und anheben, wobei sich auf jeder
6HLWHHLQH3HUVRQEH¿QGHW
3. Die untere hintere Stützstrebe mit geeigneten Methoden anheben, sodass die vorderen
Transporträder über den Boden gleiten können.
4. Das Gerät an den gewünschten Aufstellungsort bringen.
5. Die hinteren Stützstreben absenken.

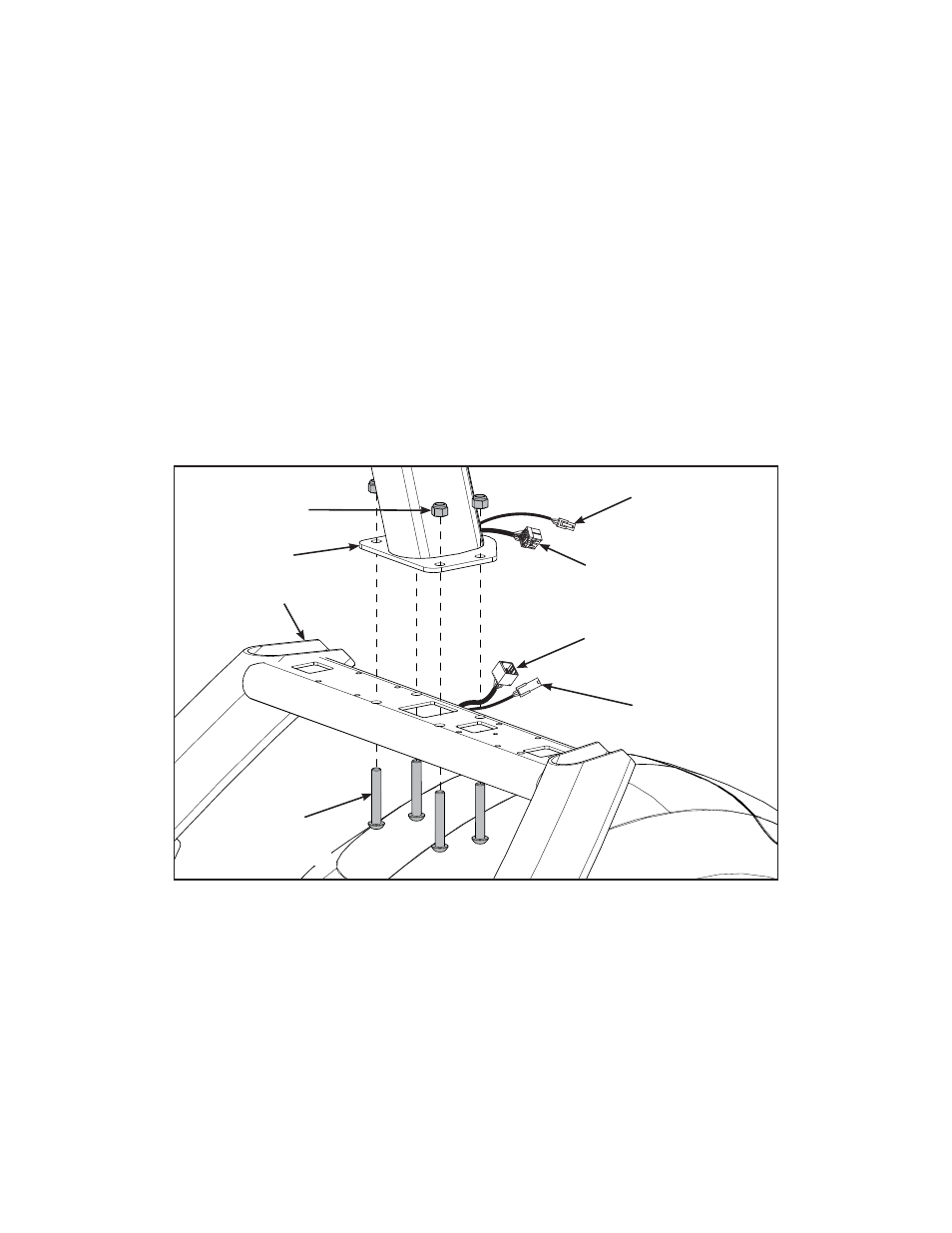

Konsole des Modells 626AT befestigen
1. Das obere Herzfrequenzkabel in das untere Herzfrequenzkabel stecken.
Unteres
Herzfrequenzkabel
Oberes
Herzfrequenzkabel
Oberes
Displaykabel
Konsole
Kontermuttern
(4)
Schraubbolzen
(4)
Rahmen
Unteres
Displaykabel
2. Die Konsole auf dem Rahmen in Position bringen. Beim Absenken der Konsole keine
Kabel einquetschen.
3. Die vier Schraubbolzen in den Rahmen und die Konsole stecken (von unten).
4. Die vier Kontermuttern von Hand auf die Schraubbolzen drehen.
5. Die vier Schraubbolzen und Kontermuttern mit einem 7/32"-Inbusschlüssel und einem
9/16"-Gabelschlüssel festziehen.
6. Das obere Display-Kabel in das untere Display-Kabel stecken.
