Cybex 626A Arc Trainer Benutzerhandbuch
Seite 37
Bedienungsanleitung für Cybex
37

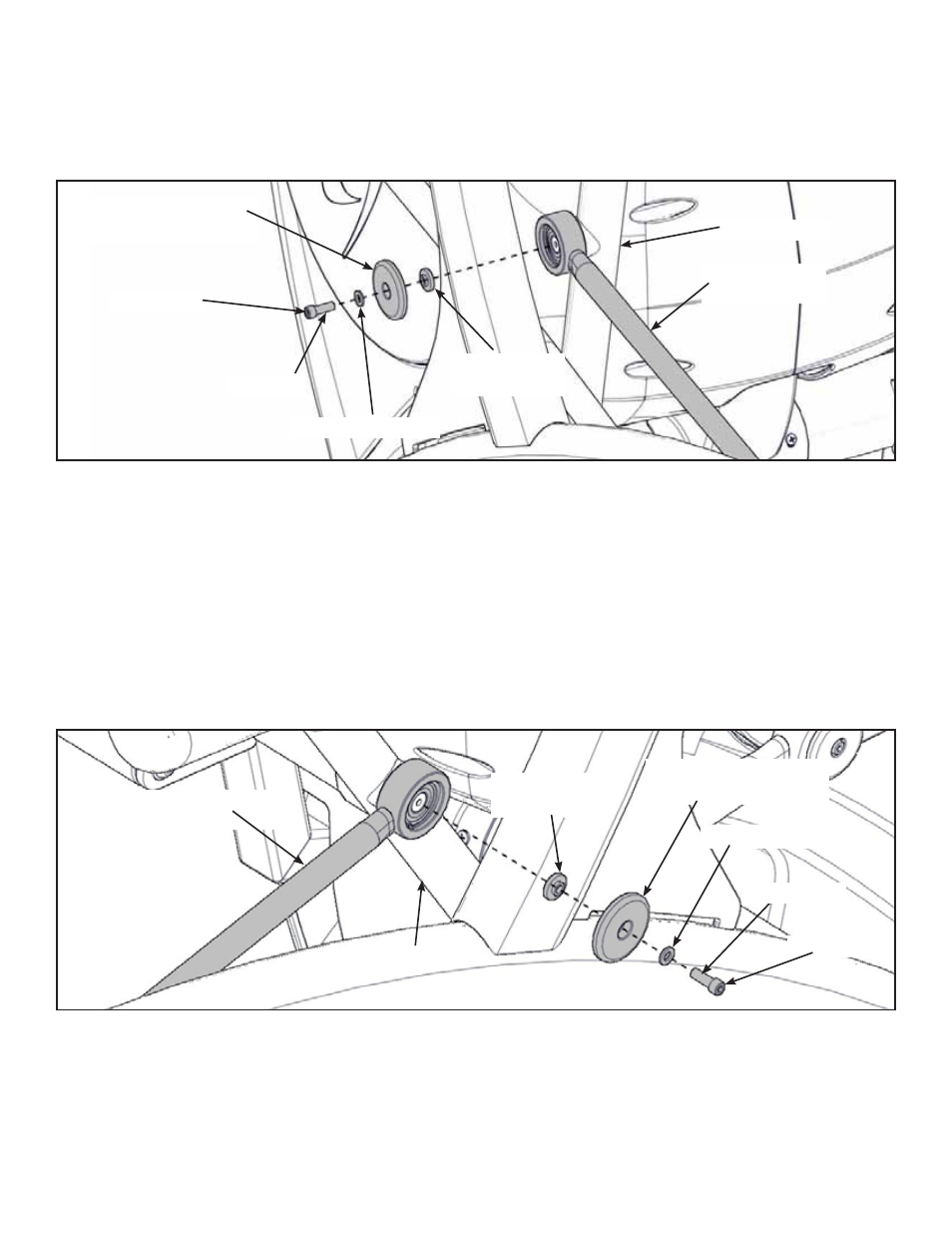

Linken Handlauf installieren
1. Den linken Handlauf nach oben drehen und die linke Verbindungsstange auf den linken Arm
schieben.
Verbindungs-
stange links
Abdeckkappe der
Verbindungsstange
Schraube
Unterlegscheibe
Arm links
Flanschab-
standsstück
Loctite
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
Rechten Handlauf installieren
1. Den rechten Handlauf nach oben drehen und die rechten Verbindungsstange auf den
rechten Arm schieben.
Verbindungsstange
rechts
Abdeckkappe der
Verbindungs stange
Schraube
Unterlegscheibe
Arm rechts
Flanschab-
standsstück
Loctite
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
