Bedienungsanleitung für Cybex
36

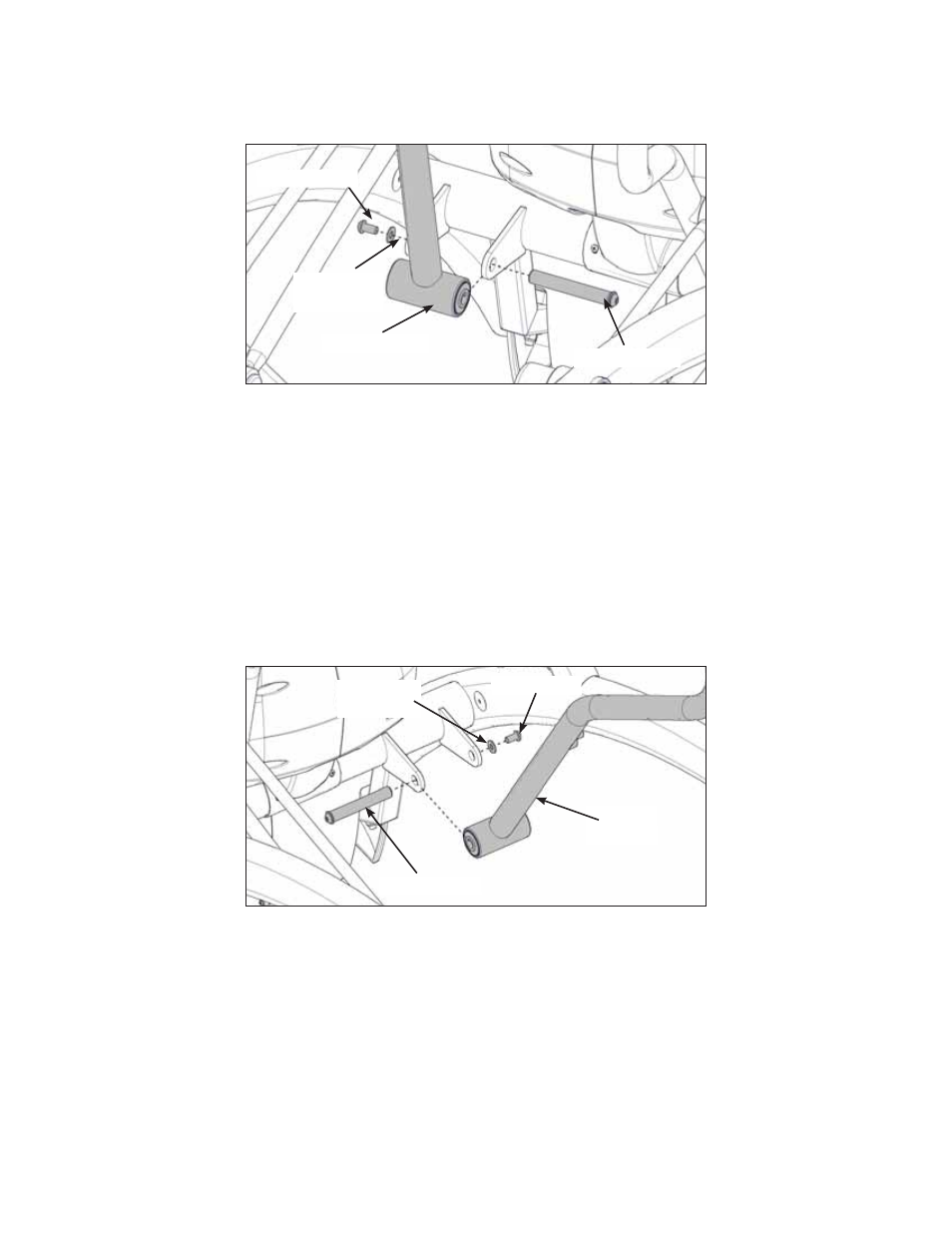

1. Eine Schraube samt Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln vom linken Handlauf
entfernen.
Griff links
Unterleg-
scheibe
Drehachse
Schraube
2. Die Drehachse herausschieben, den linken Handlauf entfernen und den Handlauf
beiseitelegen.
3. Drehen Sie den linken Handlauf um 180 Grad.
4. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
5. Den linken Handlauf positionieren und die Drehachse wieder einsetzen.
6. Schraube und Unterlegscheibe mit zwei 7/32”-Inbusschlüsseln am linken Handlauf montieren.
7. Eine Schraube samt Unterlegscheibe mit zwei 7/32”-Inbusschlüsseln vom rechten
Handlauf entfernen.
Griff
links
Unterleg-
scheibe
Schraube
Drehachse
8. Die Drehachse herausschieben, den rechten Handlauf entfernen und den Handlauf
beiseitelegen.
9. Drehen Sie den rechten Handlauf um 180 Grad.
10. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
11. Den rechten Handlauf positionieren und die Drehachse wieder einsetzen.
12. Schraube und Unterlegscheibe mit zwei 7/32”-Inbusschlüsseln am rechten
Handlauf montieren.
