Cybex 750AT Arc Trainer Benutzerhandbuch
Seite 22
Zusa mmenbau und
Einstellung
Seite 2-6
Cybex Arc Trainer 750A/750AT Bedienungsanleitung
Befestigungselemente des Modells 750 AT
Teil
Menge
Teilenummer
Beschreibung
11
4
HT592526
Kegelschraube, 10-12 x 2,00 Typ A, Flachkopf-Kreuzschlitz
12
4
HN704901
Kontermutter, 0,375-16 Nylon
13
4
HC700428
Halbrundkopf-Inbusschraube, 0,375-16 x 2,25
14
2
HT552512
Flachkopf-Kreuzschlitzschraube, selbst schneidend, 8-16 x 0,50 Typ WB
15
2 BK030204
7/32-Zoll-Inbusschlüssel
16
1 YA000201
Loctite
17
2 600A-311 Flanschabstandsstück
18
2
HS307601
Unterlegscheibe 0,281 ID x 0,500 AD x 0,062 T
19
2
HX622815
Innensechskantschraube 0,250-20 UNC-3A Edelstahl
20
2
PL-16535
Gestängekappe 2,00 AD
21
1 BK030201
3/16-Zoll-Inbusschlüssel

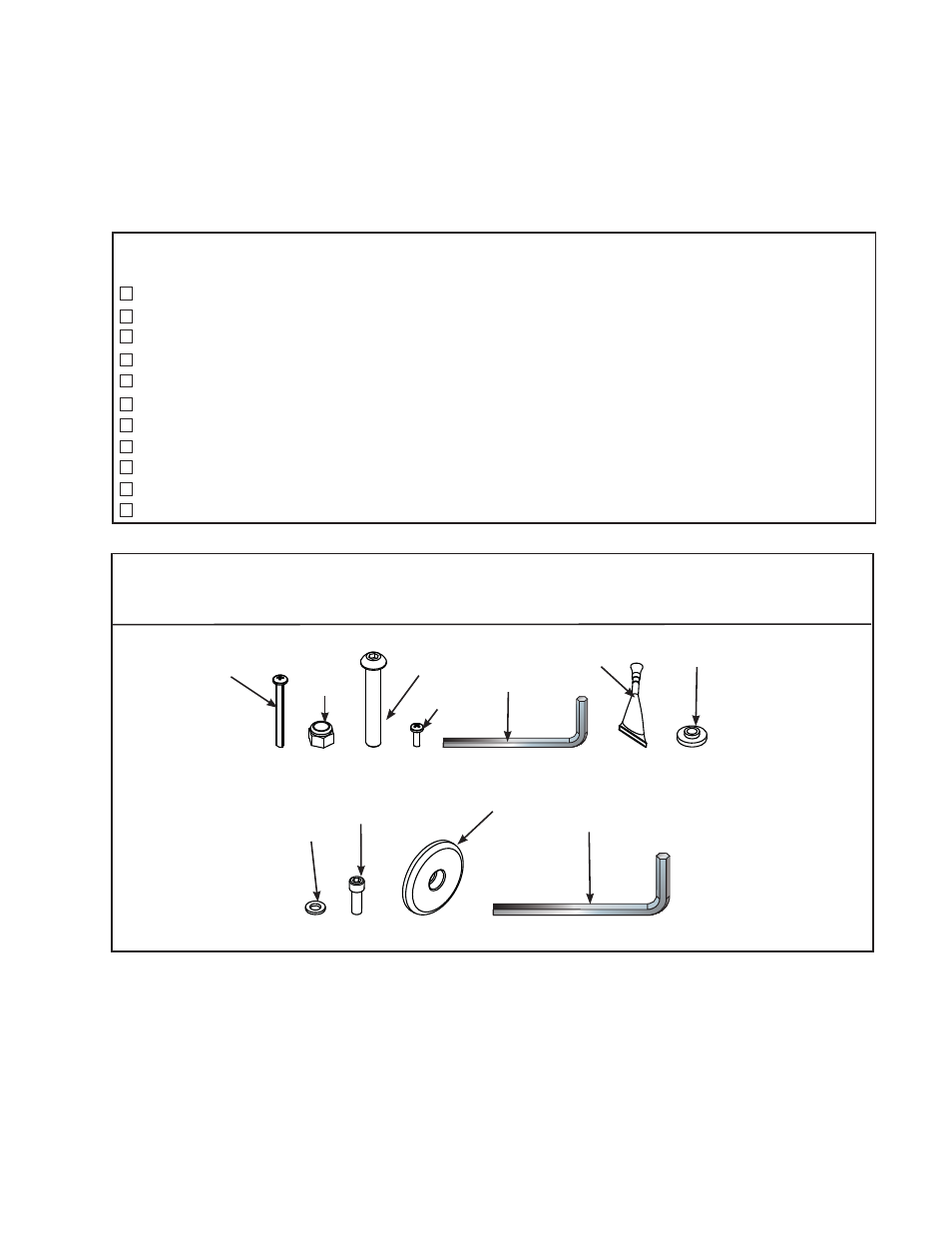

6. Inhalt der Befestigungselemente des Modells 750AT überprüfen.
Die Befestigungselemente für das Modell 750AT sind in der nachfolgenden Teileliste für dieses Gerät und in
A.
Abbildung 2b aufgeführt.
Jedes gelieferte Teil in der Liste abhaken. Siehe
B.
Kapitel 5 – Kundendienst
bzgl. Kontaktinformationen, falls
Teile fehlen sollten.
750 AT Befestigungselemente
#21
#11
#12
#13
#14
#15
#17
#18
#19
#20
#16
