Cybex Arc Trainer 750A/750AT Bedienungsanleitung
Die Gummimanschetten nach oben ziehen, um die Verbindungen zwischen Griff und Rahmen abzudecken.
G.
HINWEIS: Zum Zusammenbau des Modells 750A mit Schritt 12 fortfahren.
11. Konsole des Modells 750AT befestigen.
Die Konsole (2a), vier 0,375-16 Nylon-Kontermuttern (12) und vier 0,375-16 x 2,25 Halbrundkopf-
A.
Inbusschrauben (13) bereitlegen.
Das obere Display-Kabel an das untere Display-Kabel anschließen. Siehe Abbildung 7.
B.
Das Herzfrequenz-Displaykabel an die Herzfrequenzplatine anschließen. Siehe Abbildung 7.
C.
Das Herzfrequenzkabel an die Herzfrequenzplatine anschließen. Den Kabelbinder festziehen.
D.
Die vier 0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13) (von unten) einsetzen. Die vier 0,375-16
E.
Nylon-Kontermuttern (12) von Hand aufschrauben. Siehe Abbildung 7.
HINWEIS: Sicherstellen, dass beim Absenken der Konsole keine Kabel eingeklemmt wurden.
Die vier 0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13) mit einem 7/32-Zoll-Inbusschlüssel (15)
F.
festhalten und die Konsole mit einem 9/16-Zoll-Gabelschlüssel festziehen. Siehe Abbildung 7.

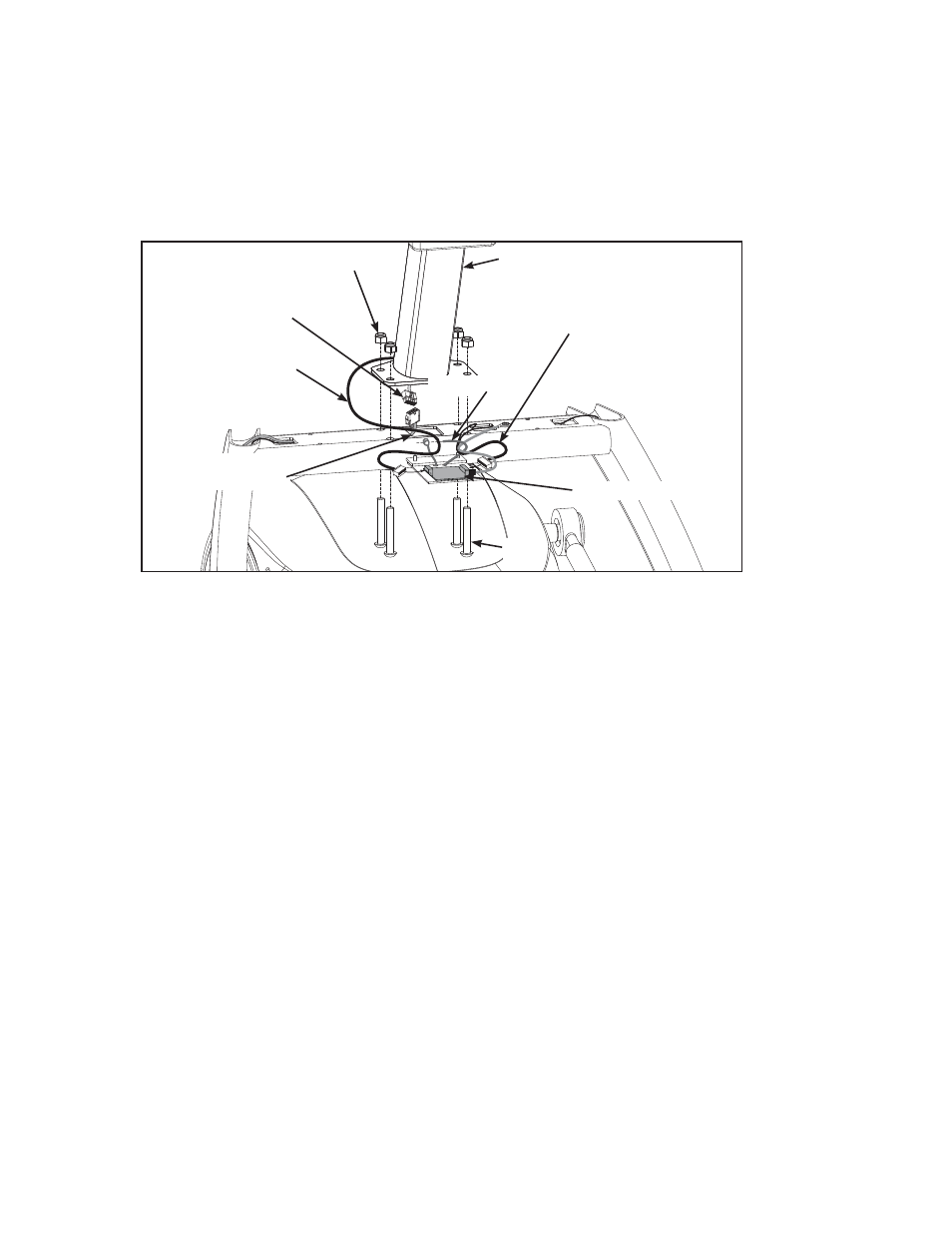

Abbildung 7 (750AT)
Herzfrequenz-
Displaykabel
Oberes Display-
Kabel
Herzfrequenzkabel
Unteres
Display-Kabel
#2a
#13
#12
Kabelbinder
Herzfrequenzplatine
