Zusammenbau und
Einstellung
Seite 2-11
Cybex Arc Trainer 750A/750AT Bedienungsanleitung

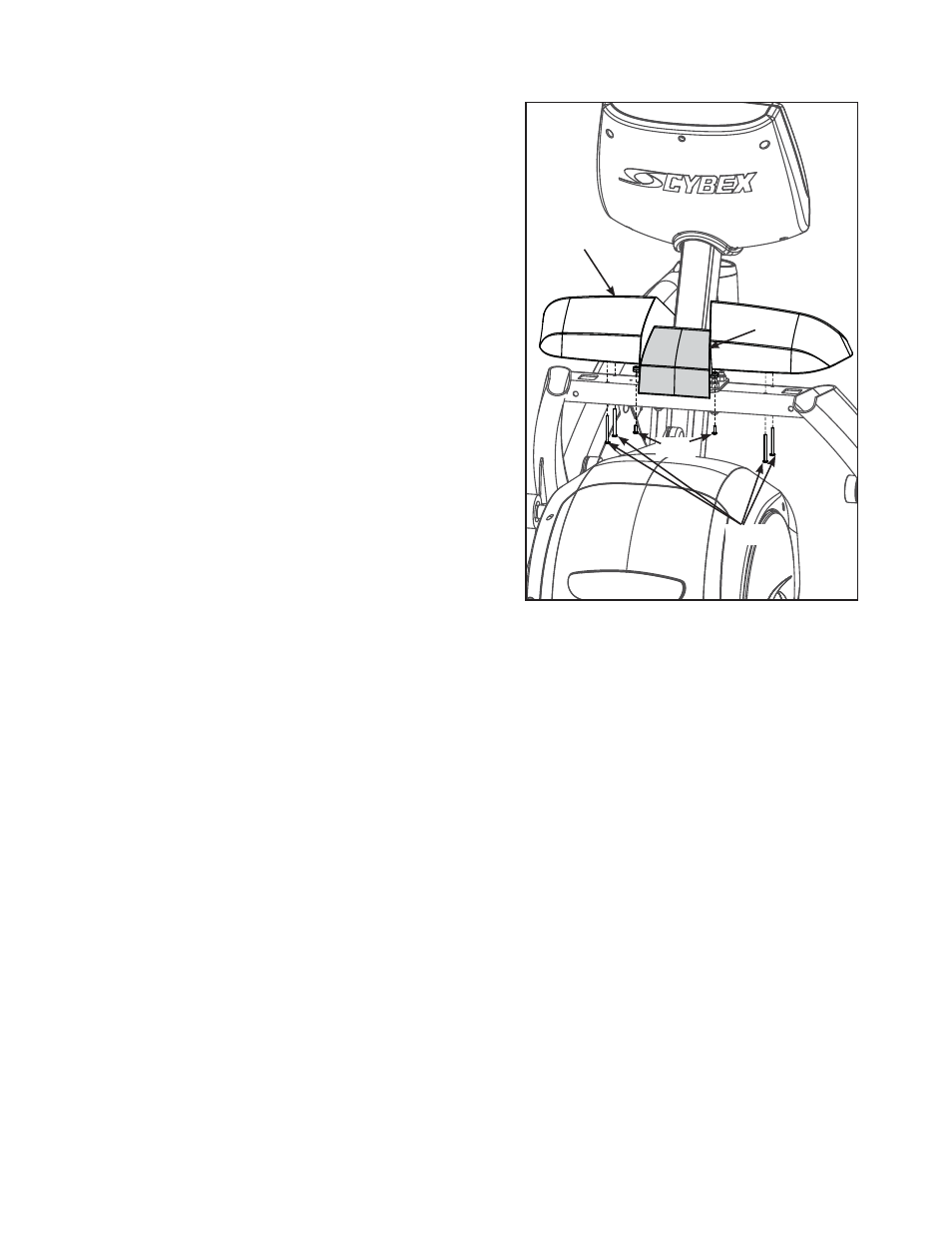

Abbildung 8
#4
#5
#11
#14
12. Zubehörablage befestigen.
Die Zubehörablage (4) und vier 10-12 x 2,00
A.
Kegelschrauben Typ A mit Flachkopf-Kreuzschlitz
(11) bereitlegen.
Die Zubehörablage (4) richtig am Hauptrahmen
B.
positionieren und die vier 10-12 x 2,00 Kegel-
schrauben Typ A mit Flachkopf-Kreuzschlitz (11)
von Hand einschrauben. Siehe Abbildung 8.
Die vier 10-12 x 2,00 Kegelschrauben Typ
C.
A mit Flachkopf-Kreuzschlitz (11) mit einem
Kreuzschlitzschraubendreher fest anziehen.
13. Ablageneinsatz befestigen.
Den Ablageneinsatz (5) und zwei 8-16 x 0,50
A.
Flachkopf-Kreuzschlitzschrauben, selbst
schneidend, Typ WB (14) bereitlegen.
Den Ablageneinsatz richtig am Hauptrahmen
B.
positionieren und die zwei 8-16 x 0,50 Flachkopf-
Kreuzschlitzschrauben, selbst schneidend, Typ WB
(14) von Hand einschrauben. Siehe Abbildung 8.
Die zwei 8-16 x 0,50 Flachkopf-Kreuzschlitz-
C.
schrauben, selbst schneidend, Typ WB (14) mit
einem Kreuzschlitzschraubendreher fest anziehen.
HINWEIS: Zum Zusammenbau des Modells 750A mit
Schritt 18 fortfahren.
