Cybex 750AT Arc Trainer Benutzerhandbuch
Seite 29

Zusammenbau und
Einstellung
Seite 2-13
Cybex Arc Trainer 750A/750AT Bedienungsanleitung
Die Verbindungsstange mit Gestängekappe mit 2,00 AD (20), Flanschabstandsstück (17), 0,250-20 UNC-
G.
3A Edelstahl Innensechskantschraube (19) und 0,281 ID x 0,500 AD x 0,062 T Unterlegscheibe (18) wie in
Abbildung 11 dargestellt mit einem 3/16-Zoll-Inbusschlüssel (7) am Handlauf anbringen. HINWEIS: Die 0,250-
20 UNC-3A Edelstahl Innensechskantschraube (19) muss mit einem Drehmoment von mindestens 10,2 Nm
(90 in/lbs) angezogen werden.
16. Rechten Handlauf installieren.
Den rechten Handlauf auf der rechten Seite am Hauptrahmen, von der der linke Handlauf in Schritt 14E
A.
entfernt wurde, richtig positionieren. Siehe Abbildungen 10 und 11.
Loctite (16) auf die Gewindegänge im Arm und der in Schritt
B.
14B entfernten Schrauben auftragen. Siehe Abbildung 11.
Den rechten Handlauf positionieren und die Gelenkachse
C.
wieder einsetzen. Siehe Abbildung 10.
Den Handlauf mit den in Schritt 14B entfernten Schrauben
D.
und Unterlegscheiben befestigen. Siehe Abbildung 10.
Die rechte Verbindungsstange, den rechten Handlauf,
E.
die Gestängekappe mit 2,00 AD (20), das Flanschab-
standsstück (17), die 0,250-20 UNC-3A Edelstahl
Innensechskantschraube (19) und die 0,281 ID x
0,500 AD x 0,062 T Unterlegscheibe (18) bereitlegen.
Siehe Abbildung 11.
Einen Tropfen Loctite (16) auf jede 0,250-20 UNC-3A
F.
Edelstahl Innensechskantschraube (19) auftragen und
einen weiteren Tropfen in die Welle gegen, mit der die
Innensechskantschraube (19) festgezogen wird.
Die Verbindungsstange mit Gestängekappe
G.
mit 2,00 AD (20), Flanschabstandsstück (17),
0,250-20 UNC-3A Edelstahl
Innensechskantschraube (19) und
0,281 ID x 0,500 AD x 0,062 T
Unterlegscheibe (18) wie in Abbildung
11 dargestellt am Handlauf befestigen.
HINWEIS:
Die 0,250-20 UNC-3A
Edelstahl Innensechskantschraube
(19) muss mit einem Drehmoment
von mindestens 10,2 Nm (90 in/lbs)
angezogen werden.

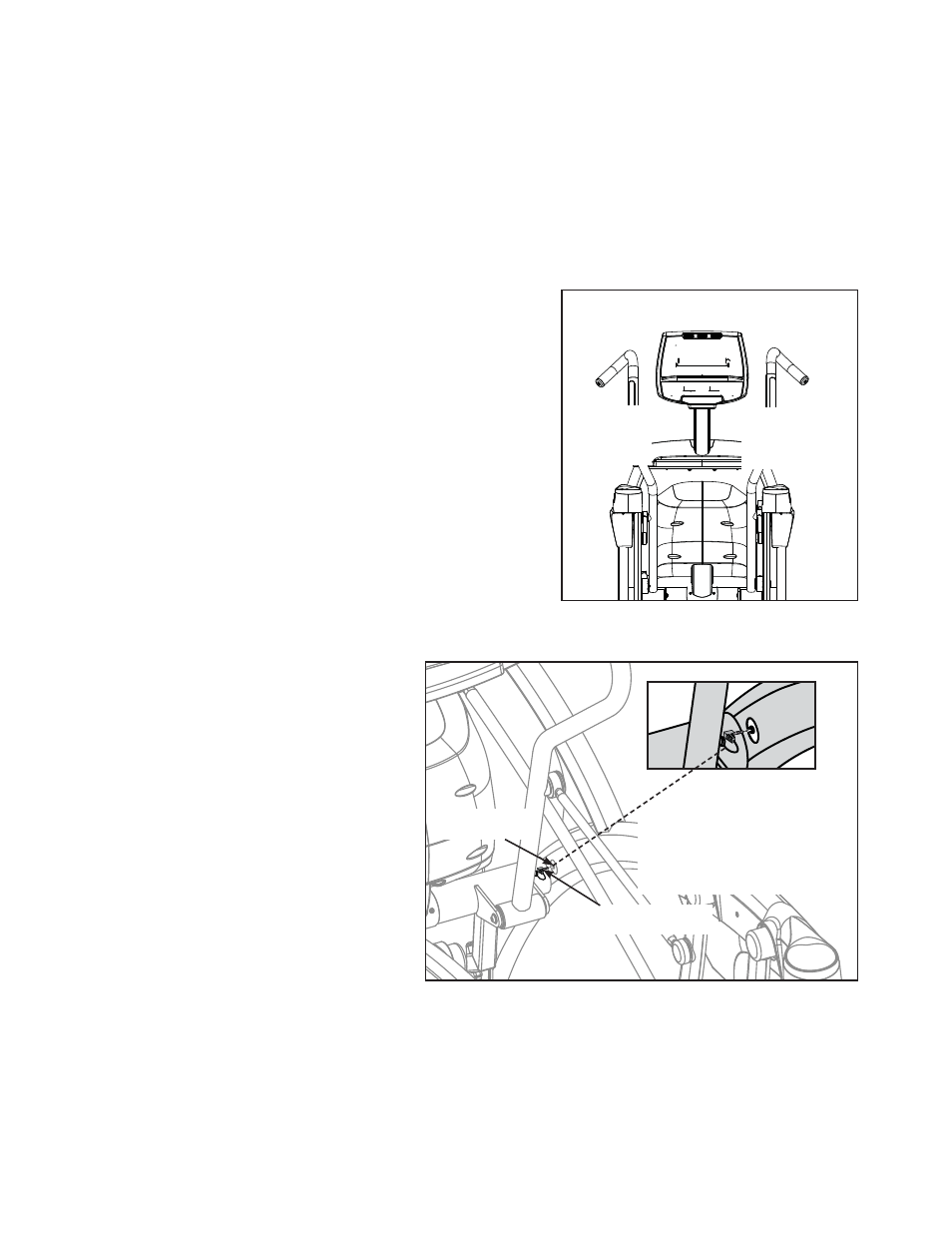

Sicherstellen, dass die Handläufe
H.
nun in der in Abbildung 12 gezeigten
Position montiert sind.
Rechter
Handlauf
Abbildung 12 (750AT)
Richtige Position
Linker
Handlauf
Abbildung 13 (750AT)
Herzfrequenzkabel
Buchse am
Hauptrahmen
HINWEIS: Den Stecker so
positionieren, dass
das Kabel während
der Benutzung nicht
am Handlauf scheuert.
