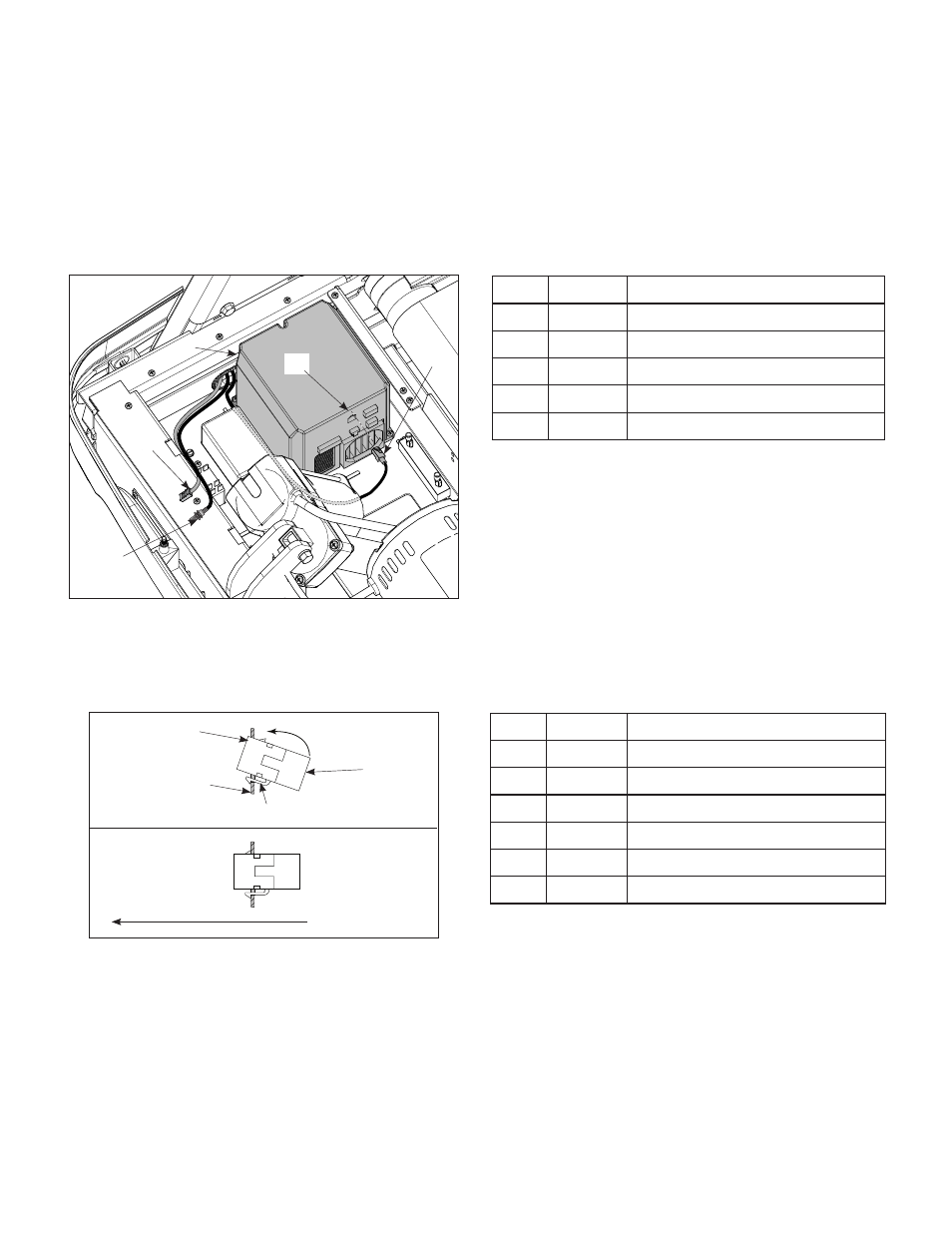

Verbinden Sie das Display-Kabel
Das Display-Kabel und das CSAFE Kabel haben die gleichen Anschlüsse. Das Display-Kabel ist
schwarz, das CSAFE Kabel ist rot.
1. Legen Sie die Kabel unter allen anderen Kabel und in Richtung der Bodenplatte.
2. Stecken Sie das Displaykabel am unteren Ende des rechten Stützenbauteils in den
Übertragungs-Port des Controllers.
3
4
5
2
1
Artikel Beschreibung
1
Controller
2
Übertragungs-Port
3
Display-Kabel, Schwarz
4
CSAFE-Kabel, rot (optional)
5
Koaxialkabel (optional)
Montieren Sie optional A/V oder CSAFE-Kabel
1. Legen Sie den CSAFE-Koppler in die Trägerplatte durch Einhaken der unteren Lasche in die
Halterung und lassen Sie sie in der oberen Lasche einrasten.
2
1
4
3
5
6
Artikel Beschreibung
1
Untere Lasche
2
Trägerplatte
3
6
CSAFE-Koppler
4
Untere Lasche
5
Installiert
6
Gerätvorderseite
