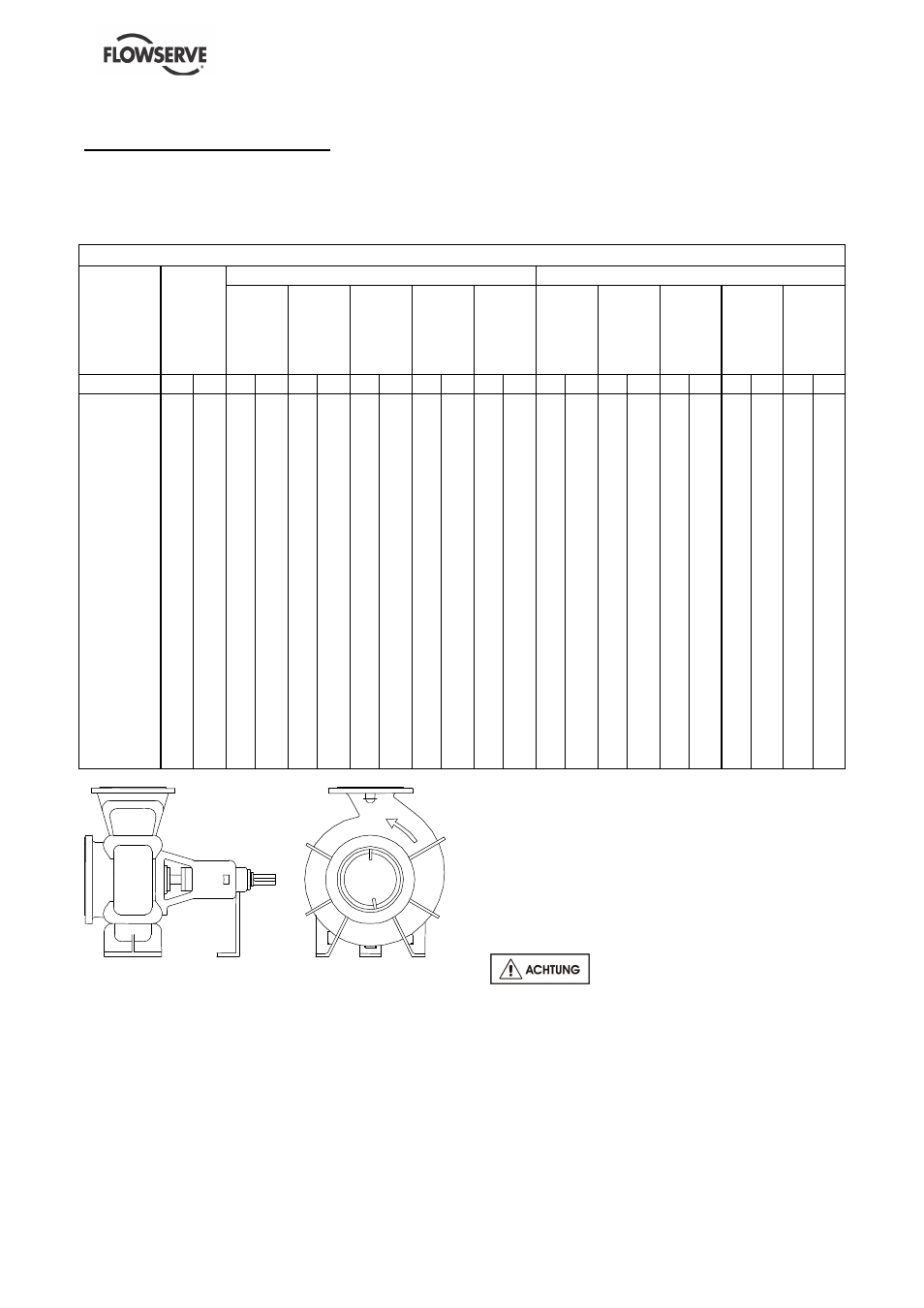

3 PUMPENBESCHREIBUNG
3.1 Konfigurationen
Das auf einem Stahlträger montierte Elektropumpen-Aggregat besteht aus einer WORTHINGTON DS Pumpe
und einem Elektromotor, der mit einer Kupplung plus Abstandhalter angeschlossen ist.
MAXIMALER DRUCK
Pumpentyp
und Größe
Maxima-
ler
Betriebs
druck
am
Saug-
flansch
Maximaler Betriebsdruck
Prüfdruck
G
RAUGU
β
EN-GJL-
250
NI
RESIST
(D2)
GUSS-
EISEN
MIT
KUGEL-
GRAPHIT
EN-GJS-
400-15
STAHL
X2CrNiMo
17-12-2
GUSS-
STAHL
G
RAUGU
β
EN-GJL-
250
NI
RESIST
(D2)
GUSS-
EISEN
MIT
KUGEL-
GRAPHIT
EN-GJS-
400-15
STAHL
X2CrNiMo
17-12-2
GUSS-
STAHL
bar
psi bar psi bar psi bar psi bar psi bar psi bar psi bar psi bar psi bar psi bar psi
200 DS 401
4
58
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
200 DS 451
5
72
10 145 13 188 15 218 16 232 18 261 15 218 19 276 22 319 24 348 27 392
200 DS 552
6
87
15 218 20 290 23 334 25 363 27 392 23 334 30 435 35 508 37 537 41 595
250 DS 401
3
43
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
250 DS 452
4
58
10 145 13 188 15 218 16 232 18 261 15 218 19 276 22 319 24 348 27 392
250 DS 552
5
72
15 218 20 290 23 334 25 363 27 392 23 334 30 435 35 508 37 537 41 595
300 DS 401
8
116
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
300 DS 452
3
43
10 145 13 188 15 218 16 232 18 261 15 218 19 276 22 319 24 348 27 392
300 DS 553
3
43
15 218 20 290 23 334 25 363 27 392 23 334 30 435 35 508 37 537 41 595
350 DS 703
6
87
10 145 13 188 15 218 16 232 18 261 15 218 19 276 18 261 19 276 22 319
350 DS 854
6
87
15 218 20 290 23 334 25 363 27 392 23 334 30 435 35 508 37 537 41 595
400 DS 553
3
43
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
400 DS 603
7
101
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
400 DS 704
3
43
10 145 13 188 15 218 16 232 18 261 15 218 19 276 22 319 24 348 27 392
400 DS 855
4
58
15 218 20 290 23 334 25 363 27 392 23 334 30 435 35 508 37 537 41 595
500 DS 704
2.6
38
10 145 13 188 15 218 16 232 18 261 15 218 19 276 22 319 24 348 27 392
600 DS 604
3
43
8
116 10 145 12 174 13 188 15 218 12 174 15 218 18 261 19 276 22 319
•
Minimale Temperatur des Fördermediums
................................................ -10 °C (14 °F)
•
Maximale Umgebungstemperatur
................................................ 40 °C (104 °F)
•
Maximaler Gehalt an gelösten Feststoffen
....................................... 50 g/m
3
(0.003 lbm/ft
3
)
•
Dichte .................................................. 1
•
Viskosität ............................. 1 mm²/s (31 SSU)
Die maximale Drehzahl ist die auf
dem Typenschild der Pumpe angegebene.
