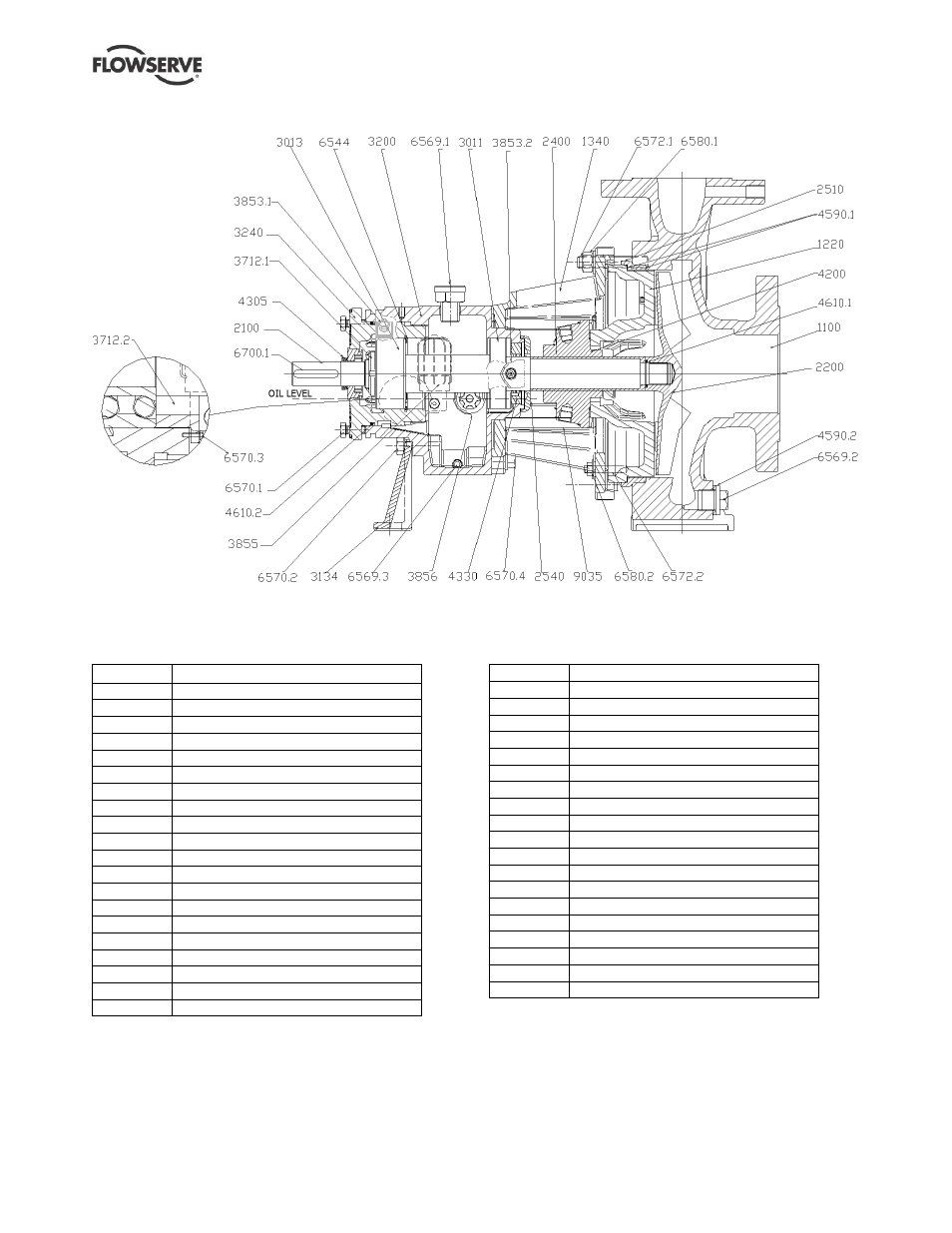

8.2.3 Schnittzeichnung für Pumpen mit versenktem Laufrad
8.2.4 Teileliste für Pumpen mit versenktem Laufrad
Position Beschreibung
1100 Gehäuse
1220 Abdeckung
1340 Adapter
2100 Welle
2200 Laufrad
2400 Hülse *
2510 Abstandsring
2540 Spritzring (Flüssigkeit)
3011 Radialkugellager
3013 Kugeldrucklager
3134 Stützfuß
3200 Lagergehäuse
3240 Lagerträger
3712.1 Lager-Klemmmutter
3712.2 Lager-Klemmmutter
3853.1 Fettnippel (nur bei Fettschmierung) *
3853.2 Fettnippel (nur bei Fettschmierung) *
3855 Ölstandsregler (nur bei Ölschmierung) *
3856 Ölschauglas
4200 Gleitringdichtung
4305 Wellendichtungsring
4330 Labyrinthring
4590.1 Flachdichtung
4590.2 Flachdichtung *
4610.1 O-Ring
4610.2 O-Ring
6544 Sprengring
6569.1 Verschlussschraube (Einfüllung)
6569.2 Verschlussschraube *
6569.3 Verschlussschraube (magnetisch)
6570.1 Schraube
6570.2 Schraube
6570.3 Schraube
6570.4 Schraube
6572.1 Bolzen
6572.2 Bolzen
6580.1 Mutter
6580.2 Mutter
6700.1 Passfeder
9035 Schutzvorrichtung
* Standardoption
Die Zeichnung ist B731/2083 entnommen
