Flowserve MSS - Handbuch (Seite 13)

13
Geteilte Gleitringdichtung MSS für Rührwerke - Montage- und Wartungsanleitung für Maschinenbauteile
4.500 6.88 0.500 9.25 8.25 1.06 3.38 4.38
4.625 7.00 0.500 9.38 8.38 1.06 3.38 4.38
4.750 7.12 0.500 9.50 8.50 1.06 3.38 4.38
4.875 7.25 0.500 9.62 8.62 1.06 3.38 4.38
5.000 7.75 0.625 10.75 9.50 1.31 3.88 4.88
5.250 8.00 0.625 11.00 9.75 1.31 3.88 4.88
5.500 8.25 0.625 11.25 10.00 1.31 3.88 4.88
5.750 8.50 0.625 11.50 10.25 1.31 3.88 4.88
6.000 8.75 0.625 11.75 10.50 1.31 3.88 4.88
6.250 9.00 0.625 12.00 10.75 1.31 3.88 4.88
6.500 9.25 0.625 12.25 11.00 1.31 3.88 4.88
6.750 9.50 0.625 12.50 11.25 1.31 3.88 4.88
7.000 9.75 0.625 12.75 11.50 1.31 3.88 4.88
7.250 10.00 0.625 13.00 11.75 1.31 3.88 4.88
7.500 10.25 0.625 13.25 12.00 1.31 3.88 4.88
7.750 10.50 0.625 13.50 12.25 1.31 3.88 4.88
8.000 10.75 0.625 13.75 12.50 1.31 3.88 4.88
8.250 11.00 0.625 14.00 12.75 1.31 3.88 4.88
8.500 11.25 0.625 14.25 13.00 1.31 3.88 4.88
8.750 11.50 0.625 14.50 13.25 1.31 3.88 4.88
9.000 12.25 0.750 16.00 14.50 1.69 4.62 5.62
9.500 12.75 0.750 16.50 15.00 1.69 4.62 5.62
10.000 13.25 0.750 17.00 15.50 1.69 4.62 5.62
10.500 13.75 0.750 17.50 16.00 1.69 4.62 5.62
11.000 14.25 0.750 18.00 16.50 1.69 4.62 5.62
11.500 14.75 0.750 18.50 17.00 1.69 4.62 5.62
12.000 15.25 0.750 19.00 17.50 1.69 4.62 5.62
A C D E F G H J
±.001" Min. Min. Min. Min.

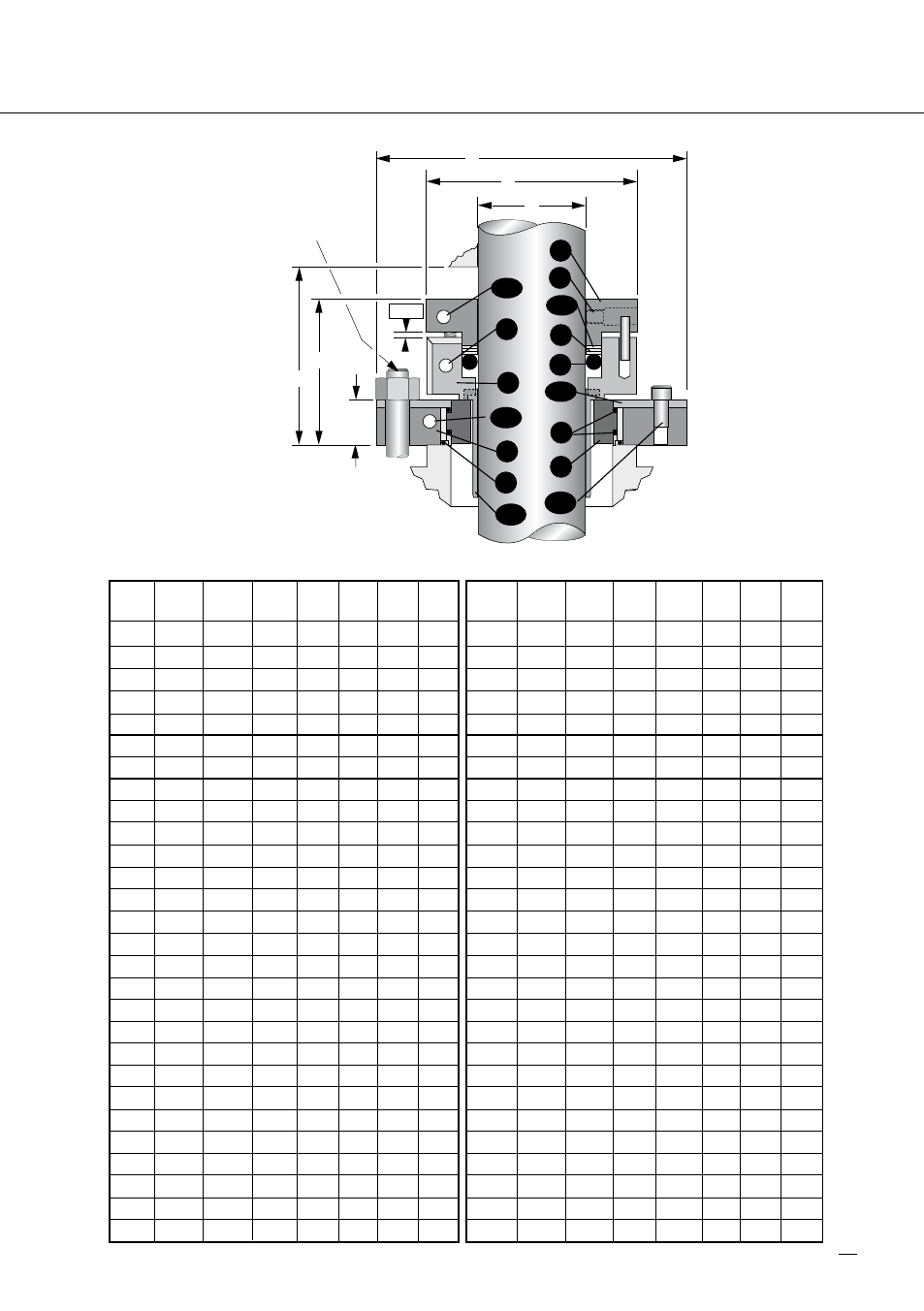

Abmessungen für die MSS ohne Einbauführung (siehe Abbildung 3)
A C D E F G H J
±.001" Min. Min. Min. Min.
1.000 3.38 0.500 5.75 4.75 1.06 3.38 4.38
1.125 3.50 0.500 5.88 4.88 1.06 3.38 4.38
1.250 3.62 0.500 6.00 5.00 1.06 3.38 4.38
1.375 3.75 0.500 6.12 5.12 1.06 3.38 4.38
1.500 3.88 0.500 6.25 5.25 1.06 3.38 4.38
1.625 4.00 0.500 6.38 5.38 1.06 3.38 4.38
1.750 4.12 0.500 6.50 5.50 1.06 3.38 4.38
1.875 4.25 0.500 6.62 5.62 1.06 3.38 4.38
2.000 4.38 0.500 6.75 5.75 1.06 3.38 4.38
2.125 4.50 0.500 6.88 5.88 1.06 3.38 4.38
2.250 4.62 0.500 7.00 6.00 1.06 3.38 4.38
2.375 4.75 0.500 7.12 6.12 1.06 3.38 4.38
2.500 4.88 0.500 7.25 6.25 1.06 3.38 4.38
2.625 5.00 0.500 7.38 6.38 1.06 3.38 4.38
2.750 5.12 0.500 7.50 6.50 1.06 3.38 4.38
2.875 5.25 0.500 7.62 6.62 1.06 3.38 4.38
3.000 5.38 0.500 7.75 6.75 1.06 3.38 4.38
3.125 5.50 0.500 7.88 6.88 1.06 3.38 4.38
3.250 5.62 0.500 8.00 7.00 1.06 3.38 4.38
3.375 5.75 0.500 8.12 7.12 1.06 3.38 4.38
3.500 5.88 0.500 8.25 7.25 1.06 3.38 4.38
3.625 6.00 0.500 8.38 7.38 1.06 3.38 4.38
3.750 6.12 0.500 8.50 7.50 1.06 3.38 4.38
3.875 6.25 0.500 8.62 7.62 1.06 3.38 4.38
4.000 6.38 0.500 8.75 7.75 1.06 3.38 4.38
4.125 6.50 0.500 8.88 7.88 1.06 3.38 4.38
4.250 6.62 0.500 9.00 8.00 1.06 3.38 4.38
4.375 6.75 0.500 9.12 8.12 1.06 3.38 4.38
 Stifte f D, gleichmäßig
plaziert auf Lochkreis F
MSS ohne Einbauführung Abbildung 3
C
J
H
G
A
E
K1
1
K
K2
3
G
M2
P2
P1
P
6
5
RP
2
K3
.12"
