Betriebsanleitung
Kühlwasserbegrenzer Gestramat
®
CW 41, CW 41/4
PN 16, DN 25 –100
GESTRA AG
Postfach 10 54 60, D-28054 Bremen
Münchener Str. 77, D-28215 Bremen
Telefon +49 (0) 421 35 03 - 0, Telefax +49 (0) 421 35 03 - 393
E-Mail [email protected], Internet www.gestra.de
802993-00/805cs · © 1991 GESTRA AG · Bremen · Printed in Germany

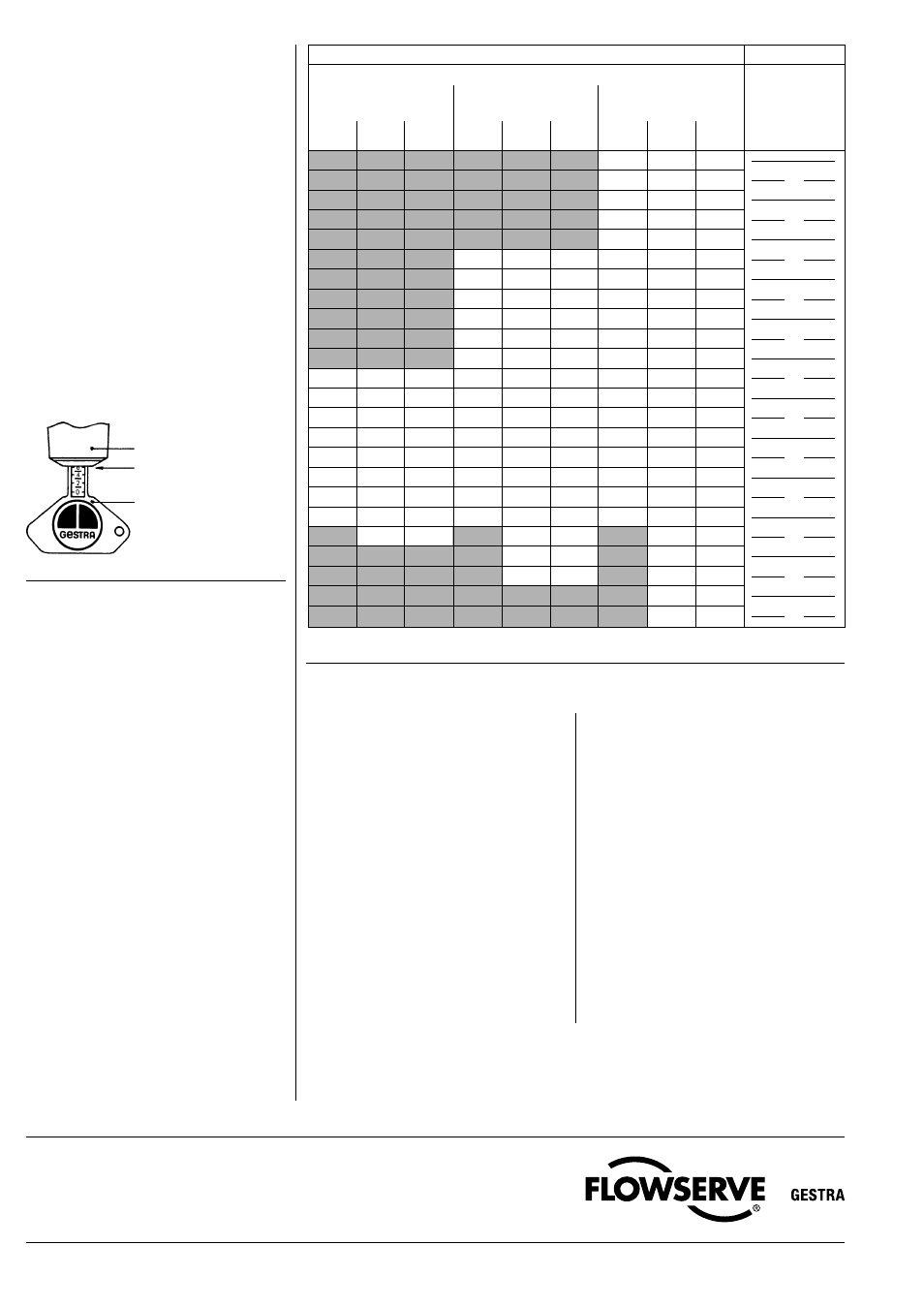

Einstellvorrichtung des CW 41
An dieser Kante wird die
Schlüsselskala abgelesen
Schlüssel bis zum Einrasten in
die Einstellvorrichtung stecken
Einstelltabelle CW 41 wr, ws, nr, ns, kr, ks
Gewünschte Austrittstemperatur in °C
DN 25 DN 40, 50 DN 80, 100
Einstellwert
der
Schlüsselskala wr nr kr wr nr kr wr nr kr
ws ns ks ws ns ks ws ns ks
63 109 74
57 104 69
54 100 65
51 95 60
49 90 55
68 114 79 47 86 51
60 107 72 45 81 48
54 100 65 43 77 42
50 93 58 41 72 37
47 86 51 39 67 32
44 79 44 37 63 27
68 114 79 41 72 37 36 58 23
54 100 65 38 65 30 34 53 18
47 82 51 36 58 23 33 49 14
41 72 37 33 51 16 31 44 0 9
36 58 23 31 44 0 9 30 39 0 4
31 44 0 9 28 37 0 2 27 35 0 0
25 30 – 0 5 25 30 – 0 5 25 30 – 0 5
18 16 –19 20 23 –12 20 25 –10
0 3 –32 16 –19 21 –14
0 9 –26 16 –19
0 3 –32 11 –24
0 7 –28
0 3 –32
22
20
18
16
14
12
10
8
6
4
2
0
Temperatureinstellung
GESTRA Kühlwasserbegrenzer CW 41 . . . – genaue
Bezeichnung siehe Typenschild – können vor der In-
betriebnahme mit dem Einstellschlüssel auf die ge-
wünschte Kühlwasser-Austrittstemperatur voreingestellt
werden. Den Einstellwert der Schlüsselskala entnimmt
man der Einstelltabelle.
Die genaue Einstellung der Austrittstemperatur erfolgt erst
nach der Inbetriebnahme des CW durch schrittweise
¼ bis ½ Umdrehung des für alle CW 41 einheitlichen
Einstellschlüssels.
Die Austrittstemperatur wird von dem zugehörigen Ther-
mometer angezeigt.
Es ist zu beachten, dass die Anpassungszeit der Anlage
an eine neue Temperatureinstellung etwa 10 bis 15
Minuten betragen kann.
Vergrößerung des Fühlstromes
Im Lieferzustand ist Stellschraube 7.6 so eingestellt, dass
sie den Kegel 2 nicht berührt. Die Vergrößerung des Fühl-
stromes erfolgt durch die Einstellung des Kegelvorhubs:
1. Durch Linksdrehen des Schlüssels 11 den Kegel 2 in
Schließstellung bringen. Das Manometer 15 zeigt dann
den Vordruck an.
2. Stellschraube 7.6 solange rechtsherum drehen, bis das
Manometer einen Druckabfall anzeigt (Öffnungsbeginn
des Kegels).
3. Den gewünschten Kegelvorhub einstellen (im Normal-
fall sind ¼ bis ½ Umdrehung ausreichend). Eine volle
Umdrehung rechtsherum ergibt ca. 1,2 mm Kegelhub.
Störfälle
Ursachen und Gegenmaßnahmen
1. Diskontinuierliche Arbeitsweise, periodisches
Öffnen und Schließen des Kegels, instabile Regel-
stellung.
Die Ursache kann eine zu lange Rohrstrecke zwischen
Wärmetauscher und Kühlwasserbegrenzer sein.
Abhilfe durch Installation des CW direkt hinter dem
Wärmetauscher oder, wenn das nicht möglich ist, Ein-
stellung eines größeren Fühlstromes.
2. Schwergängige / blockierte Einstellvorrichtung
Als Ursache kommen Fremdkörper/Schmutz oder Kalk-
ablagerungen im Gerät in Frage.
Abhilfe durch Reinigung des Kühlwasserbegrenzers
und Vorschalten eines Schmutzfängers. Bei Kalkab-
lagerungen hilft nur Wasserenthärtung oder notfalls
eine größere Einstellung (niedrigere Austrittstem-
peratur).
3. Zu hohe Kühlwasser-Austrittstemperatur
Mögliche Ursachen sind eine falsche Temperaturein-
stellung. Ablagerungen im Gerät, die den Kegelhub
behindern oder Störungen im Wasserzulauf.
Maßnahmen: Wasserzulauf kontrollieren. Durch Betä-
tigen der Einstellvorrichtung am Kühlwasserbegren-
zer die Beweglichkeit des Kegels überprüfen (siehe
hierzu auch Ziffer 2.). Richtige Temperatureinstellung
nach der Einstelltabelle vornehmen.
4. Zu niedrige Kühlwasser-Austrittstemperatur
Mögliche Ursachen: Falsche Temperatureinstellung,
Ablagerungen, die die Schließbewegung des Kegels
behindern oder eine zu große Fühlstrommenge.
Maßnahmen: Beweglichkeit des Kegels überprüfen;
Einstellvorrichtung mehrfach betätigen (siehe hierzu
auch Ziffer 2.). Neueinstellung der Kühlwasser-Aus-
trittstemperatur anhand der Einstelltabelle vornehmen.
Prüfen, ob ein eventuell zu großer Vorhub eingestellt
wurde. Vorhubschraube gegebenenfalls zurückdrehen.
