4

Flow Control Division

Kämmer Ventile

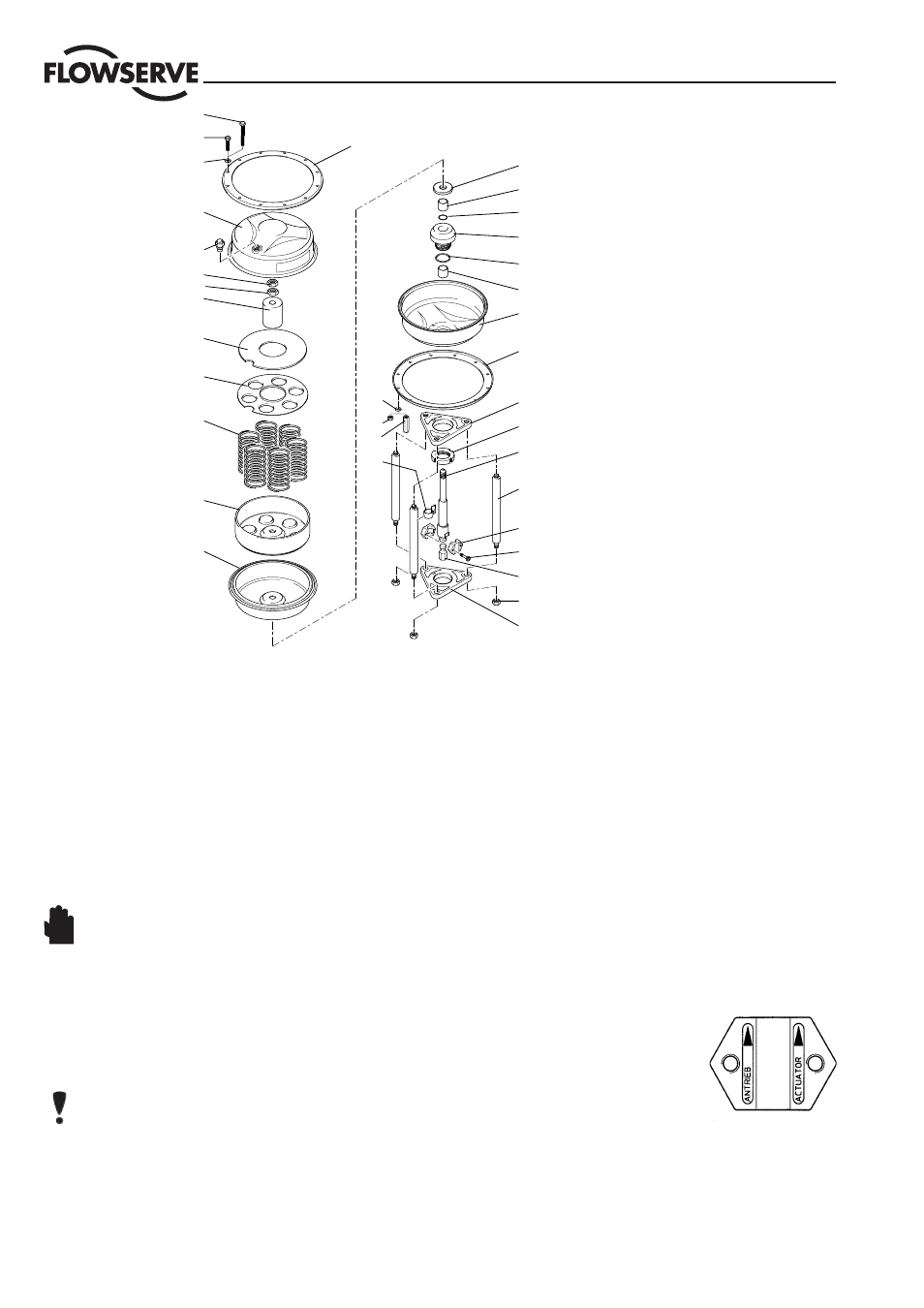

Abb. 1: Serie 2, Auf-Zu Stellantrieb, Feder schließt

6

STELLANTRIEB VOM VENTIL AB- UND ANBAUEN

6.1

STELLANTRIEB VOM VENTIL ABBAUEN

(siehe Abb. 1)

6.1.1

Zuluft abschalten.

WARNUNG:

Antrieb drucklos schalten und

Prozessmedium ablassen, bevor Wartungsarbeiten
durchgeführt werden. Nichtbeachtung kann zu ernsten
Verletzungen führen.

6.1.2

Bei Bedarf Verrohrung abbauen.

6.1.3

2 Schrauben (13) entfernen und Kupplung (12) abnehmen.

6.1.4

Befestigubgsmutter der Jochstangen (15) lösen und
abnehmen. Antrieb vorsichtig vom Ventil abnehmen.

6.1.5

Kupplungseinsatz (14) nach Lösen der Kontermutter
abschrauben

HINWEIS:

mit Schlüssel am Kupplungseinsatz

Kegelstange gegen Verdrehen sichern.

6.2

STELLANTRIEB AN VENTIL ANBAUEN

(siehe Abb. 1)

Die Federstange des Antriebs muß voll ausgefahren
sein. D.h. bei Variante Feder schließt Antrieb voll ent-
lüften, bei Variante Feder öffnet Antrieb voll belüften.

Bei allen Reparaturarbeiten ist der Stellantrieb vom Ventil zu trennen.
Wartungs- und Einstellarbeiten können jedoch im eingebauten Zustand ausgeführt werden.
Achtung: Die Sitz-Kegelgarnitur eines Ventils ist sehr empfindlich. Es muß darauf geachtet werden, daß die Garnitur nicht beschädigt wird.
Die obere Jochplatte (8) mit den Jochstangen (11) wird immer gemeinsam mit dem Antrieb demontiert bzw montiert.

1

Scheibe

2

Gleitlager

3

O-Ring 22 x 2

4

Führungsbuchse

5

O-Ring 32,99 x 2,62

6

Gehäuseunterteil

7

Flansch

8

Jochplatte

9

Nutmutter M 38 x 1,5

10

Federstange

11

Jochstange

12

Kupplungshälfte

13

Schraube

14

Kupplungseinsatz

15

Mutter

16

Jochplatte

17

Scheibe, Ø 6,4

18

Mutter, M 6

19

Hubskala, kpl.

20

Schraube M 6 x 25

21

(De)Kompressionsschrauben

22

Gehäuseoberteil

23

Entlüfter

24

Kontermutter

25

Hülse

26

Scheibe

27

Federteller

28

Kolben

29

Membrane

30

Federsatz

31

Mutter

32

Mutter

Der Ventilkegel muß im Ventilsitz aufliegen d.h.
Ventilspindel von Hand ganz eindrücken.

6.2.1

Die Kontermutter des Kupplungseinsatzes (14) nach
vorherigem Aufschrauben so tief wie möglich auf Kegel-
stange aufschrauben.

6.2.2

Antrieb auf Ventil aufsetzen, dabei untere
Jochstangengewinde in Jochplatte (16) einführen.

6.2.3

Den Kupplungseinsatz auf der Kegelstange soweit nach
oben gegen den Antrieb herausdrehen
(Vorsicht die Kegelstange selbst
darf sich nicht drehen), bis die
Jochstangen ca. 2mm von der
unteren Jochplatte abheben.

6.2.4

Die Kupplung (12) mit den beiden
Schrauben (13) anbringen. Dabei
beachten, dass die Pfeile auf den Kupplungshälften nach
oben zeigen.

1

2

3

4

5

2

6

7

8

9

10

11

12

13

14

15

16

17

18
31
19

21

20

18

22

23

24
32
25

26

27

28

29

7

30

STOP!
