Lange (De)Kompressionsschrauben (21) gleichmäßig über
lange Muttern (31) lösen, bis die Antriebsfedern vollständig
entlastet sind.
8.1.1.6
Gehäuseoberteil (22) abnehmen.
8.1.1.7
Mit einem Schraubenschlüssel Federstange (10) gegen
Verdrehen sichern und Kontermutter (24) und Mutter (32)
entfernen.
8.1.1.8
Folgende Teile ausbauen:
Hülse (25), Scheibe (26), Federteller (27), Federsatz (30),
Kolben (28), Membran (29), Scheibe (1) und Federstange
(10).
8.1.1.9
Mit einem Hakenschlüssel Nutmutter (9) lösen und entfer-
nen.
8.1.1.10 Führungsbuchse (4) und Jochplatte (8) abnehmen.
8.1.2
Antriebe mit Wirkungsweise "Feder öffnet"
8.1.2.1
Nach Bedarf Stellantrieb wie in Abschnitt 1.1 beschrieben
abbauen.
8.1.2.2
Alle Befestigungsschrauben (20) entfernen.
8.1.2.3
Gehäuseoberteil (22) abnehmen.
8.1.2.4
Mit einer geeigneten Presse Federsatz komprimieren.
8.1.2.5
Mit einem Schraubenschlüssel Federstange (10) gegen
Verdrehen sichern und Kontermutter (24) und Mutter (32)
entfernen.
8.1.2.6
Folgende Teile ausbauen:
Scheibe (1), Membran (29), Kolben (28), Federsatz (30),
Federteller (27), Scheibe (26) und Hülse (25),
8.1.2.7
Mit einem Hakenschlüssel Nutmutter (9) lösen und entfer-
nen.
8.1.2.8
Führungsbuchse (4) und Jochplatte (8) abnehmen.
8.2
STELLANTRIEB ZUSAMMENBAUEN
(siehe Abb. 1 und 2)
8.2.1
Antriebe mit Wirkungsweise "Feder schließt"
8.2.1.1
Führungsbuchse (4) in das Gehäuseunterteil einsetzen.
8.2.1.2
Obere Jochplatte aufsetzen, dabei darauf achten, dass die
Nase in dem unteren Gehäuseteil in der Bohrung der
Jochplatte sitzt (siehe Abb. 2).
8.2.1.3
Nutmutter (9) aufsetzten und mit einem Hakenschlüssel fest
anziehen
8.2.1.4
Federstange (10), Scheibe (1), Membran (29), Kolben (28),
Federsatz (30), Federteller (27), Scheibe (26) und Hülse
(25) wieder einbauen.
Abb. 2: Verdrehsicherung

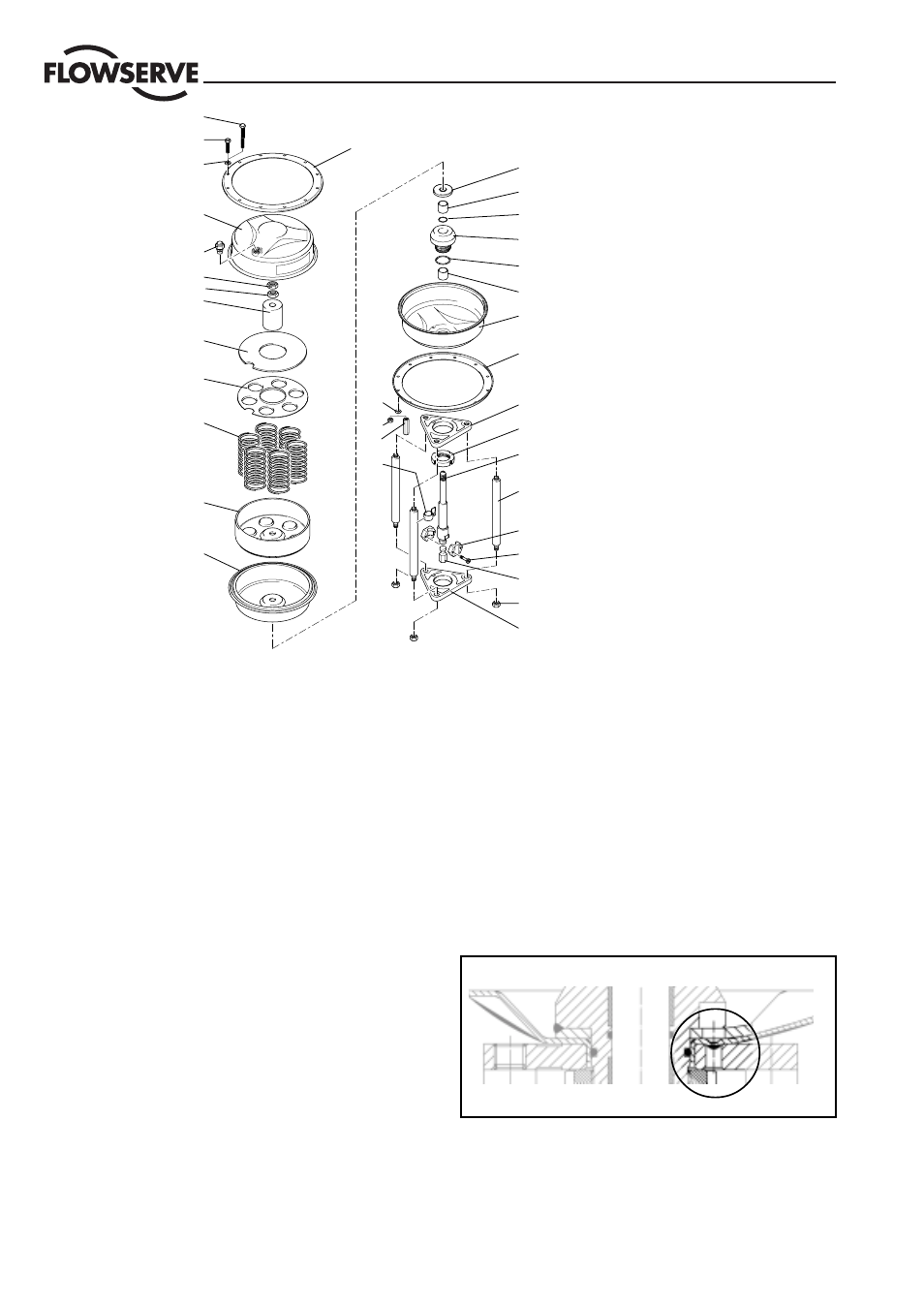

Abb. 1: Serie 2, Auf-Zu Stellantrieb, Feder schließt
1
Scheibe
2
Gleitlager
3
O-Ring 22 x 2
4
Führungsbuchse
5
O-Ring 32,99 x 2,62
6
Gehäuseunterteil
7
Flansch
8
Jochplatte
9
Nutmutter M 38 x 1,5
10
Federstange
11
Jochstange
12
Kupplungshälfte
13
Schraube
14
Kupplungseinsatz
15
Mutter
16
Jochplatte
17
Scheibe, Ø 6,4
18
Mutter, M 6
19
Hubskala, kpl.
20
Schraube M 6 x 25
21
(De)Kompressionsschrauben
22
Gehäuseoberteil
23
Entlüfter
24
Kontermutter
25
Hülse
26
Scheibe
27
Federteller
28
Kolben
29
Membrane
30
Federsatz
31
Mutter
32
Mutter
