Inbetriebnahme
Fortsetzung

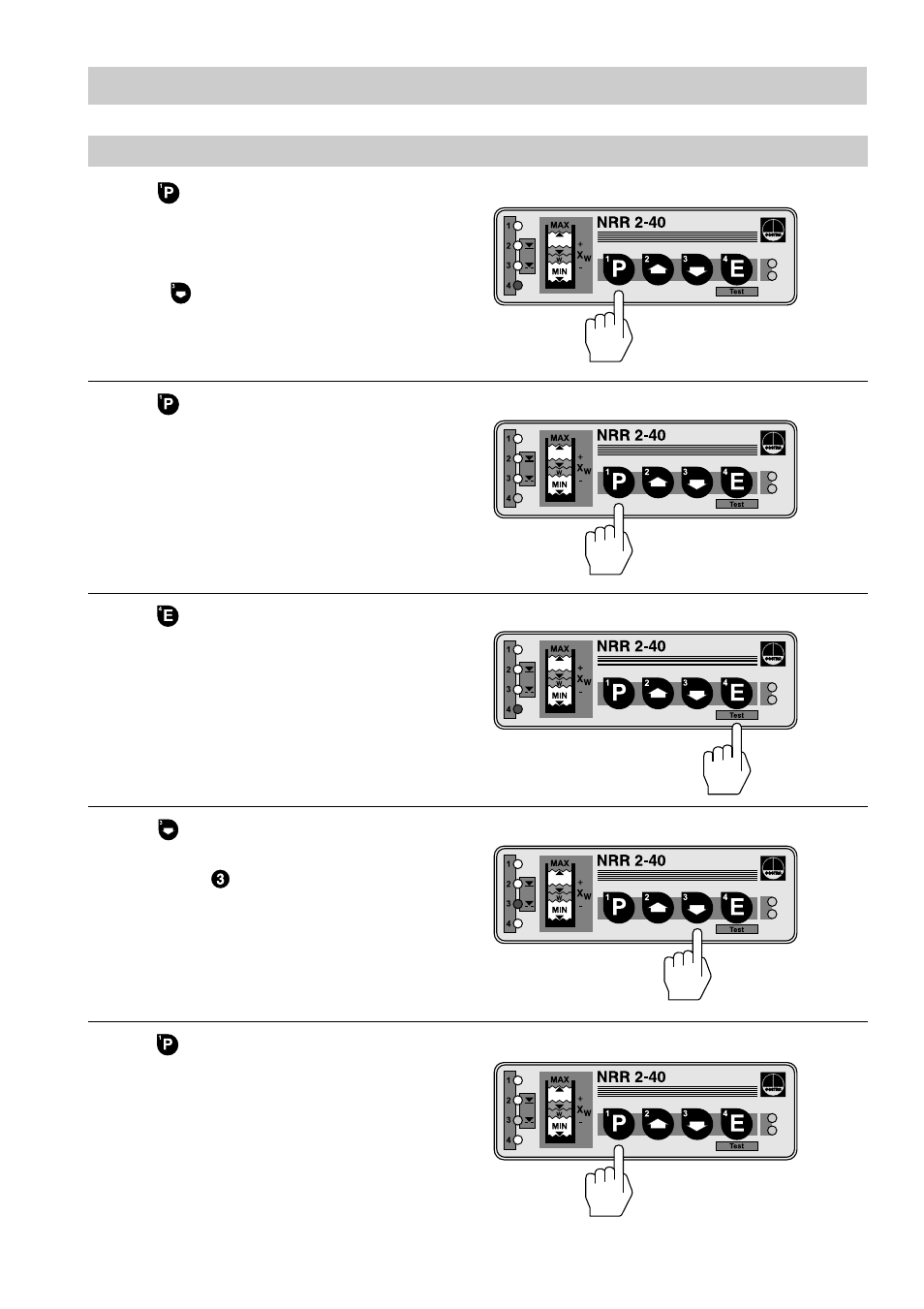

Schaltpunkte und Proportionalbereich festlegen
Taste kurz drücken.
Füllstand im Behälter auf den
gewünschten Wert anheben oder
absenken.
Mit der Taste kann bei Bedarf zuerst
ein anderer Schaltpunkt oder der
Proportionalbereich festgelegt werden!
Taste kurz drücken.
Füllstand auf Schaltpunkt 4 innerhalb
des gewählten Messbereichs bringen.
Achtung:
Im Falle einer Systemstörung blinken
im Programm-Modus die LED
Bus-Status und/oder LED Netzkontrolle
im schnellen Takt.
LED leuchtet LED blinken langsam
kurz
LED blinkt LED blinken langsam
Taste kurz drücken.
Schaltpunkt 4 ist jetzt gespeichert.
Taste kurz drücken.
Die untere Grenze des Proportional-
bereichs X
P
ist jetzt angewählt
(Schaltpunkt 3).
Taste kurz drücken.
Füllstand auf Schaltpunkt 3 innerhalb
des gewählten Messbereichs bringen.
Beispiel:
Füllstand Schaltpunkt 3 = 40 % und
Füllstand Schaltpunkt 2 = 60 % ergibt
einen X
P
-Wert (60 %-40 %) = 20 %.
Der Sollwert liegt bei 50 %.
LED leuchtet LED blinken langsam
kurz
LED leuchtet LED blinken langsam
kurz
LED blinkt LED blinken langsam
kurz
kurz
