3
Einbau
Fortsetzung

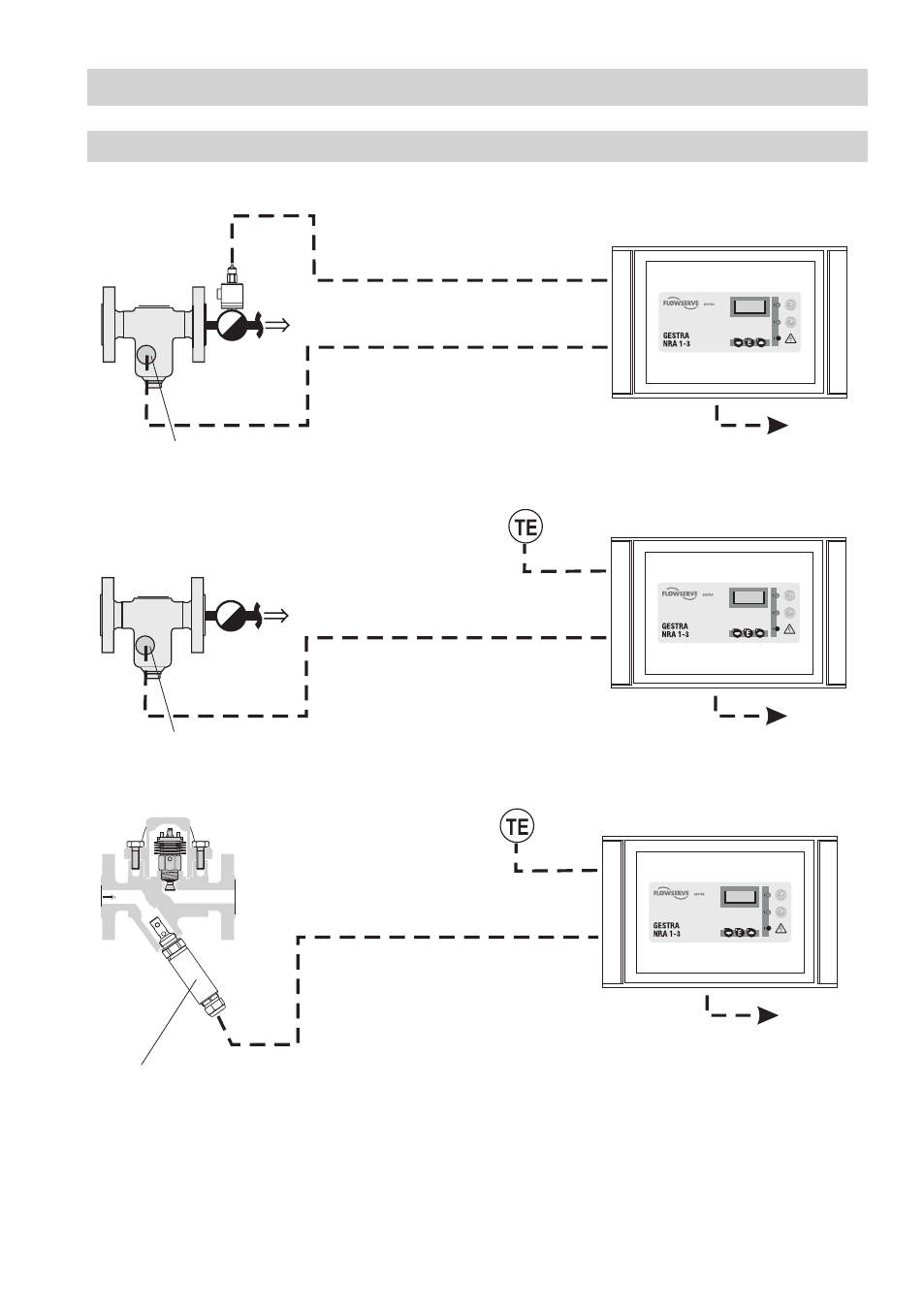

Einbaubeispiele NRG 16-19, NRG 16-27, NRG 16-28
Fig. 8
VKE 26 mit NRG 6-9
Prüfstation NRA -3
Alarm
Alarm
Alarm
Elektrode NRG 6-9
Elektrode NRG 6-27
Elektrode NRG 6-28
VKE 6
Beliebiger Kondensatableiter, z.B. UNA 6
Prüfstation NRA -3
Prüfstation NRA -3
Anlagetemperatur,
optional
Anlagetemperatur,
optional
Beliebiger Kondensatableiter, z.B. BK 45
MK 45, UNA 4/6, UNA 23-26, oder
alternativer Hersteller
RHOMBUSline Kondensatableiter,
z.B. BK 45, MK 45-, MK 45-2
