Anschließen an Netzstrom
Warnung
Zur Vermeidung der Stromschlaggefahr und
für ordnungsgemäßen Testerbetrieb das
werkseitig gelieferte dreipolige Netzkabel in
eine ordnungsgemäß geerdete Steckdose
einstecken. Keinen zweipoligen Adapter bzw.
kein zweipoliges Verlängerungskabel
verwenden, da dadurch die
Schutzerdeverbindung unterbrochen wird.
Den Tester an eine ordnungsgemäß geerdete dreipolige
Steckdose anschließen. Der Tester kann ein DUT nicht
ordnungsgemäß testen, wenn der Erdungsleiter offen ist.
Der Tester ist zur Verwendung mit einphasigem
geerdetem Strom gedacht. Er ist nicht für Doppel-,
Spaltphasen- oder Dreiphasen-Stromkonfigurationen
gedacht. Er kann jedoch mit beliebigen Stromsystemen
verwendet werden, die die für einphasigen Strom
korrekten Spannungen liefern und geerdet sind.
Anschließen eines DUT an den Tester
Ein DUT (Device Under Test) kann, abhängig vom Gerät
und der Anzahl der für einen vollständigen Sicherheitstest
benötigten Verbindungen, auf verschiedene Weisen
angeschlossen werden. Abbildung 4 zeigt ein DUT mit
Verbindungen zum Testanschluss und zu
Anwendungsteile-Klemmen und einer separaten
Verbindung zum DUT-Gehäuse (Schutzerde).
Einschalten des Testers
Hinweis
Um sicherzustellen, dass die
Hochspannungsanzeige funktioniert, prüfen, ob
sie während des Einschaltselbsttests
aufleuchtet.
Den Ein/Aus-Schalter auf der Rückseite drücken, sodass
die „I“-Seite des Netzschalters niedergedrückt ist. Der
Tester führt eine Reihe von Selbsttests durch und zeigt
dann die in Abbildung 3 gezeigte Meldung an, falls der
Selbsttest erfolgreich abgeschlossen wurde.

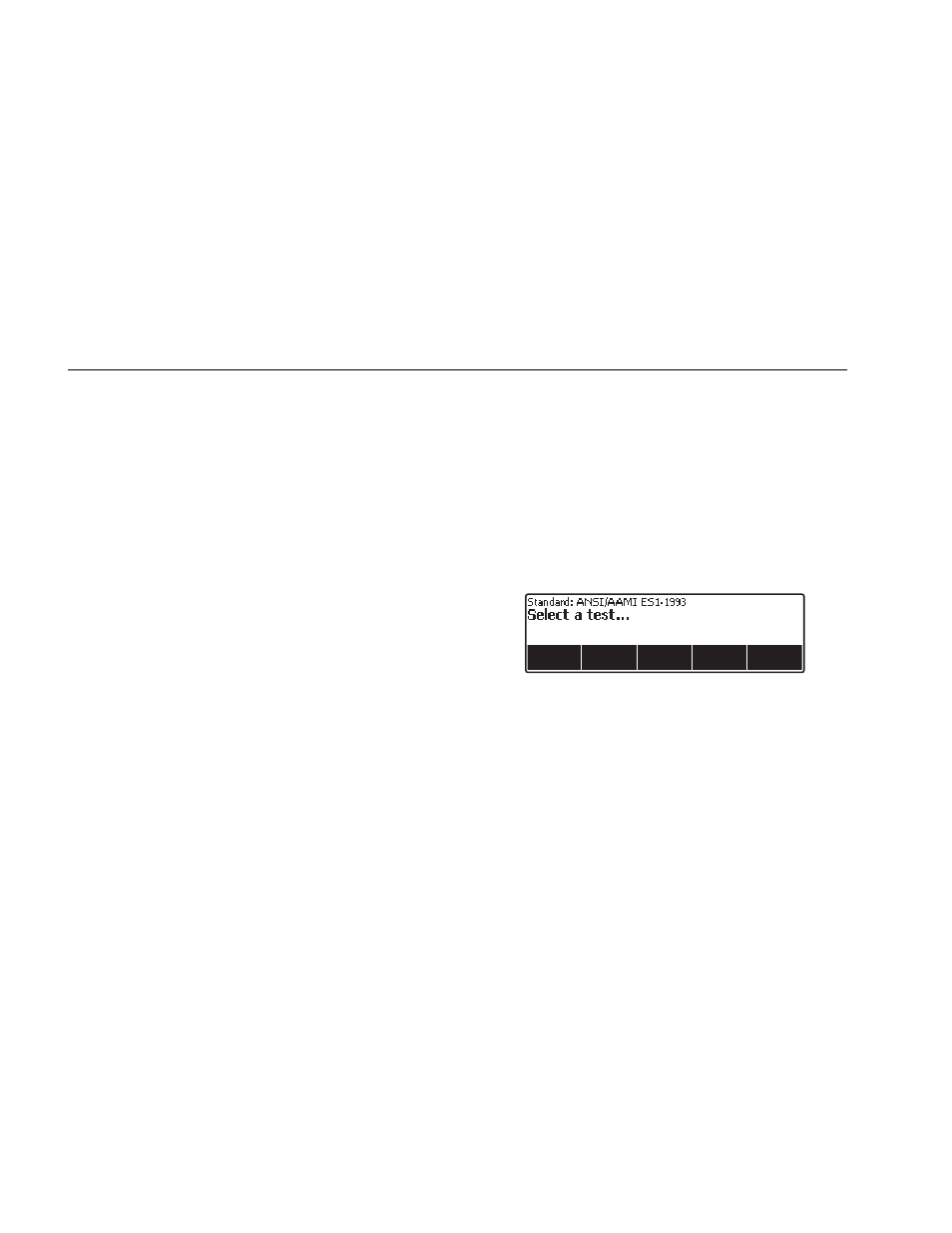

faw05.eps
Abbildung 3. Tester betriebsbereit
