Durchführen von Punkt-Punkt-Messungen
49
Durchführen von Punkt-Punkt-
Messungen
Der Tester kann Spannungs-, Widerstands- und
Schwachstrommessungen über die Punkt-Punkt-Funktion
durchführen. Um auf das in Abbildung 30 gezeigte Punkt-
Punkt-Funktionsmenü zuzugreifen,  drücken. Die
Softkeys F1 bis F3 werden zum Auswählen der
Messfunktion verwendet.
faw08.eps

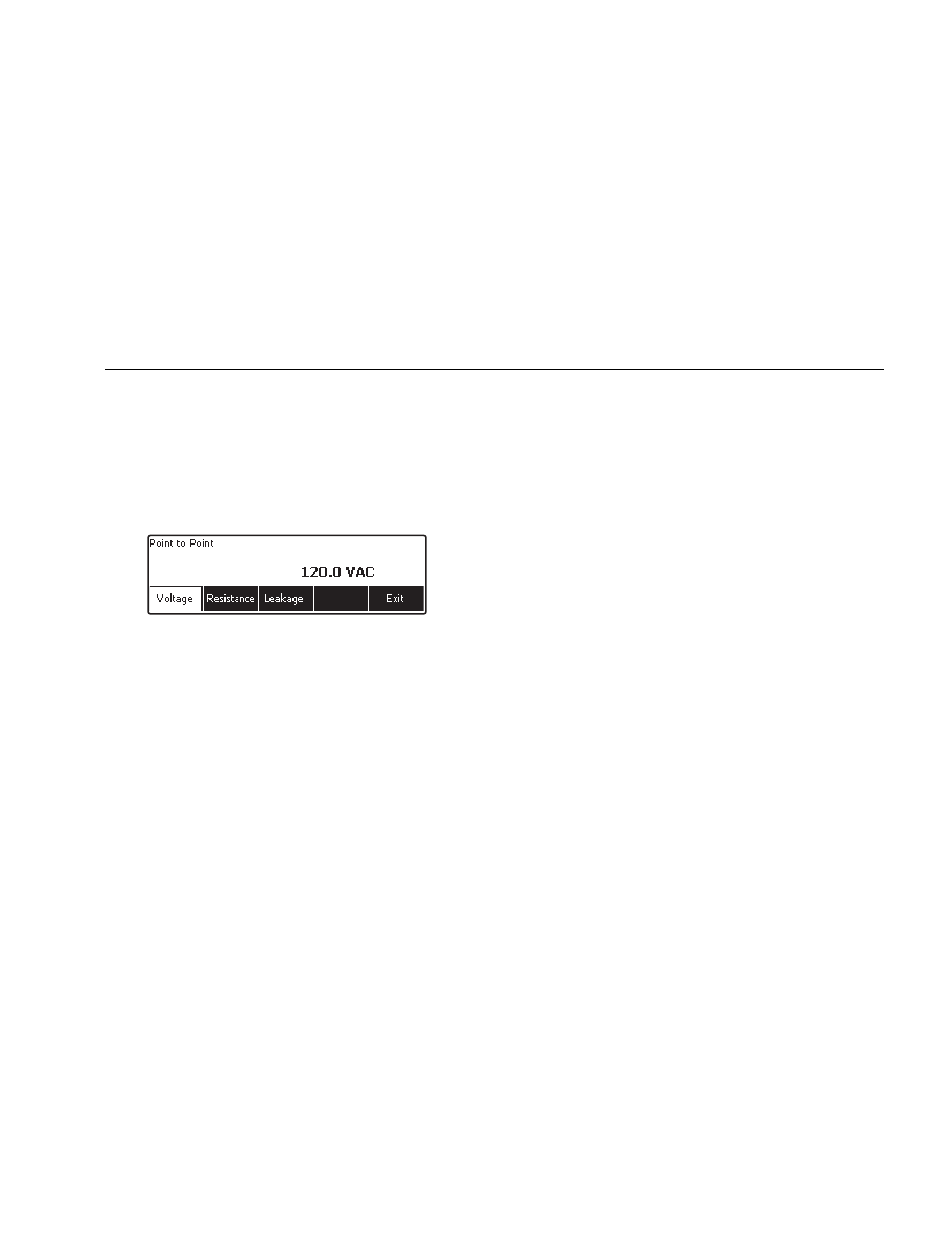

Abbildung 30. Punkt-Punkt-Funktionsmenü
Messen von Spannung
Durchführen einer Spannungsmessung:
1. Drücken Sie im Menü Point to Point (Punkt-Punkt)
den Softkey Voltage (Spannung).
2. Die Messleitungen in die ROTEN und SCHWARZEN
Buchsen 2-WIRE V/ Ω /A einführen.
3. Die Sondenspitzen über die unbekannte Spannung
anlegen und den Messwert auf der Anzeige des
Testers ablesen.
Der Tester misst bis zu 300 Volt DC.
Messen von Widerstand
Der Tester kann 2-Draht- und 4-Draht-
Widerstandsmessungen durchführen. Um zwischen
diesen Messmethoden umzuschalten, siehe Abschnitt „2-
Draht- oder 4-Draht-Messungen auswählen“.
Durchführen einer Widerstandsmessung:
1. Drücken Sie im Menü Point to Point (Punkt-Punkt)
den Softkey Resistance (Widerstand).
2. Die Messleitungen in die ROTEN und SCHWARZEN
Buchsen 2-WIRE V/ Ω /A einführen. Für 4-Draht-
Messungen müssen 2 zusätzliche Messleitungen in
die ROTEN und SCHWARZEN Buchsen 4 WIRE
SOURCE eingeführt werden.
3. Die Sonden über den unbekannten Widerstand
anlegen und den Messwert auf der Anzeige des
Testers ablesen.
Der Tester misst Widerstand bis 2,0 Ω .
