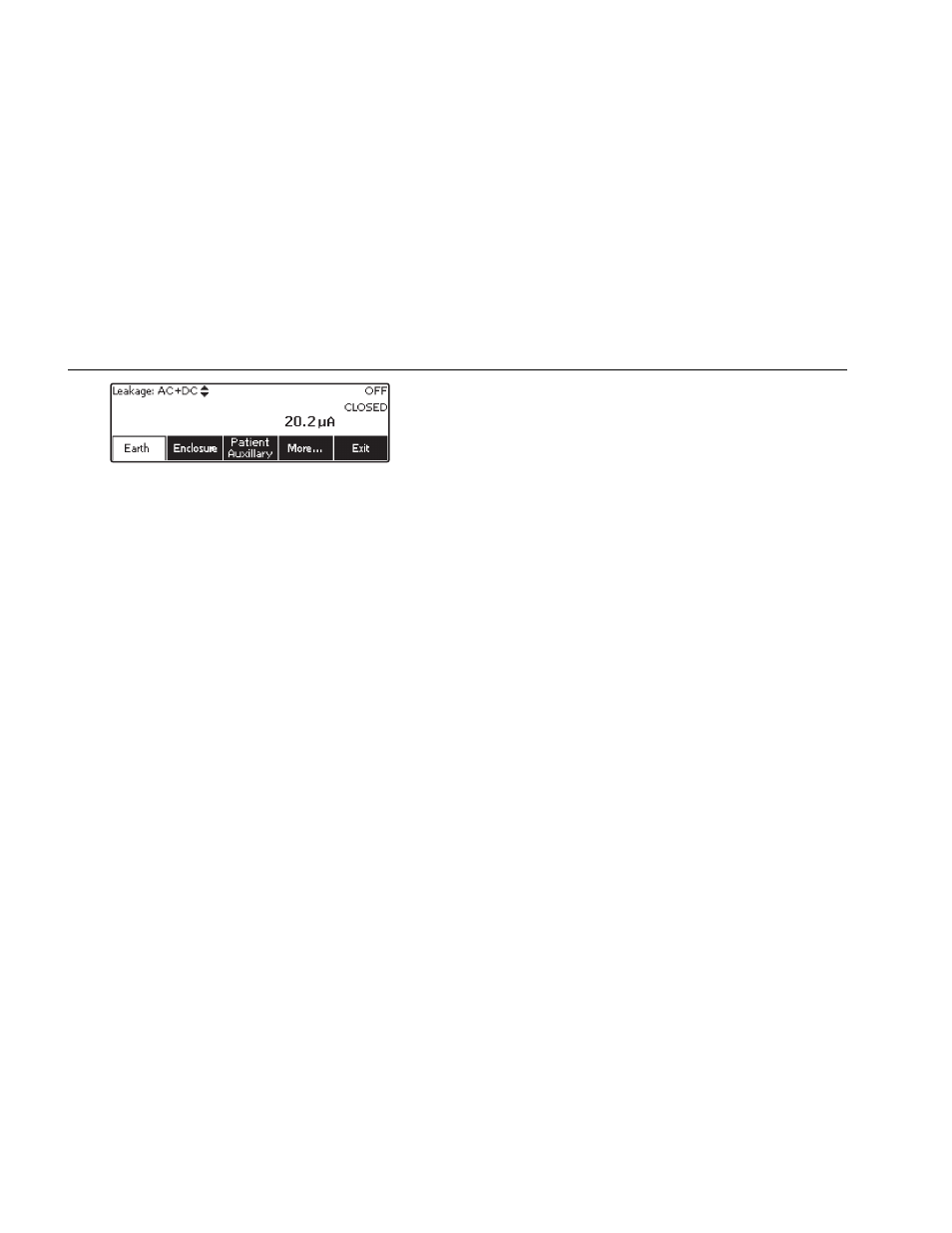

Abbildung 18. Ableitstrom-Hauptmenü
Hinweis
Abbildung 18 zeigt das Ableitstrom-Hauptmenü,
wenn IEC60601 als Standard ausgewählt ist.
Alle Ableitströme, außer Hauptleitungen und
Anwendungsteile (Messleitungsisolierung), werden als
AC+DC, Nur AC oder Nur DC angezeigt. Das anfängliche
Ergebnis wird als dem ausgewählten Standard
entsprechender Parameter angezeigt. Um den
angezeigten Parameter zu ändern,  oder  drücken.
Die derzeitige Messmethode wird oben links auf der
Anzeige angezeigt, während die Ableitstromtests
durchgeführt werden.
Messen von Erdableitungsstrom
Hinweis
Der Erdableitungstest (Earth Leakage) ist für alle
Standards außer IEC 62353 und IEC 61010
verfügbar.
Um den Strom zu messen, der durch den
Schutzerdungskreis des DUT fließt, im Ableitstrom-
Hauptmenü (abhängig vom Standard) den Softkey Earth
(Erdung) drücken. Abbildung 19 zeigt die elektrischen
Verbindungen zwischen dem Tester und dem DUT
während eines Erdableitstromtests.
Der Erdableitstromtest weist eine Reihe von
Kombinationsmessungen auf, die durchgeführt werden
können. Drücken von  schaltet die Polarität der
angelegten Hauptleitungsspannung zum Testanschluss
des Testers zwischen Normal, Off, Reverse und Off
(Normal, Aus, Umgekehrt, Aus) um. Drücken von 
öffnet und schließt die neutrale Verbindung zum
Testanschluss des Testers. Die Testanschlusserde muss
nicht geöffnet werden, da dies während der Messung
intern erfolgt.
Bei der Durchführung dieses Tests gelten die folgenden
Zustände:
• Normale Polarität
• Normale Polarität, Neutral offen
• Umgekehrte Polarität
• Umgekehrte Polarität, Neutral offen
IEC60601-1 spezifiziert, dass die Anwendungsteile für
diese Messung angeschlossen sein sollten. Diese
Messung durch Drücken von  oder  aktivieren; es
werden alle Anwendungsteile-Anschlussklemmen geerdet
bzw. enterdet.
