Während des Selbsttests prüft der Tester seinen
Netzeingang auf korrekte Polarität, Erdungsintegrität und
Spannungspegel. Die Hochspannungsanzeige leuchtet
während des Selbsttests kurz auf. Wenn die Polarität
umgekehrt ist, zeigt der Tester diese Bedingung an und
ermöglicht interne Umschaltung der Polarität. Wenn die
Erdung offen ist, zeigt der Tester diesen Fehler an. Wenn
die Netzspannung zu hoch oder zu niedrig ist, zeigt der
Tester diesen Fehler an und fährt nicht fort, bis die
Versorgungsspannung korrigiert ist und der ESA620 aus-
und wieder eingeschaltet wird.
Zugriff auf die Funktionen des Testers
Der Tester bietet eine Reihe von Menüs für den Zugriff
auf die verschiedenen Test- und Setup-Variablen des
Testers. Der Tester zeigt am unteren Rand der Anzeige
verschiedene Ableitstromtests an (siehe Abbildung 5).
Exit ermöglicht das Beenden der Ableitstromtests und die
Rückkehr zum vorherigen Menü. Drücken eines Softkeys
(F1 bis F5) unter einem bestimmten Test bewirkt, dass
der Tester die Einrichtung bzw. Durchführung des
ausgewählten Tests beginnt.
faw04.eps

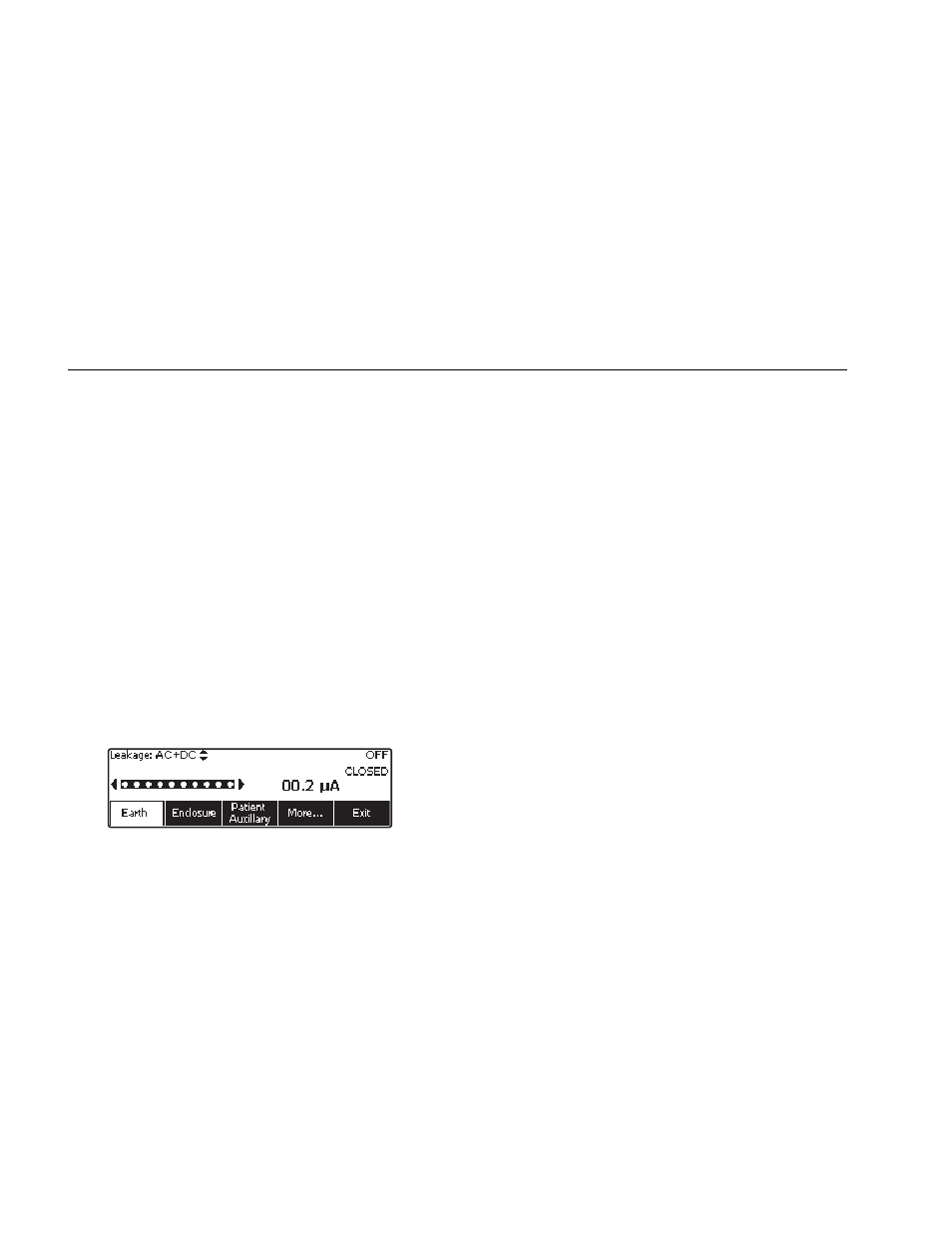

Abbildung 5. Ableitstrom-Menü
Neben den Funktions-Softkeys erfordert der Tester u. U.
auch die Verwendung der Navigationstasten zum
Auswählen von Parametern. Im obigen Beispiel steht das
Symbol  neben der Ableitstromauswahl. Dieses Symbol
zeigt an, dass die Einstellung durch Drücken von  bzw.

gesteuert wird. In diesem Beispiel wird die
Ableitstrommessung zwischen „AC+DC”, „Nur AC“ und
„Nur DC“ umgeschaltet. Die Anwendungsteile-Anzeige
zeigt  am linken Ende und  am rechten Ende an. Diese
Symbole zeigen die Verwendung von  und  zur
Auswahl eines Anwendungsteils an.
Die drei Tasten am rechten Rand der Anzeige
() steuern die Verdrahtung des
Testanschlusses des Testers für bestimmte elektrische
Tests. Der aktuelle Zustand dieser Tasten wird am
rechten Rand der Anzeige stets angezeigt, wenn diese
Bedienelemente aktiviert sind.
Einrichten des Testers
Es gibt eine Reihe von Testerparametern, die über eine
Setup-Funktion eingestellt werden können. Um auf das in
Abbildung 6 gezeigte Setup-Menü zuzugreifen, drücken
Sie .
